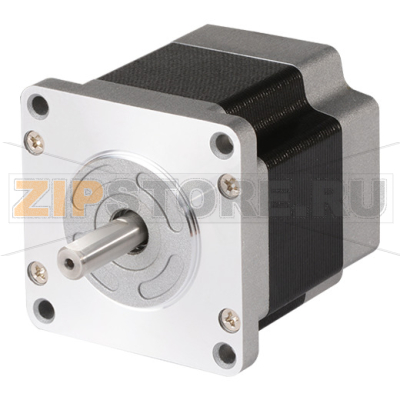

Двигатель шаговый, пятифазный, 2 вала Autonics A4K-M564W

Описание товара

Пятифазный шаговый двигатель с двумя валами Autonics A4K-M564W (код A2400000006) предназначен для точного позиционирования в системах автоматизации, где требуются стабильность хода и минимальные вибрации. Пятифазная схема обеспечивает малый шаг (типично 0,72° на шаг) и более плавное движение по сравнению с двухфазными аналогами, что полезно для прецизионных приводов, дозаторов, измерительных стендов и компактных станков. Двухвальная конструкция позволяет одновременно подключать исполнительный механизм и датчик обратной связи (энкодер, тахогенератор) или ручной маховик для настройки.

Назначение и особенности

• Пятифазная технология – высокая плавность, снижение резонансов и рывков.
• Два вала – удобство установки энкодера или механических аксессуаров без переходников.
• Совместимость с пятифазными драйверами (например, Autonics серии MD5) и стандартными контроллерами.
• Стабильная работа на низких скоростях, высокая повторяемость позиционирования.

Типовые области применения

• Прецизионные столы, оси малых станков и координатные системы.
• Упаковочное и дозирующее оборудование.
• Текстильные, маркировочные и лабораторные установки.
• Приводы с обратной связью по энкодеру на втором валу.

Как понять, что двигатель вышел из строя

• Потеря момента, пропуски шагов, рывки и дрожание при штатной нагрузке.
• Нет вращения при подаче управляющих импульсов и наличии питания драйвера.
• Сильный перегрев корпуса, запах гари, потемнение изоляции выводов.
• Повышенный шум подшипников, люфт вала (радиальный/осевой), заедание при вращении вручную.
• Неравномерность сопротивления фаз или обрыв/короткое замыкание при проверке мультиметром.
• Пробой изоляции на корпус (показывает мегомметр/тестер изоляции).

Типичные причины поломок

• Несоответствие драйвера: неправильный тип (не пятифазный) или завышенный ток фазы.
• Ошибки подключения обмоток, перестановка фаз, плохие контакты в клеммах.
• Перегрузка по моменту, заклинивание механики, неверно подобранная передача.
• Нарушение условий эксплуатации: перегрев, отсутствие вентиляции, попадание пыли и влаги.
• Чрезмерные радиальные/осевые нагрузки на вал, удары, перекосы при монтаже муфты.
• Длительная работа в резонансных режимах без микрошагового управления и демпфирования.

Рекомендации по эксплуатации и уходу

• Используйте совместимый пятифазный драйвер Autonics (например, серии MD5) и настраивайте ток по паспорту двигателя.
• Внедряйте микрошаговый режим для снижения вибраций и шума.
• Обеспечьте правильное выравнивание валов и эластичную муфту; избегайте осевой загрузки второго вала при установке энкодера.
• Следите за температурой корпуса; обеспечьте вентиляцию или тепловой контакт с шасси.
• Периодически проверяйте крепёж, состояние разъёмов и кабелей; применяйте разгрузку натяжения.
• Поддерживайте чистоту: предотвращайте попадание абразива, влаги и химически активных веществ.
• Не разбирайте двигатель и не смазывайте подшипники самостоятельно – они заводские, необслуживаемые.
• Для диагностики: измеряйте сопротивление фаз, проверяйте отсутствие замыкания на корпус, контролируйте шум и люфт подшипников.

Монтаж и подключение

• Крепите Autonics A4K-M564W на ровной поверхности без перекоса; допускается установка через виброизоляторы при необходимости.
• Соблюдайте схему подключения к выбранному пятифазному драйверу; провода фаз не взаимозаменяемы.
• Прокладывайте силовые и сигнальные кабели раздельно, применяйте экранирование при помехонесущей среде.
• Перед включением убедитесь в свободном ходе механики и корректности параметров тока/ускорений в контроллере.

Autonics A4K-M564W (A2400000006) – надежное решение для точных приводов, где требуется стабильный момент и низкий уровень вибраций. Для выбора оптимального драйвера, тока фазы и допускаемых нагрузок руководствуйтесь официальной документацией на конкретную модификацию двигателя и требованиями вашей механики.
