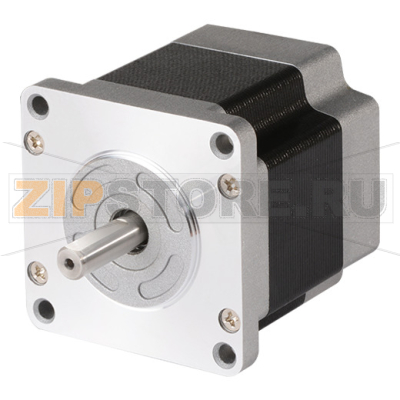

Двигатель шаговый, пятифазный, 2 вала Autonics A8K-M566W-S

Описание товара

Пятифазный шаговый двигатель с двумя валами Autonics A8K-M566W-S (артикул A2400000016) предназначен для высокоточного позиционирования в промышленной автоматике. Пятифазная конструкция обеспечивает плавный ход и стабильный момент на низких скоростях, а двухвальная конфигурация позволяет одновременно подключать исполнительный механизм и датчик обратной связи (например, энкодер) или ручной маховик. Двигатель рассчитан на работу с соответствующими 5‑фазными драйверами и при корректной настройке демонстрирует низкую вибрацию и высокую повторяемость перемещений.

Autonics A8K-M566W-S применяют в станках и контрольно-измерительном оборудовании, дозаторах, упаковочных линиях, системах Pick&Place, лабораторных установках, приводах заслонок и позиционерах. Пятифазная структура, как правило, обеспечивает более мелкий шаг по сравнению с двухфазными моторами, что повышает разрешение и уменьшает резонансные эффекты.

Ключевые особенности

• Пятифазная схема для повышенной плавности и точности (типовой шаг у 5‑фазных двигателей — 0,72° на шаг).
• Два независимых конца вала: удобство установки энкодера, тормоза или ручного привода без промежуточных узлов.
• Стабильный удерживающий момент и сниженные пульсации крутящего момента.
• Совместимость с 5‑фазными драйверами (в т.ч. драйверами Autonics соответствующих серий).
• Надежная механика и ресурс подшипников при соблюдении допустимых осевых/радиальных нагрузок.

Как понять, что запчасть вышла из строя

• Двигатель Autonics A8K-M566W-S не развивает момент: вал легко проворачивается при подаче тока удержания или отсутствует «подтягивание» к позициям.
• Потеря шагов: неточная остановка, систематический увод по оси, «дрожание» на низких скоростях.
• Резкий рост шума, нагрева, запах перегрева изоляции, потемнение или следы оплавления на выводах.
• Рывки и неравномерный ход, особенно при наборе/сбросе скорости, срабатывание защиты драйвера по току.
• Механические признаки: люфт, биение, заедание или повышенный шум подшипников, следы попадания загрязнений.

Вероятные причины поломок

• Неправильная коммутация фаз или несоответствие двигателя и драйвера (ошибка подключения, тип обмоток).
• Чрезмерный ток на фазу, длительная работа в перегреве, недостаточная вентиляция.
• Механическая перегрузка: превышение осевых/радиальных нагрузок на вал, жесткое соосное смещение, ударные нагрузки.
• Попадание пыли, стружки, влаги или химически активных сред внутрь узлов.
• Повреждение кабелей: обрыв жил, износ изоляции, плохой контакт в клеммах.
• Паразитные резонансы из-за некорректного профиля ускорений и микрошагов.

Базовая диагностика

• Проверка сопротивления обмоток и их равенства между фазами; короткое замыкание или обрыв — признак выхода из строя.
• Визуальный осмотр выводов и клемм, отсутствие потемнений и следов подплавления.
• Прослушивание подшипников и оценка люфта; биение вала указывает на механическое повреждение.
• Сопоставление температуры корпуса с нормальным режимом: быстрый перегрев говорит о завышенном токе или межвитковом замыкании.
• Проверка параметров драйвера и осциллограммы тока (при наличии): асимметрия и сбои синхронизации — индикатор проблем.

Рекомендации по эксплуатации и уходу

• Использовать совместимый 5‑фазный драйвер, настроить номинальный ток для Autonics A8K-M566W-S согласно паспорту, задать оптимальный микрошаг и плавные профили разгона/торможения.
• Обеспечить охлаждение: зазор вокруг корпуса, теплопроводный контакт с монтажной поверхностью, при необходимости — дополнительный обдув.
• Соблюдать допустимые осевые и радиальные нагрузки; применять упругие муфты, точно выравнивать соосность с механизмом.
• Использовать экранированный кабель, корректно заземлять экран, избегать укладки рядом с силовыми линиями.
• Не коммутировать разъемы под напряжением, не проворачивать вал вручную при поданном токе удержания.
• Защищать узел от пыли, влаги и стружки; при загрязнении аккуратно очищать внешние поверхности, не допуская попадания растворителей внутрь.
• Периодически проверять крепеж, состояние кабелей и клемм, отсутствие люфтов и атипичных шумов.
• Хранить изделие A2400000016 в сухом помещении, без конденсации, с фиксированным валом для исключения ударов.

Соблюдение рекомендаций по подключению и механической интеграции, корректная настройка драйвера и регулярный визуальный контроль позволяют максимально раскрыть возможности двигателя Autonics A8K-M566W-S и продлить его ресурс в составе автоматизированных систем.
