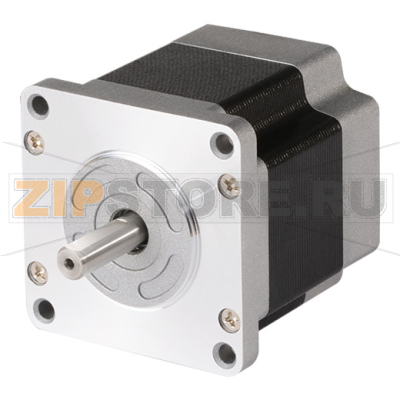

Двигатель шаговый, пятифазный, 1 вал Autonics A16K-M569

Описание товара

Пятифазный шаговый двигатель Autonics A16K-M569 (код A2400000019) — одновальный привод для прецизионного позиционирования в промышленной автоматике. Пятифазная конструкция обеспечивает высокую плавность хода и низкий уровень вибраций, что особенно важно для дозирующих, измерительных и позиционирующих операций. Базовый шаг 0,72° у пятифазных двигателей дает более высокое разрешение по сравнению с типичными двухфазными решениями, а в сочетании с микрошажным управлением улучшает устойчивость на низких скоростях и уменьшает резонансные явления.

Особенности и преимущества

• Пятифазная схема для стабильного момента и точного позиционирования на малых скоростях.
• Один выходной вал — удобен для прямой установки муфт, шкивов, зубчатых передач.
• Плавный ход и низкая вибрация благодаря меньшему шагу и микрошаговому управлению.
• Хорошая повторяемость позиционирования и стабильный удерживающий момент.
• Совместимость с соответствующими пятифазными драйверами Autonics.
• Компактность и ресурсные подшипники для длительной работы без обслуживания.

Области применения

• Упаковочные линии, дозаторы, этикетировщики и маркираторы.
• Подача и позиционирование изделий на конвейерах и сборочных станциях.
• Небольшие станки, оснастка для точной подачи, XY‑столы, оптические и лабораторные стенды.
• Автоматизация испытательных и измерительных установок.

Причины поломок

• Перегрев из‑за завышенного тока драйвера, недостаточной вентиляции или длительной работы на предельной нагрузке.
• Несоответствие драйвера: неправильный тип/схема подключения, некорректные параметры микрошагов.
• Чрезмерные радиальные/осевые нагрузки на вал (жесткие ремни, несоосные муфты, натяг шкивов).
• Ударные нагрузки, резкие пуски/остановы без профиля разгона/торможения.
• Резонансные режимы вращения без переключения частот или микрошагов.
• Попадание пыли и влаги, работа вне допустимого температурного диапазона.
• Скачки напряжения, помехи и плохое заземление.

Как понять, что Autonics A16K-M569 вышел из строя

• Потеря шага: двигатель «жужжит», но не развивает движение или позиция уходит.
• Снижение удерживающего момента, рывки и неравномерный ход на стабильных режимах.
• Аномальный нагрев корпуса, запах гари, изменение цвета лака обмоток.
• Повышенный шум, стуки, ощутимый люфт или подклинивание вала при вращении от руки (на обесточенном моторе).
• Обрыв или короткое замыкание обмоток по результатам измерений сопротивления фаз.
• Срабатывание защиты драйвера при нормальной нагрузке и параметрах.

Рекомендации по уходу и эксплуатации

• Настраивайте ток драйвера под двигатель согласно паспортным значениям; избегайте длительной работы на максимуме.
• Используйте профили разгона/торможения, подбирайте микрошаг для обхода резонансных зон.
• Следите за радиальными/осевыми нагрузками: применяйте эластичные муфты, корректно натягивайте ремни, избегайте перекосов.
• Обеспечьте тепловой режим: свободную вентиляцию, отсутствие источников тепла рядом с корпусом.
• Периодически проверяйте крепеж фланца и шкивов, отсутствие вибраций и биения.
• Содержите двигатель и разъемы в чистоте, защищайте от пыли и влаги (корпус, кожухи, фильтрация воздуха).
• Используйте экранированные кабели, корректную распиновку и надежное заземление.
• Не разбирайте двигатель и не смазывайте вал: подшипники закрытого типа, обслуживание не требуется.
• Храните Autonics A16K-M569 в сухом помещении, избегайте конденсата и ударных воздействий.

Подключение и совместимость

Двигатель A16K-M569 работает с пятифазными шаговыми драйверами. Для корректной работы соблюдайте схему подключения по документации, подбирайте напряжение питания и ток фазы под характеристики двигателя, применяйте качественные кабели и учитывайте длину линии. Перед вводом в эксплуатацию рекомендуется проверка сопротивлений фаз и тестовый прогон без нагрузки.

Autonics A16K-M569 (A2400000019) — рациональный выбор для систем, где важны точность, стабильность перемещения и долговечность. Правильный подбор драйвера, аккуратный монтаж и соблюдение режимов эксплуатации обеспечат длительную и надежную работу узла.
