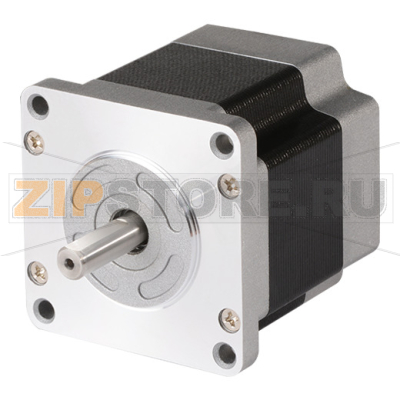

Двигатель шаговый, пятифазный, 1 вал Autonics A16K-M569-S

Описание товара

Двигатель шаговый, пятифазный, 1 вал Autonics A16K-M569-S — компонент для точного позиционирования в системах автоматизации и станочного оборудования. Пятифазная конструкция обеспечивает плавный ход, низкие вибрации и стабильный крутящий момент в широком диапазоне скоростей. Модель с одним валом удобна для применения в стандартных приводных узлах без обратной связи (open-loop). Для корректной работы необходим совместимый пятифазный драйвер и правильная настройка токов фаз.

Области применения: приводы подачи и перемещения в ЧПУ, дозирующие и упаковочные машины, печатные и этикетировочные линии, тестовые и измерительные стенды, простые роботизированные оси. Autonics A16K-M569-S подходит для задач, где требуются повторяемость позиционирования и надежность при длительных циклах.

Ключевые особенности

• Пятифазная схема — меньший резонанс и более плавный момент по сравнению с двухфазными аналогами.
• Малый шаг позиционирования (типично для 5-фаз ~0,72° на шаг) и высокая точность удержания.
• Отсутствие редуктора — простая кинематика и высокая повторяемость при правильной установке.
• Совместимость с промышленными драйверами пятифазного типа при условии согласования параметров.

Как понять, что запчасть вышла из строя

• Потеря момента: ось легко останавливается рукой, появляются пропуски шагов под штатной нагрузкой.
• Нестабильный ход, рывки, атипичные вибрации или шум, которые ранее не наблюдались.
• Сильный нагрев корпуса при неизменных настройках драйвера, запах перегрева.
• Люфт вала, посторонние звуки (гул, шорох) — признаки износа подшипников.
• Неравномерное позиционирование: накапливающаяся ошибка, дрожание в точке удержания.
• Срабатывание защиты драйвера (по току/КЗ) при подключенном моторе, отсутствие вращения.
• Аномалии при прозвонке: заметно отличающееся сопротивление между фазами или пробой на корпус.

Типичные причины поломок

• Неверная настройка тока и микрошагов драйвера, длительная работа с перегрузкой и перегревом.
• Механическое перенапряжение: превышение радиальных/осевых нагрузок, перекосы, ударные нагрузки.
• Несоосность с нагрузкой, жесткие муфты без компенсации, чрезмерное натяжение ремня.
• Неправильное подключение фаз, перепутанные выводы, плохие контакты клемм и разъемов.
• Попадание пыли и влаги, эксплуатация вне допустимого диапазона температуры и влажности.
• Износ подшипников из-за вибраций, перекоса креплений или недостаточной фиксации мотора.
• Повреждение кабеля: переломы жил, периодические обрывы, межвитковые замыкания.

Рекомендации по уходу и эксплуатации

• Подбирайте совместимый пятифазный драйвер и настраивайте ток фаз согласно требованиям нагрузки; избегайте завышения тока.
• Обеспечьте охлаждение: свободную циркуляцию воздуха, при необходимости — теплоотвод от фланца.
• Следите за соосностью: используйте компенсационные муфты, задавайте корректное натяжение ремней, избегайте боковых усилий.
• Контролируйте крепления: периодически подтягивайте винты, исключайте вибрационное ослабление.
• Планово проверяйте состояние подшипников (люфт, шум), при признаках износа — проводите замену в сервисе.
• Регулярно осматривайте кабели и разъемы, используйте экранированные линии и правильное заземление для снижения помех.
• Настраивайте профили ускорений/торможений, избегайте резких стартов-остановок на высоких скоростях.
• Защищайте Autonics A16K-M569-S от пыли и влаги; при необходимости применяйте кожухи и герметизацию окружающего узла.
• Храните и транспортируйте в сухих условиях, без ударов и вибрации; не допускайте статических разрядов на выводах.

Для диагностики рекомендуется сравнить сопротивления всех обмоток между собой, проверить отсутствие пробоя на корпус, протестировать двигатель с заведомо исправным драйвером и нагрузкой. При корректной установке и настройке Autonics A16K-M569-S обеспечивает стабильную и предсказуемую работу в составе промышленного привода.
