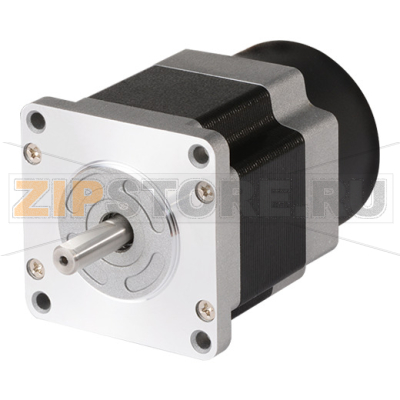

Двигатель шаговый с встроенным тормозом, пятифазный, 1 вал Autonics A16K-M569-B

Описание товара

Двигатель шаговый с интегрированным тормозом Autonics A16K-M569-B — пятифазный привод с одним валом, рассчитанный на точное позиционирование и стабильную работу в автоматизированных системах. Пятифазная схема обеспечивает плавный ход, низкую вибрацию и высокую повторяемость перемещений. Встроенный электромагнитный тормоз удерживает нагрузку при снятии питания, что важно для вертикальных осей, механизмов фиксации и безопасности оборудования. Конструкция рассчитана на длительную эксплуатацию в составе промышленной автоматики, упаковочных линий, дозаторов, станков и позиционирующих столов.

Основные особенности

• Пятифазная система возбуждения для стабильного момента и точного шага.
• Встроенный пружинный (power-off) электромагнитный тормоз — удержание вала при обесточивании, контролируемое снятие фиксации при подаче питания на тормоз.
• Один выходной вал для прямой или через муфту передачи момента на винтовые пары, шкивы, редукторы.
• Совместимость с 5‑фазными драйверами Autonics (подбор по току и типу управления следует выполнять по паспорту).
• Промышленное исполнение с ресурсными подшипниками и одинаковой повторяемостью шага по всему диапазону.

Область применения

Autonics A16K-M569-B применяется в узлах позиционирования, дозирующих устройствах, транспортерах, приводах затворов и заслонок, в вертикальных осях, где требуется удержание нагрузки при пропадании питания. Интегрированный тормоз снижает риск самопроизвольного опускания и смещения при обслуживании или аварийной остановке.

Как понять, что запчасть вышла из строя

• Снижение момента или пропуски шагов при штатной нагрузке и корректно настроенном драйвере.
• Аномальный нагрев корпуса при прежних режимах работы.
• Повышенный шум, вибрация, рывки или залипания при вращении.
• Тормоз не удерживает вал в обесточенном состоянии или не отпускает при подаче напряжения на катушку тормоза.
• Срабатывание защит драйвера (по току/по перегреву) без видимой причины.
• Нестабильные показания сопротивления обмоток, межвитковые пробои, следы перегрева или запах лака.

Типовые причины поломок

• Перегрев из‑за завышенного тока драйвера, недостаточного охлаждения или работы в перегруженном режиме.
• Неправильная кинематика: несоосность, чрезмерная радиальная/осевая нагрузка на вал, жесткие удары при пуске/торможении.
• Неподходящий драйвер (несоответствие фазности/тока), неверная коммутация обмоток.
• Питание тормоза вне допустимого диапазона, частые аварийные срабатывания, износ фрикционных поверхностей.
• Попадание пыли и влаги, конденсат, агрессивные среды, отсутствие экранирования и заземления.
• Механический износ подшипников, повреждение кабеля, разъемов или изоляции.

Рекомендации по установке и эксплуатации

• Подбирайте драйвер под конкретную модель по фазности и номинальному току; корректно задавайте ток удержания и рабочий ток.
• Настраивайте профили разгона/торможения, избегайте резких изменений скорости и моментов инерции без расчета.
• Обеспечьте соосность с нагрузкой, используйте упругие муфты, не допускайте осевых преднатягов на вал.
• Соблюдайте требования к питанию и управлению тормозом (напряжение, режим включения, время отпускания).
• Организуйте вентиляцию или теплосъем, не перекрывайте корпус в термоизолирующих кожухах.
• Применяйте экранированные кабели, надежное заземление, развязку силовых и сигнальных линий.

Уход и профилактика

• Периодически проверяйте крепеж, состояние муфт и отсутствие люфтов.
• Контролируйте температуру корпуса под нагрузкой; при росте температуры пересмотрите токи и режимы.
• Осматривайте кабели на предмет перегибов и повреждений; подтягивайте клеммы/разъемы.
• Проверяйте работу тормоза: удержание при отключении, корректное отпускание при подаче питания.
• Диагностируйте сопротивление обмоток и катушки тормоза, сравнивайте показания между фазами.
• Держите узел в чистоте, избегайте попадания пыли и влаги; при необходимости используйте защитные кожухи.

Для точного выбора и безопасной работы Autonics A16K-M569-B сверяйте электрические и механические параметры с технической документацией и соблюдайте указания производителя по монтажу и настройке драйвера.
