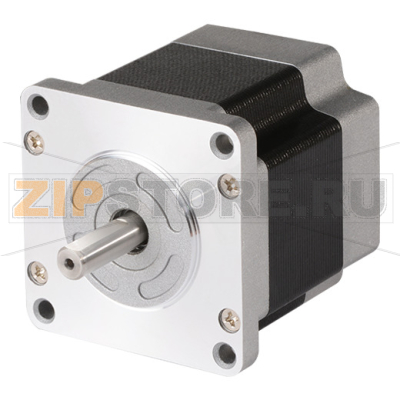

Двигатель шаговый, пятифазный, 2 вала Autonics A16K-G569W-S

Описание товара

Назначение и особенности

Пятифазный шаговый двигатель с двумя валами Autonics A16K-G569W-S (артикул A2400000027) предназначен для точного позиционирования и стабильной работы в системах автоматизации, где важны плавность хода и повторяемость. Пятифазная структура обеспечивает меньшую дискретность шага по сравнению с двухфазными моделями, что снижает вибрации и резонансы, а также повышает качество позиционирования при низких и средних скоростях. Двойной вал позволяет одновременно реализовать привод нагрузки на переднем валу и установить дополнительный элемент на заднем валу — например, энкодер, маховик или ручку подстройки.

Модель Autonics A16K-G569W-S совместима с соответствующими пятифазными драйверами Autonics. Корректная настройка тока удержания и тока работы на драйвере критична для ресурса обмоток и подшипников, а также для стабильности момента.

Области применения

Двигатель применяется в станках и позиционирующих столах, дозаторах, упаковочных и маркировочных машинах, лабораторном оборудовании, мехатронных узлах с обратной связью (при установке энкодера на второй вал), а также в компактных системах, требующих точного и повторяемого перемещения без использования редукторов.

Как понять, что запчасть вышла из строя

• Отсутствие вращения при наличии управляющих импульсов и корректного питания драйвера.
• Пропуски шагов, рывки, неравномерный ход, нетипичные вибрации и шум.
• Сильный нагрев корпуса при штатной нагрузке и настройках тока.
• Потеря удерживающего момента при поданном токе (двигатель легко проворачивается рукой).
• Запах гари, потемнение изоляции, следы перегрева на клеммах и кабеле.
• Атипичные электрические параметры: бесконечное или сильно заниженное сопротивление обмоток при измерении мультиметром (обрыв/межвитковое).

Распространенные причины поломок

• Неверно установленный или завышенный ток на драйвере, приводящий к перегреву обмоток.
• Частые механические удары, заклинивание нагрузки, длительная работа в стопорном режиме на максимальном токе.
• Чрезмерные осевые и радиальные нагрузки на вал, жесткая муфта и несоосность, вызывающие ускоренный износ подшипников.
• Нарушения в цепях питания и заземления: всплески напряжения, помехи, плохие контакты в клеммах и разъемах.
• Пыль, влага, конденсат, агрессивные среды, попадающие в зону подшипников и клемм.
• Неправильно подобранный режим ускорений/замедлений, резонансные режимы без демпфирования.

Рекомендации по уходу и эксплуатации

• Настройте ток драйвера в соответствии с паспортом двигателя и реальной нагрузкой; включайте режим снижения тока удержания на стоянке.
• Следите за температурой: при длительной работе корпус должен оставаться в допустимом диапазоне; обеспечьте теплоотвод и вентиляцию.
• Используйте эластичные муфты и точную соосность, соблюдайте предельно допустимые нагрузки на валы (особенно при установке элементов на задний вал).
• Регулярно проверяйте крепеж, состояние кабелей и клемм; очищайте двигатель от пыли, избегайте попадания влаги.
• Задавайте адекватные профили разгона/торможения, применяйте микрошаг и демпфирующие элементы при работе в резонансных зонах.
• При необходимости обратной связи устанавливайте энкодер на второй вал с защитным кожухом и правильным натягом муфты.
• Периодически измеряйте сопротивление обмоток и проверяйте изоляцию, чтобы заранее выявить деградацию.

Советы по установке и подключению

• Используйте драйверы, предназначенные именно для пятифазных двигателей; соблюдайте схему подключения от производителя.
• Разводите силовые и сигнальные линии, минимизируйте наводки, применяйте экранированные кабели и корректное заземление.
• Не допускайте жесткой фиксации валов при монтаже; проверьте легкость вращения нагрузки без двигателя.
• После установки выполните тестовые циклы на рабочей скорости и моменте, контролируя звук, вибрацию и температурный режим.

Autonics A16K-G569W-S (A2400000027) — практичное решение для точных и стабильных приводов. При корректном выборе драйвера, аккуратном монтаже и соблюдении режимов тока двигатель обеспечивает надежную и предсказуемую работу с длительным ресурсом.
