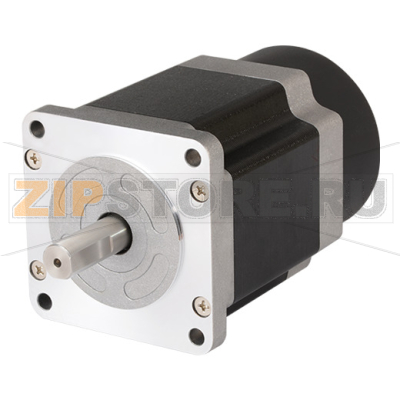

Двигатель шаговый с встроенным тормозом, пятифазный, 1 вал Autonics A21K-G596-B

Описание товара

Двигатель A2400000031 — шаговый пятифазный привод с одним валом и встроенным электромагнитным тормозом Autonics A21K-G596-B. Такое исполнение обеспечивает высокую стабильность шага, низкую вибрацию и надежное удержание платформы или груза при снятии питания. Встроенный тормоз повышает безопасность и позволяет исключить сползание на вертикальных осях, в системах дозирования или позиционирования при аварийной остановке.

Назначение и особенности

Autonics A21K-G596-B применяется для точного пошагового перемещения, когда требуется высокая воспроизводимость и контролируемая динамика. Пятифазная конструкция обеспечивает более плавный ход и меньшую пульсацию момента по сравнению с двухфазными моделями, что критично для режимов микрошагового управления. Тормоз встроен в корпус и управляется отдельно, удерживая вал в неподвижном состоянии при отключенном питании двигателя.

Конструкция и совместимость

Модель имеет один выходной вал и рассчитана на работу с совместимыми пятифазными драйверами. Подключение тормоза выполняется отдельными проводами согласно электрической схеме из паспорта. Для корректной работы рекомендуется использовать драйвер с возможностью настройки тока, микрошагового режима и плавного разгона/торможения. Серия Autonics обеспечивает согласование по электрическим параметрам и стабильность в длительной эксплуатации.

Области применения

• Вертикальные оси станков и комплексов, где важно удержание позиции при отключении питания.
• Упаковочные и этикетировочные машины с высокими требованиями к повторяемости шага.
• Системы дозирования и подачи материала, Pick-and-Place, лабораторное и тестовое оборудование.
• Прецизионные приводы в автоматизации, конвейерные узлы позиционирования, манипуляторы.

Основные причины поломок

• Перегрузка по моменту, длительная работа с превышением допустимых осевых/радиальных нагрузок на вал.
• Неверно выставленный ток драйвера (завышенный — перегрев; заниженный — потеря шага и вибрации).
• Недостаточный теплоотвод, монтаж в закрытом объеме без вентиляции, работа при температуре выше нормы.
• Механическая несоосность, жесткая муфта без компенсации, ударные нагрузки.
• Ошибки подключения тормоза (несоответствие напряжения/полярности), длительное удержание при частых срабатываниях.
• Попадание пыли и влаги, агрессивные среды, повреждение кабеля или клемм.
• Естественный износ подшипников при высоких скоростях и вибрациях.

Как понять, что запчасть вышла из строя

• Падение удерживающего момента, вал проворачивается под нагрузкой.
• Потеря шагов, неточное позиционирование, дрожание на месте, неритмичные звуки.
• Сильный нагрев корпуса выше привычного уровня при тех же режимах.
• Запах перегрева, следы потемнения изоляции либо аномальные ошибки драйвера (перегрузка/перегрев).
• Тормоз Autonics A21K-G596-B не удерживает вал при снятом питании или не отпускает при подаче сигнала.
• Повышенный люфт, стуки и шорох из области подшипников.

Рекомендации по монтажу и эксплуатации

• Используйте согласованные пятифазные драйверы и корректные параметры тока, ускорений и микрошагов.
• Выбирайте эластичную муфту и проводите точную соосность валов, ограничивайте осевые/радиальные нагрузки.
• Обеспечьте теплоотвод: жесткое крепление к металлической плите, вентиляция или естественное охлаждение.
• Подключайте тормоз согласно схеме для A2400000031, соблюдайте напряжение питания и полярность.
• Исключайте конденсат и воздействие пыли/влаги; применяйте защитные кожухи при работе в загрязненной среде.
• Прокладывайте кабели с запасом по изгибу, используйте фиксирующие хомуты и экранирование при необходимости.

Обслуживание и уход

• Периодически проверяйте крепеж, состояние разъемов и кабелей, наличие люфтов.
• Контролируйте температуру корпуса в типовых режимах; рост температуры — повод проверить ток драйвера и нагрузку.
• Оценивайте работу тормоза: удержание под нагрузкой и корректное отпускание при подаче сигнала.
• Подшипники не требуют регламентной смазки; при износе — замена в сервисном центре.
• Соблюдайте условия хранения и эксплуатации из паспорта Autonics A21K-G596-B (температура, влажность, отсутствие конденсата).

Быстрая диагностика

• Сравните сопротивление обмоток по фазам между собой (существенные расхождения указывают на повреждение).
• Проверьте настройки драйвера, аварийные коды и качество питания.
• Отключите механику и протестируйте ход вала без нагрузки, затем проверьте работу тормоза отдельно.

При соблюдении рекомендаций шаговый двигатель с тормозом A2400000031 Autonics A21K-G596-B обеспечивает стабильное позиционирование и длительный ресурс в системах промышленной автоматизации.
