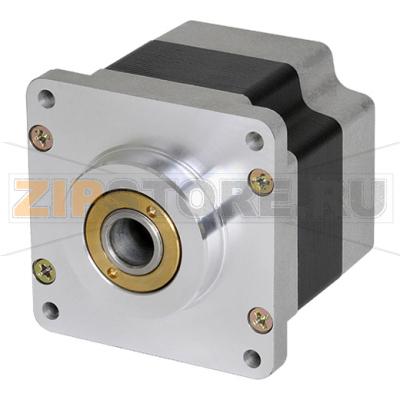

Двигатель шаговый, пятифазный, 1 вал Autonics AH16K-M569

Описание товара

Двигатель A2400000072 — это пятифазный шаговый привод Autonics AH16K-M569 с одним валом, предназначенный для точного позиционирования и стабильной работы в автоматизированных системах. Пятифазная конструкция обеспечивает более плавный ход и низкую вибрацию по сравнению с двухфазными аналогами, а базовый шаг 0,72° повышает разрешающую способность и повторяемость перемещений. Двигатель применяется в задачах, где важны стабильный удерживающий момент и высокая точность при низких и средних скоростях.

Назначение и особенности

• Пятифазная схема снижает резонансы, повышает плавность и точность перемещения.
• Один выходной вал упрощает интеграцию с муфтами, редукторами и ременными передачами.
• Хороший удерживающий момент при остановке и устойчивость к микрошагающим режимам.
• Оптимален для циклических операций с частыми пусками/остановами и малым шагом.

Совместимость и подключение

Autonics AH16K-M569 работает с соответствующими пятифазными драйверами. Важно правильно задать фазировку, номинальный ток обмоток и режим микрошага в драйвере. Рекомендуется:

• Сверять схему подключения по паспорту двигателя и драйвера; неправильная коммутация вызывает вибрацию, потерю шага или перегрев.
• Использовать экранированные кабели при длинной линии и соблюдать заземление.
• Обеспечить жесткий монтаж на металлическом основании для отвода тепла.
• Подбирать питание и ток драйвера исходя из паспортных параметров двигателя.

Области применения

Системы ЧПУ и координатные столы, автоматические дозаторы и упаковочные линии, этикетировщики, позиционирование в медтехнике и лабораторном оборудовании, оптические и измерительные системы, роботизированные оснастки.

Как понять, что запчасть вышла из строя

• Потеря шага: ось не достигает заданной позиции, наблюдается дрожание или проскальзывание.
• Сильный нагрев корпуса при штатной нагрузке, запах подпаленного лака.
• Снижение крутящего момента: двигатель легко останавливается рукой при включенном удержании.
• Необычные звуки: скрежет, гул, периодические «провалы» при вращении.
• Отсутствие удерживающего момента при подаче питания (возможен обрыв обмоток или неисправность драйвера).
• Нестабильное движение на низких скоростях, ухудшение плавности по сравнению с ранее наблюдаемой.

Типичные причины поломок

• Перегрев из-за завышенного тока драйвера, плохого теплоотвода или работы в замкнутом объеме без вентиляции.
• Неправильная фазировка и ошибочная распиновка при подключении.
• Механическая перегрузка: превышение допустимого момента, ударные нагрузки, клин механики.
• Избыточные радиальные/осевые нагрузки на вал, неправильный подбор муфты или натяжения ремня.
• Износ подшипников при загрязнении или длительной работе на предельных оборотах.
• Повреждение кабеля/разъемов, слабые контакты, наводки и импульсные перенапряжения.
• Попадание влаги, пыли и агрессивных сред при отсутствии должной защиты.

Быстрая диагностика

• Проверить настройки драйвера: номинальный ток, микрошаг, ускорение/торможение.
• Измерить сопротивление обмоток мультиметром и сравнить с паспортом; разброс, обрыв или короткое замыкание укажут на дефект.
• Проверить изоляцию относительно корпуса, целостность кабеля и контактов.
• Исключить механику: снять нагрузку и оценить ход вала, люфты, посторонние звуки.
• По возможности временно подключить заведомо исправный драйвер для сравнения.

Рекомендации по эксплуатации и уходу

• Настраивайте ток драйвера под номинал обмоток двигателя; избегайте работы «с запасом» по току.
• Обеспечьте теплоотвод: металлическое основание, свободная циркуляция воздуха. Допустимую температуру корпуса уточняйте в документации (обычно до 80–90°C).
• Применяйте эластичные муфты, исключайте осевые и радиальные перегрузки на вал.
• Регулярно проверяйте крепеж, натяжение ремней и соосность узлов.
• Содержите двигатель и разъемы в чистоте, избегайте попадания влаги и пыли; при необходимости используйте защитные кожухи.
• Периодически контролируйте состояние обмоток (сопротивление) и контактов кабеля.
• Не разбирайте двигатель и не смазывайте подшипники самостоятельно — узел, как правило, необслуживаемый.
• При длительном удержании без движения используйте понижение тока удержания в драйвере, чтобы снизить нагрев.
• Маршрутизируйте силовые и сигнальные кабели раздельно, применяйте экранирование при длинных трассах.

Autonics AH16K-M569 (A2400000072) ориентирован на стабильную и точную работу в составе автоматизированных систем. Для достижения паспортных показателей рекомендуется строго соблюдать требования производителя к подключению, режимам тока и условиям эксплуатации.
