Двигатель шаговый с редуктором, шестиступенчатый, 2 вала Autonics A35K-M566W-G5

Name: Двигатель шаговый с редуктором, шестиступенчатый, 2 вала Autonics A35K-M566W-G5
Brand: Autonics
SKU: A2400000097

Каталожный номер A2400000097

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

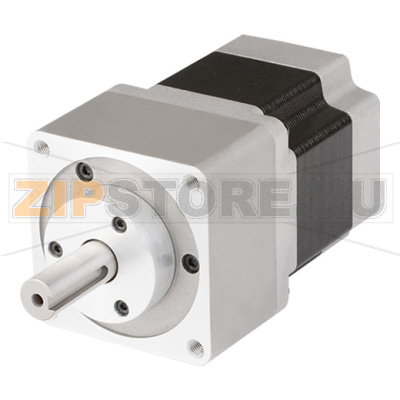

Артикул A2400000097 — шаговый двигатель с редуктором шестиступенчатого исполнения и двумя валами Autonics A35K-M566W-G5 предназначен для задач, где требуется высокая точность позиционирования при низких скоростях и увеличенный крутящий момент на выходе. Шестиступенчатый редуктор обеспечивает значительное понижение скорости с одновременным ростом тяги, а наличие второго вала позволяет устанавливать датчик обратной связи (энкодер), ручной маховик или дополнительную муфту без вмешательства в кинематическую схему привода.

Конструктивные особенности

Шестиступенчатый редуктор для устойчивого момента на низких оборотах.
Два вала: выходной вал редуктора для передачи момента на механизм и противоположный вал двигателя для вспомогательных задач.
Компактный корпус с возможностью жесткого крепления к станинам и профильным конструкциям.
Совместимость с типовыми драйверами шаговых двигателей с микрошаговым управлением (параметры тока и сопротивлений уточняются по паспорту Autonics).

Области применения

Autonics A35K-M566W-G5 подходит для приводов дозаторов, лабораторных и медицинских установок, упаковочных машин, систем подачи, позиционеров и мелких станков, где критичны точная дискретность шага, повторяемость и стабильная работа при длительных циклах.

Эксплуатационные рекомендации

Настройка тока фаз в драйвере в соответствии с паспортными данными двигателя и редуктора.
Использование профилей ускорения/торможения (S‑кривая) для снижения ударных нагрузок на редуктор.
Жесткое и соосное соединение с исполнительными механизмами через муфту, исключение перекосов и радиальной перегрузки вала.
Теплоотвод: обеспечить циркуляцию воздуха или теплопроводящий контакт с основанием, не допуская перегрева корпуса.
Защита от пыли и влаги в пределах заявленного класса, избегать конденсата и химически активных сред.
Не вращать вал двигателя вручную на высокой скорости при подключённом драйвере (во избежание генераторных выбросов).

Типичные причины поломок

Перегрузка по моменту и заклинивание механизма, приводящие к срезу зубьев редуктора или повреждению подшипников.
Неверно установленный ток в драйвере (занижен — пропуски шагов; завышен — перегрев обмоток и деградация изоляции).
Ударные нагрузки из‑за резких пусков/остановов без профиля разгона.
Несоосность и избыточные радиальные/осевые нагрузки на вал.
Отсутствие обслуживания редуктора при длительной работе (выработка смазки, повышенный износ пары зубьев).
Ошибки подключения фаз, короткие замыкания, повреждение кабеля или клемм.

Как понять, что узел вышел из строя

Снижение тяги и нестабильное удержание позиции, пропуски шагов под нагрузкой.
Аномальный шум редуктора (хруст, стук), появление ощутимого люфта на выходном валу.
Сильный нагрев корпуса при штатной нагрузке, запах перегретой изоляции.
Вибрации, рывки при равномерной команде шага; произвольные остановы.
Драйвер уходит в защиту по току; при прозвонке — обрыв или короткое замыкание обмоток.
Следы утечки смазки, изменение цвета/налёт внутри зоны редуктора.

Диагностика и профилактика

Проверка сопротивления обмоток и изоляции мегомметром согласно паспорту Autonics.
Оценка люфта и плавности хода при медленном ручном проворачивании без питания.
Калибровка тока драйвера, проверка схемы подключения фаз и шага/микрошагов.
Регулярный осмотр крепежа и муфт, подтяжка после периода приработки.
Контроль температурного режима в пиковых циклах.

Монтаж и подключение

При установке Autonics A35K-M566W-G5 (A2400000097) используйте соосные муфты и ровные опорные поверхности. Кабель прокладывайте вдали от силовых линий, применяйте экранирование для снижения помех. Параметры шага, ток ограничения и режим удержания настраивайте в драйвере согласно технической документации.

Примечание

Точные электрические и механические характеристики (номинальный ток, сопротивление фаз, передаточное число редуктора, допустимые нагрузки на вал, диапазон температур) уточняйте в официальном паспорте Autonics на модель A35K-M566W-G5. Соблюдение требований производителя к питанию и механическому монтажу существенно продлевает ресурс двигателя и редуктора.
