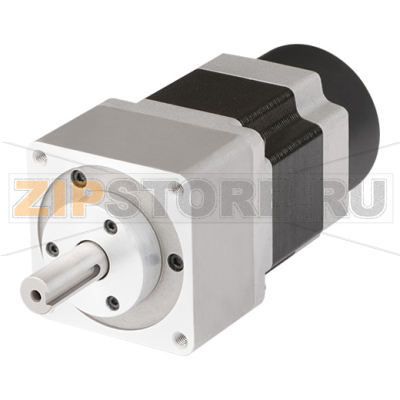

Двигатель шаговый с встроенным тормозом, пятифазный, 1 вал Autonics A35K-M566-GB5

Описание товара

Двигатель A2400000103 — шаговый электродвигатель пятифазного исполнения со встроенным электромагнитным тормозом и одним выходным валом. Модель Autonics A35K-M566-GB5 предназначена для задач, где требуется точное позиционирование, высокая устойчивость к резонансам и надежная фиксация оси при снятии питания или в паузах цикла. Встроенный тормоз удерживает вал, предотвращая самопроизвольное смещение под действием нагрузки или вибраций, что особенно важно для вертикальных осей и механизмов с инерционными массами.

Назначение и особенности

• Пятифазная конструкция обеспечивает плавный ход и стабильный крутящий момент во всем рабочем диапазоне.
• Интегрированный тормоз фиксирует позицию при отключении питания и сокращает время остановки.
• Один выходной вал упрощает компоновку привода и установку стандартных муфт, шкивов и редукторов.
• Совместимость с шаговыми драйверами для 5-фазных двигателей (в т.ч. драйвера Autonics соответствующей серии) и поддержка микрошагового управления.
• Компактный размер и стандартный монтажный фланец для интеграции в промышленные узлы.

Autonics A35K-M566-GB5 применяют в упаковочных и этикетировочных машинах, дозаторах, текстильном оборудовании, линиях сборки, позиционерах, лабораторных стендах, легких ЧПУ-осях и конвейерных модулях, где важны повторяемость и удержание позиции без дрейфа.

Типовые причины поломок

• Неправильное подключение фаз или тормоза (переполюсовка, несоответствие по напряжению).
• Превышение допустимой нагрузки: чрезмерные инерции, высокий радиальный/осевой нажим на вал, жесткие ударные нагрузки.
• Перегрев из‑за завышенного тока драйвера, плохой вентиляции или загрязнения.
• Механические заклинивания в передаче, перекосы муфты, перекруты кабелей.
• Длительная работа тормоза вне допустимого режима (частые срабатывания без пауз, неправильное питание катушки).
• Попадание влаги, масла, пыли внутрь тормоза или клеммных зон, окисление контактов.
• Импульсные перенапряжения, помехи и проблемы с заземлением.

Как понять, что запчасть вышла из строя

• Вал не фиксируется при снятом питании двигателя (тормоз не удерживает) или не отпускается при подаче питания на тормоз.
• Двигатель Autonics A35K-M566-GB5 не набирает обороты, теряет шаги, появляются рывки и аномальные вибрации при штатной нагрузке.
• Сильный нагрев корпуса, запах перегрева, потемнение изоляции кабеля, срабатывание защиты драйвера.
• Необычные звуки: свист, трение, дребезг тормоза при включении/выключении.
• Несоответствие фактического перемещения заданию, ухудшение повторяемости позиционирования.
• Аномалии по электрическим параметрам: обрыв/межвитковое замыкание обмоток, нестандартное сопротивление катушки тормоза.

Рекомендации по уходу и эксплуатации

• Настраивайте ток и микрошаг на драйвере согласно паспортным параметрам двигателя; избегайте работы с завышенным током.
• Обеспечьте охлаждение: свободную конвекцию, отсутствие плотных загрязнений на ребрах и корпусе.
• Регулярно проверяйте крепеж, муфты и выравнивание валов; исключайте перекосы и ударные нагрузки.
• Защищайте узел от пыли, влаги и масла; применяйте кабель-каналы и гофру для динамических трасс.
• Для тормоза используйте корректное напряжение постоянного тока, соблюдайте режимы включений и пауз.
• Периодически контролируйте сопротивление обмоток и изоляцию; осматривайте разъемы и клеммы на предмет окисления.
• Избегайте частых аварийных остановок; настраивайте профили разгона/торможения под фактическую инерцию нагрузки.
• Не превышайте допустимые радиальные и осевые нагрузки на вал; применяйте опоры и правильный подбор муфт.

При замене A2400000103 убедитесь в совместимости по габаритам, диаметру вала, требуемому крутящему моменту, току фаз и параметрам тормоза. Корректная установка и настройка драйвера, а также соблюдение эксплуатационных условий значительно продлевают срок службы Autonics A35K-M566-GB5 и стабильность работы всего узла.
