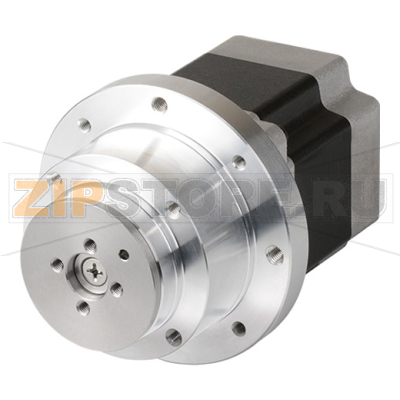

Двигатель шаговый с приводом вращения, пятифазный, 1 вал Autonics A35K-M566-R5

Описание товара

Пятифазный шаговый двигатель с вращающим приводом и односторонним валом Autonics A35K-M566-R5 (артикул A2400000136) предназначен для точного позиционирования и стабильного вращения в системах автоматизации, дозирования и перемещения. Пятифазная конструкция обеспечивает плавный ход и высокое разрешение шага, что снижает вибрации и повышает повторяемость позиционирования по сравнению с типичными двухфазными решениями. Исполнение с 1 валом удобно для подключения муфты и нагрузки с фронтальной стороны, а компактные габариты позволяют интеграцию в ограниченном пространстве.

Особенности и преимущества

• Пятифазная структура — более плавное вращение и мелкая дискретность (для пятифазных двигателей обычно 0,72° на шаг), высокая точность при низких скоростях.
• Стабильный момент на малых оборотах, что критично для дозирования, индексирования и пошагового перемещения.
• Один выходной вал — простая интеграция с муфтами и редукторами; минимизация паразитных моментов.
• Совместимость с типовыми пятифазными драйверами Autonics при согласовании токов и схемы подключения.
• Надежные подшипники, рассчитанные на длительную работу при правильной установке и нагрузке.

Области применения

• Индексные столы, конвейерные узлы и подающие механизмы.
• Печать и маркировка, дозирование и фасовка.
• Открытие/закрытие заслонок и клапанов, приводы в лабораторном и испытательном оборудовании.

Монтаж и подключение

• Выравнивайте оси с нагрузкой, применяйте эластичную муфту для компенсации небольших несоосностей.
• Соблюдайте допустимые радиальные и осевые нагрузки на вал; не используйте вал как опорный элемент.
• Настройте ток драйвера по паспортным данным Autonics A35K-M566-R5; избегайте завышения удерживающего тока.
• Соблюдайте схему подключения фаз; перепутанные фазы вызывают рывки, перегрев и потерю шага.
• Обеспечьте теплоотвод: вентиляция, теплопроводящая поверхность, при необходимости — дополнительный обдув.

Причины поломок

• Перегрев из-за завышенного тока драйвера, плохого охлаждения или длительной работы в статике с максимальным удержанием.
• Механическое заклинивание нагрузки, ударные и пусковые перегрузки без профиля разгона/торможения.
• Превышение допустимых радиальных/осевых нагрузок, неправильная муфта, несоосность валов.
• Ошибки в подключении фаз, межвитковые замыкания, повреждение изоляции кабеля.
• Попадание пыли/влаги, агрессивных сред, вибрации и недостаточная фиксация двигателя.

Как понять, что запчасть вышла из строя

• Потеря шагов: позиция «уплывает», повторяемость ухудшается, двигатель не достигает целевой точки.
• Замётное падение крутящего момента, остановки под штатной нагрузкой.
• Рывки, неровный ход, повышенный шум или свист на режимах, где ранее была плавная работа.
• Сильный нагрев корпуса, запах гари, потемнение лакового покрытия обмоток.
• Люфт или заедание вала при ручном провороте (без питания), посторонние звуки от подшипников.
• Срабатывание защит драйвера, аномальный ток потребления.
• Измерение сопротивлений: обрыв/короткое замыкание фаз, пробой на корпус.

Рекомендации по уходу и эксплуатации

• Подбирайте и настраивайте драйвер под Autonics A35K-M566-R5: ток, микрошаг, профиль ускорений и замедлений.
• Избегайте длительной статической нагрузки с максимальным удерживающим током; используйте режим снижения тока удержания.
• Контролируйте тепловой режим: чистые ребра охлаждения, свободная конвекция, при необходимости — обдув.
• Периодически проверяйте крепёж, муфту и состояние кабелей, делайте разгрузку натяжения на разъёмах.
• Содержите узел в чистоте; исключайте попадание пыли и влаги. Храните в сухом помещении.
• Следите за нагрузкой на вал и биением; применяйте правильные подшипниковые опоры на стороне механики.
• Подшипники, как правило, не обслуживаются; при появлении шума и люфта узел подлежит замене.

Двигатель A2400000136 Autonics A35K-M566-R5 обеспечивает точное и стабильное позиционирование при корректном подборе драйвера, аккуратном монтаже и соблюдении тепловых и механических ограничений. При замене сопоставляйте габариты, тип вала, требуемый момент, номинальный ток и схему подключения с параметрами вашей системы.
