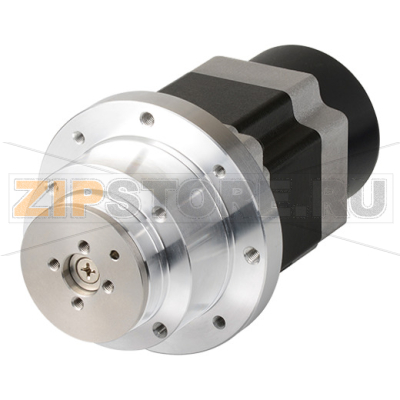

Двигатель шаговый с приводом вращения и встроенным тормозом, пятифазный, 1 вал Autonics A35K-M566-RB5

Описание товара

A2400000142 — шаговый двигатель с приводом вращения и встроенным удерживающим тормозом Autonics A35K-M566-RB5. Пятифазная конструкция обеспечивает плавный ход, высокую точность позиционирования и стабильный крутящий момент на низких скоростях. Наличие тормоза позволяет надежно фиксировать вал при снятом питании или в аварийных режимах, что важно для вертикальных осей, индексирующих столов и узлов, где недопустим самопроизвольный дрейф. Одновальный вариант упрощает компоновку и снижает требования к пространству.

Autonics A35K-M566-RB5 применяется в упаковочных и сортировочных машинах, дозирующих и маркировочных системах, в приводах линейных направляющих, поворотных столов, конвейерных отводах, а также в приборах точного позиционирования. Пятифазные шаговые двигатели традиционно имеют меньшую вибрацию и более мелкий базовый шаг по сравнению с двухфазными, что уменьшает пульсации момента и повышает качество траектории.

Особенности и преимущества

• Пятифазная схема — плавность хода, повышенная точность и устойчивость на малых скоростях.
• Встроенный тормоз — удержание нагрузки при отключении питания, безопасность при обслуживании.
• Совместимость с специализированными 5-фазными драйверами (например, контроллерами Autonics соответствующего класса).
• Компактное исполнение с одним валом, стандартный монтаж, удобство интеграции в существующие узлы.

Как понять, что запчасть вышла из строя

• Систематические пропуски шагов, потеря позиции или заметное снижение удерживающего момента под прежней нагрузкой.
• Повышенный шум, вибрации, нехарактерные перегревы корпуса, запах перегретой изоляции.
• Рывки при разгоне/торможении, неустойчивый пуск, самопроизвольная остановка.
• Неправильная работа тормоза: вал не разблокируется при подаче питания на тормоз или, наоборот, не фиксируется при его снятии.
• Аварийные сообщения драйвера (перегрузка, короткое замыкание, перегрев).

Причины поломок

• Перегрев из-за несоответствия тока фазы настройкам драйвера, длительного удержания на максимальном токе или недостаточного теплоотвода.
• Механическая перегрузка: избыточная инерция нагрузки, перекосы, жесткая муфта при несоосности, заклинивание механики.
• Износ подшипников, ударные нагрузки, вибрационные резонансы.
• Повреждение обмоток (межвитковые замыкания), старение изоляции, попадание влаги и пыли.
• Неправильная работа тормоза из-за износа фрикционных поверхностей, недостаточного напряжения питания катушки тормоза или отказа драйвера тормоза.
• Кабельные проблемы: обрыв жил, плохие контакты, перегибы, электромагнитные помехи из-за отсутствия экрана и заземления.

Диагностика

• Измерение сопротивления обмоток и сравнение между фазами; контроль изоляции относительно корпуса.
• Проверка напряжения/тока питания тормоза, фактического размыкания/замыкания при подаче/снятии питания.
• Оценка осевого и радиального люфта, плавности вращения вручную при отключенном тормозе.
• Анализ параметров драйвера: установленные токи, микрошаг, ускорения/замедления, журнал ошибок.

Рекомендации по уходу и эксплуатации

• Настраивайте ток фаз по паспортным данным Autonics A35K-M566-RB5, используйте режим снижения тока на удержании.
• Обеспечьте теплоотвод: вентиляция, отсутствие близких источников тепла, правильная ориентация и жесткий монтаж.
• Выравнивайте вал с нагрузкой с помощью эластичной муфты; избегайте радиальных/осевых перегрузок.
• Держите запас по моменту и по ускорению; применяйте корректные профили разгона/торможения.
• Защищайте от пыли и влаги по требованиям окружения; используйте экранированные кабели и надежное заземление.
• Периодически проверяйте крепеж, состояние кабелей и разъемов, работу тормоза, температуру корпуса при типовой нагрузке.
• При длительном хранении — сухое помещение, отсутствие конденсата, защита выводов и разъемов.

Для корректного подбора драйвера и режимов работы A2400000142 (Autonics A35K-M566-RB5) сверяйте ток фазы, сопротивление обмоток, индуктивность, а также параметры тормоза с документацией производителя. Соблюдение требований по питанию, монтажу и охлаждению существенно увеличивает ресурс и снижает риск внеплановых остановок.
