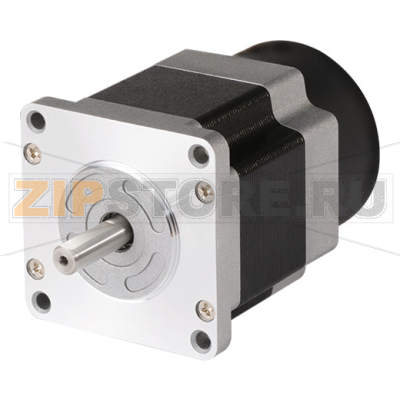

Двигатель шаговый с встроенным тормозом, пятифазный, 1 вал Autonics A4K-S564-SB

Описание товара

Назначение и особенности

Двигатель A2400000646 — шаговый пятифазный с встроенным электромагнитным тормозом и одним валом (Autonics A4K-S564-SB). Конструкция ориентирована на точное позиционирование с повышенной плавностью хода и устойчивостью к резонансам. Пятифазная схема обеспечивает меньший угол шага (0,72° на полный шаг) и более равномерный крутящий момент по сравнению с типичными двухфазными решениями. Встроенный тормоз фиксирует вал при снятии питания, предотвращая самопроизвольное перемещение нагрузки, что особенно важно для вертикальных осей, Z-платформ и систем удержания.

Autonics A4K-S564-SB применим в промышленной автоматике, сборочных машинах, манипуляторах, дозаторах, печатном и упаковочном оборудовании, а также в различных позиционирующих модулях. Совместим с специализированными драйверами для пятифазных шаговых двигателей Autonics и иных производителей при соблюдении электрических параметров и распиновки.

Преимущества конструкции

• Пятифазная система — высокое разрешение, низкая вибрация, стабильность на малых скоростях.
• Встроенный удерживающий тормоз — фиксация вала при обесточивании, безопасность и точность при останове.
• Один вал — удобство интеграции с муфтами, редукторами, шкивами и винтовыми передачами.
• Оптимально для циклических и пошаговых режимов, индексирования и удержания под нагрузкой.

Как понять, что запчасть вышла из строя

• Потеря шага или дрожание на месте: позиция «плывет», ось не достигает точки, появляются пропуски шагов.
• Сильный нагрев корпуса при штатной нагрузке и правильных настройках тока — признак межвитковых замыканий или перегруза.
• Необычные шумы: скрежет, стук, свист — возможный износ подшипников, неправильная центровка муфты, резонанс.
• Снижение удерживающего момента при включенном драйвере — деградация обмоток, проблемы с фазами или настройками тока.
• Вал вращается/проворачивается при снятии питания, хотя должен фиксироваться — неисправность встроенного тормоза (износ фрикционных поверхностей, обрыв катушки).
• Запах гари, потемнение изоляции, срабатывание защит драйвера, неравномерный ток по фазам — признаковый набор электрической неисправности.

Типичные причины поломок

• Перегрев из-за завышенного тока драйвера, недостаточного охлаждения, работы в условиях выше допустимой температуры.
• Механическая перегрузка: избыточный момент, заклинивание механики, удары по валу, неправильная соосность и перекос муфты.
• Ошибки подключения: перепутанные фазы, применение неподходящего (двухфазного) драйвера к пятифазному двигателю.
• Плохие соединения и кабели: обрывы жил, «плавающие» контакты, чрезмерные изгибы и натяжение.
• Нарушение условий эксплуатации: пыль, влага, агрессивные среды, вибрации вне норм.
• Износ и отказ тормоза: загрязнение фрикционных поверхностей, длительная работа на пределе момента, неправильное напряжение питания катушки тормоза.

Рекомендации по установке и уходу

• Используйте только совместимые драйверы для пятифазных шаговых двигателей. Ток фаз настраивайте по паспорту. Избегайте длительной работы на максимальном токе.
• Соблюдайте правильную распиновку. Перед включением проверяйте фазировку и надёжность клемм/разъёмов.
• Обеспечьте теплоотвод: свободную конвекцию, монтаж на металлическое основание или применение дополнительных радиаторов/вентиляции при высокой нагрузке.
• Выравнивайте соосность с приводимым механизмом. Используйте эластичные муфты для компенсации небольших несоосностей. Не допускайте осевых и радиальных нагрузок на вал выше допустимых.
• Для тормоза соблюдайте требования к напряжению и полярности питания, контролируйте состояние и чистоту. При падении удерживающего момента проверьте регулировку и износ.
• Не допускайте попадания пыли и влаги, перепадов температуры с конденсацией. При необходимости используйте защитные кожухи.
• Периодически осматривайте кабели и вводы, подтягивайте крепёж, контролируйте температуру корпуса и стабильность позиционирования.
• Подшипники в большинстве случаев не требуют обслуживания (заводская смазка). Разборка без необходимости не рекомендуется.
• При длительном хранении держите изделие в сухом помещении, проводите периодическую прокрутку для профилактики «залипания» тормоза.

Применение и совместимость

Autonics A4K-S564-SB (код A2400000646) предназначен для систем, где важны надёжное удержание при остановке и высокая точность позиционирования. При проектировании учитывайте особенности пятифазного управления и подбирайте драйверы с нужными режимами шага/микрошагов, соответствием по напряжению и току. Корректная интеграция и регламентный уход заметно повышают ресурс двигателя и встроенного тормоза.
