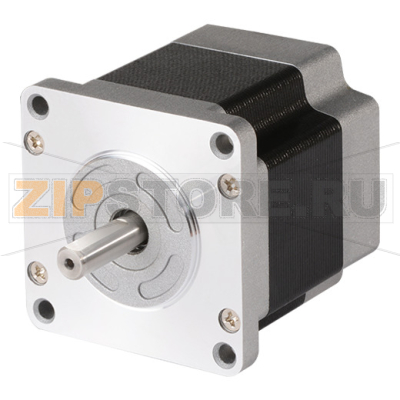

Двигатель шаговый, пятифазный, 1 вал Autonics A16K-G569-S

Описание товара

Двигатель A2400000656 — пятифазный шаговый с одним валом Autonics A16K-G569-S предназначен для точного позиционирования и стабильного вращения в автоматизированных системах. Пятифазная схема обеспечивает плавный ход, низкую вибрацию и высокое разрешение шага (для подобных двигателей характерен шаг порядка 0,72°), что упрощает настройку точности без усложнения механики. Одновальная конструкция упрощает установку шкивов, муфт и других насадок. Модель рассчитана на работу совместно с соответствующим пятифазным драйвером, который обеспечивает корректное распределение токов по фазам и функции микрошагового управления.

Autonics A16K-G569-S применяют в приборах измерения и дозирования, позиционирующих столах, подающих механизмах, печатном и упаковочном оборудовании, лазерной и фрезерной оснастке, в робототехнике и системах маркировки. Двигатель сохраняет стабильный крутящий момент на низких скоростях и обеспечивает повторяемость перемещений при корректно настроенных токе и профилях разгона/торможения.

Признаки неисправности

• Потеря шагов: узел не достигает заданной позиции, появляется дрожание или рывки.
• Снижение удерживающего момента: при включенном токе вал легко проворачивается.
• Нестабильная работа на привычных режимах: рост вибраций, срыв синхронизации.
• Повышенная температура корпуса, запах перегретой изоляции.
• Посторонние звуки: скрежет, свист, трение — признаки износа подшипников или перекоса.
• Люфт вала, биение или затрудненный проворот вручную (при снятом токе).
• Ошибки/алармы драйвера, нехарактерно высокий ток или отключение по защите.

Типовые причины поломок

• Перегрев из‑за завышенного фазного тока, длительной работы на предельной нагрузке, плохого отвода тепла.
• Неправильные настройки драйвера (ток, микрошаг, ускорения), приводящие к резонансам и ударным нагрузкам.
• Превышение допустимых осевых/радиальных нагрузок на вал, неправильное натяжение ремня, жесткая несоосность муфты.
• Попадание пыли и влаги, нарушение герметичности, коррозия.
• Механическое повреждение кабеля или разъемов, обрыв/межвитковое замыкание обмоток, пробой изоляции на корпус.
• Длительная работа с частыми блокировками ротора (stall) без контроля температуры.

Как понять, что запчасть вышла из строя

• Двигатель Autonics A16K-G569-S не держит позицию и не создает усилие при подаче тока — вероятен обрыв фазы.
• Сильный нагрев и запах лака после короткого времени работы — возможен межвитковый пробой.
• Дребезг и шагание «рывками» на низких оборотах — признак неработающей фазы или дефекта драйва, требуются измерения сопротивления обмоток.
• Нехарактерный люфт вала, шум при вращении рукой — износ подшипников, требуется замена узла.
• Проверка мультиметром: сопротивления фаз отличаются более чем на 10–15% или есть утечка на корпус — двигатель подлежит ремонту/замене.

Рекомендации по эксплуатации и уходу

• Подбирайте драйвер для пятифазного двигателя с корректным номинальным током. Настраивайте фазный ток согласно паспорту, используйте режим снижения тока удержания при простое.
• Проектируйте профили скорости с плавными разгонами/торможениями, избегайте резонансных частот; при необходимости применяйте микрошаг.
• Следите за теплоотводом: обеспечьте вентиляцию, не закрывайте корпус теплоизолирующими кожухами, контролируйте температуру в шкафу.
• Не превышайте допустимые осевые и радиальные нагрузки. Используйте эластичные муфты, корректно выравнивайте соосность, на ременных передачах — адекватное натяжение.
• Защищайте Autonics A16K-G569-S от пыли и влаги, размещайте вдали от источников масла и абразива. Периодически очищайте поверхность сухой тканью.
• Регулярно проверяйте крепеж двигателя, состояние подшипников (шум/люфт), целостность кабелей и разъемов, надежность заземления.
• Используйте стабилизированные источники питания, защищайте линии от наводок, прокладывайте силовые и сигнальные кабели раздельно.
• При длительном хранении обеспечьте сухое, чистое помещение, избегайте ударов и магнитных воздействий.

При соблюдении указанных условий пятифазный двигатель Autonics A16K-G569-S обеспечивает стабильную и долговечную работу в системах автоматизации, сохраняя точность и крутящий момент в заданном диапазоне режимов.
