Двигатель шаговый с встроенным тормозом, пятифазный, 1 вал Autonics A3K-S545-B

Описание товара

Описание

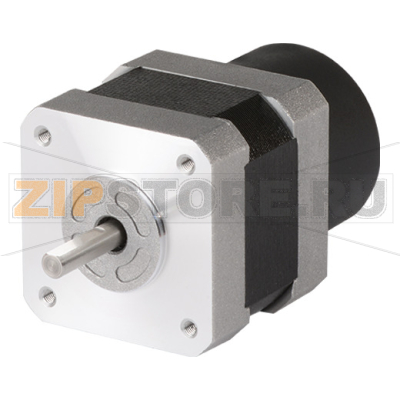

A2400000677 — шаговый двигатель с встроенным удерживающим тормозом Autonics A3K-S545-B. Пятифазная конструкция обеспечивает плавный ход, низкую вибрацию и высокую стабильность позиционирования на малых скоростях. Интегрированный электромагнитный тормоз предотвращает самопроизвольное перемещение вала при пропадании питания, что критично для вертикальных осей, фиксации нагрузки и безопасной остановки оборудования. Форм‑фактор с одним выходным валом упрощает интеграцию через стандартные муфты и шкивы.

Autonics A3K-S545-B применяется в упаковочном и печатном оборудовании, дозаторах, конвейерных узлах, на осях Z и в поворотных столах, где важны повторяемость и удержание позиции без дрейфа. Двигатель рассчитан на работу с совместимыми пятифазными драйверами, поддерживающими настройку тока и микрошаг.

Особенности

• Пятифазная схема: более ровный крутящий момент и сниженная резонансность по сравнению с двухфазными решениями.
• Встроенный удерживающий тормоз: фиксация вала при отключении питания, повышение безопасности и точности.
• Один вал: удобная стыковка с приводными элементами и датчиками.
• Совместимость с соответствующими пятифазными драйверами шаговых двигателей.
• Подходит для точного позиционирования и удержания нагрузки на останове.

Как понять, что запчасть вышла из строя

• Пропуски шагов, нестабильное позиционирование, падение крутящего момента при штатной нагрузке.
• Необычный шум, вибрации, “рывки” на типовых режимах.
• Сильный перегрев корпуса, запах гари, потемнение изоляции выводов.
• Тормоз не удерживает вал без питания (вал вращается вручную) или, наоборот, не отпускает при подаче напряжения на катушку тормоза.
• Срабатывание защиты драйвера (перегрузка/короткое замыкание), рост потребляемого тока.
• Несимметрия сопротивлений фаз при проверке мультиметром; заметные отличия от остальных фаз.
• Свист/скрежет со стороны подшипников, осевой или радиальный люфт вала.

Причины поломок

• Неправильное подключение фаз, использование несовместимого драйвера, превышение тока.
• Отсутствие снижения тока на останове — перегрев обмоток.
• Эксплуатация тормоза как динамического (частые аварийные торможения) — износ фрикционного узла и залипание.
• Чрезмерная радиальная/осевая нагрузка, жесткая несоосность муфты, ударные нагрузки на вал.
• Плохая вентиляция, работа вне допустимых температур и влажности.
• Попадание пыли/масла внутрь узла тормоза, износ накладок и загрязнение ротора.
• Повреждение кабелей, разъемов, ухудшение изоляции, старение подшипников.

Рекомендации по уходу и эксплуатации

• Использовать совместимый пятифазный драйвер, корректно настраивать номинальный ток и микрошаг.
• Включать режим понижения тока на останове для снижения нагрева.
• Отпускать тормоз перед началом движения; не использовать его для частых экстренных остановок.
• Настраивать плавные профили разгона/торможения; учитывать момент инерции нагрузки.
• Обеспечить охлаждение и свободный теплоотвод; при необходимости применять радиаторы/обдув.
• Разделять силовые и сигнальные кабели, применять экранированные линии и правильное заземление.
• Контролировать соосность и балансировку, использовать эластичные муфты; не допускать ударного монтажа шкивов и звездочек.
• Периодически проверять крепеж, состояние подшипников, отсутствие люфтов и посторонних шумов.
• Ежеквартально измерять сопротивление фаз и изоляции, проверять сопротивление катушки тормоза и его срабатывание.
• Избегать попадания масел и абразива на тормозной узел; соблюдать чистоту в зоне установки.
• При хранении держать в сухом помещении; периодически прокручивать вал с отпущенным тормозом для распределения смазки.
• При замене сверять совместимость по коду A2400000677 и модели Autonics A3K-S545-B (фланец, вал, питание тормоза).

Монтаж и подключение

Монтаж Autonics A3K-S545-B выполняется на соответствующий фланец с соблюдением глубины вворачивания крепежа и моментов затяжки. Подключение — к пятифазному драйверу согласно схеме фаз и к источнику питания катушки тормоза. Рекомендуется предварительно проверить сопротивление обмоток, изоляцию и правильность распиновки. После установки провести тестовый прогон с постепенным повышением нагрузки и скоростей.
