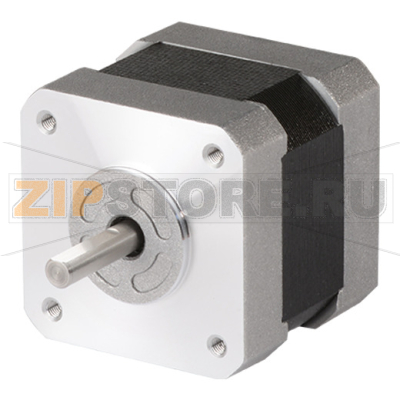

Двигатель шаговый, пятифазный, 2 вала Autonics A3K-M545W

Описание товара

Двигатель A2400000683 — пятифазный шаговый мотор с двумя выходными валами Autonics A3K-M545W, предназначенный для точного позиционирования в промышленной автоматике. Пятифазная конструкция обеспечивает более плавный ход и высокую стабильность шага по сравнению с двухфазными аналогами, что снижает вибрации и повышает точность. Второй вал упрощает установку энкодера, тормоза или ручного маховика, а также позволяет подключать дополнительные датчики обратной связи без вмешательства в основной приводной контур.

Ключевые особенности

• Пятифазная архитектура с малым шагом и низким уровнем вибрации.
• Два вала: удобство монтажа аксессуаров и контроля положения.
• Стабильное удерживающее усилие и повторяемость позиционирования.
• Совместимость с специализированными пятифазными драйверами Autonics (подбор по току фазы и схеме подключения).
• Подходит для длительной работы в автоматизированных системах.

Области применения

• Лабораторные и измерительные стенды, дозаторы, маркираторы.
• Станки с ЧПУ, позиционирование столов и осей.
• Печатная, упаковочная и текстильная техника.
• Робототехнические и сборочные комплексы, привод вспомогательных осей.

Причины поломок

• Перегрев из-за завышенного тока драйвера, недостаточного охлаждения или длительной нагрузки на малой скорости.
• Неверная коммутация фаз (ошибки в распиновке, перепутанные пары проводов).
• Механическое перенапряжение: чрезмерные радиальные/осевые нагрузки, жесткие муфты, перекосы.
• Резонансные режимы и отсутствие адекватных профилей разгона/торможения.
• Износ подшипников при загрязнении, вибрациях, ударных нагрузках.
• Плохое качество питания, импульсные помехи, отсутствие заземления/экранирования.

Как понять, что запчасть вышла из строя

• Потеря шагов, снижение удерживающего момента, «дрожание» вала под нагрузкой.
• Необычный шум, скрежет, рост вибраций по сравнению с нормальной работой.
• Сильный нагрев корпуса и запах перегретой изоляции.
• Люфт или тугой ход вала, рывки при ручном проворачивании (на обесточенном моторе).
• Нестабильная работа на скоростях, на которых ранее узел функционировал корректно.
• Аварийные сигналы драйвера: перегрузка по току, обрыв фазы, короткое замыкание.

Быстрая диагностика

• Сравнить сопротивления всех обмоток — они должны быть одинаковыми в пределах допуска; заметное отклонение указывает на обрыв/межвитковое замыкание.
• Проверить изоляцию обмоток относительно корпуса мегаомметром (по паспорту).
• Убедиться в корректной распиновке и порядке фаз согласно схеме Autonics A3K-M545W.
• Исключить механическое подклинивание: снять нагрузку, оценить свободный ход валов.
• Проверить настройки тока, микрошаг и профили ускорения в драйвере.
• Осмотреть кабель и разъемы на предмет заломов, перегибов, следов нагрева.

Рекомендации по эксплуатации и уходу

• Настраивать ток фазы на драйвере по паспортному значению двигателя; избегать длительной работы на максимальном токе без необходимости.
• Обеспечить теплоотвод: свободная циркуляция воздуха, при необходимости — радиаторы/вентиляция.
• Применять эластичные муфты и правильную соосность для снижения осевых/радиальных нагрузок.
• Использовать экранированные кабели, правильное заземление и раздельную прокладку силовых и сигнальных линий.
• Регулярно удалять пыль, проверять крепеж, состояние кабельных вводов и фиксаторов.
• Не наносить ударов по валам, не превышать допустимую нагрузку на концы валов; при монтаже пользоваться оправками.
• Настраивать плавные профили разгона/торможения для исключения пропусков шагов.
• Эксплуатировать в сухих, чистых условиях или по указанной категории размещения; избегать конденсата и агрессивных сред.

Совместимость и монтаж

• Использовать пятифазный совместимый драйвер Autonics; сверять ток и схему подключения с документацией A3K-M545W.
• Следовать цветовой маркировке и схеме фаз из паспорта; у пятифазных моторов количество выводов и распиновка могут отличаться.
• Второй вал применять для энкодера/тормоза/ручного колеса, сохраняя допустимые нагрузки и соблюдая соосность.
• После монтажа выполнить тест без нагрузки, затем под рабочей нагрузкой, контролируя нагрев и шум.

Autonics A3K-M545W (A2400000683) — надежное решение для точного и стабильного позиционирования. Грамотный выбор драйвера, корректная распиновка, аккуратный монтаж и соблюдение теплового режима существенно продлевают срок службы двигателя и минимизируют простои оборудования.
