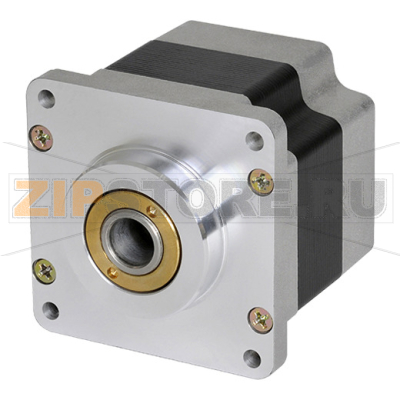

Двигатель шаговый, пятифазный, 1 вал Autonics AH4K-S564-S

Описание товара

Описание

Двигатель шаговый, пятифазный, 1 вал Autonics AH4K-S564-S (артикул A2400000696) — прецизионный привод для задач позиционирования и равномерного вращения в системах автоматизации. Пятифазная конструкция обеспечивает высокую плавность хода, низкий уровень вибраций и устойчивость к резонансам в сравнении с двухфазными решениями. Для большинства пятифазных двигателей характерен малый базовый шаг (типично 0,72°), а при микрошаговом управлении достигается высокая разрешающая способность перемещения. Модель с одним выходным валом подходит для применения с муфтами, шкивами и редукторами.

Особенности и преимущества

• Пятифазная архитектура — стабильный крутящий момент на низких скоростях и минимальные пульсации.
• Точное позиционирование за счет малого шага и поддержки микрошагового режима драйверами.
• Низкий уровень шума и вибраций, что важно для измерительного и упаковочного оборудования.
• Совместимость с 5‑фазными драйверами Autonics (например, линейки MD5) при соблюдении требований по току и схеме подключения.
• Надежная конструкция для длительной работы в непрерывных циклах.

Области применения

• Станки и столы позиционирования, лабораторные и измерительные системы.
• Упаковочные и этикетировочные машины, дозаторы, конвейерные узлы.
• Текстильное и полиграфическое оборудование, автоматические приводы в электронике и робототехнике.

Как понять, что запчасть вышла из строя

• Потеря или заметное снижение удерживающего/рабочего момента, пропуски шагов при штатной нагрузке.
• Нестабильный ход: рывки, дрожание на фиксированных скоростях, резкое увеличение вибраций и шума.
• Аномальный нагрев корпуса при обычных режимах, запах перегрева или визуальные следы потемнения/оплавления.
• Люфт вала, заклинивание ротора, посторонние звуки (скрежет) — признаки износа или повреждения подшипников.
• Неравномерное сопротивление фаз или обрыв/короткое замыкание при проверке омметром.
• Периодические ошибки позиционирования при неизменных параметрах драйвера.

Основные причины поломок

• Неправильно установленный ток драйвера — перегрев обмоток и ускоренное старение изоляции.
• Механическая перегрузка, чрезмерные радиальные/осевые нагрузки на вал, жесткая несоосность муфты.
• Длительная работа в удержании с завышенным током, частые пуски/остановы без профиля разгона/торможения.
• Ошибки в коммутации фаз, некачественные соединения, наводки из-за отсутствия экранирования и заземления.
• Попадание пыли и влаги, агрессивная среда, вибрации и удары по корпусу.
• Импульсные перенапряжения в сети питания драйвера, ESD при монтаже.

Рекомендации по уходу и эксплуатации

• Подбирайте драйвер под Autonics AH4K-S564-S по току и типу (5‑фазный), соблюдайте схемы подключения производителя.
• Точно выставляйте номинальный ток фаз, используйте микрошаг и профили разгона/торможения под нагрузку.
• Обеспечьте корректную механику: эластичная муфта при несоосности, ограничение радиальных и осевых нагрузок, ровная база крепления.
• Организуйте теплоотвод: вентиляция шкафа, радиаторы/кожухи при необходимости, избегайте работы при перегреве.
• Прокладывайте экранированные кабели двигателя отдельно от силовых линий, обеспечьте надежное заземление.
• Периодически проверяйте клеммы и разъемы, отсутствие люфта вала, контролируйте уровень вибраций и температуры.
• Не допускайте удара по валу и вращения ротора вручную при подключенном драйвере; избегайте конденсата и загрязнений.
• Храните в сухом, чистом помещении, без сильных вибраций и резких перепадов температуры.

Совместимость и установка

Для стабильной работы двигателя Autonics AH4K-S564-S рекомендуется использовать фирменные 5‑фазные драйверы Autonics соответствующей серии и тока, с настройкой микрошагов под требуемое разрешение. Монтаж выполняйте на ровную поверхность, строго следите за полярностью и порядком фаз. При замене двигателя по артикулу A2400000696 сверяйте механические посадочные размеры и разъемы с прежней модификацией.

Соблюдение указанных рекомендаций позволит продлить ресурс двигателя, повысить надежность узла и снизить вероятность внеплановых простоев оборудования.
