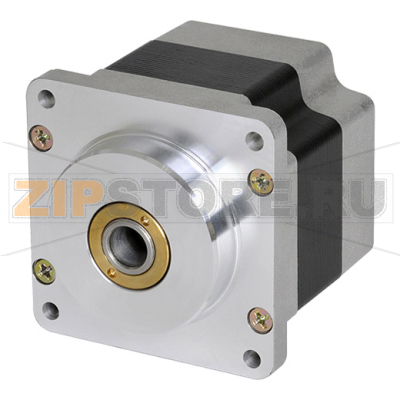

Двигатель шаговый, пятифазный, 2 вала Autonics AH21K-M596W

Описание товара

Двигатель A2400000708 — пятифазный шаговый двигатель с двумя выходными валами Autonics AH21K-M596W, предназначенный для точного позиционирования в промышленной автоматике. Конструкция с двумя валами позволяет одновременно устанавливать на один вал рабочую нагрузку, а на противоположный — датчик обратной связи (энкодер), ручное колесо или тормозной модуль. Пятифазная архитектура обеспечивает высокую плавность хода и стабильность момента на низких оборотах; для таких двигателей характерен малый шаг и сниженная вибрация по сравнению с двухфазными аналогами.

Назначение и особенности

• Применение: системы подачи и позиционирования, станки, дозаторы, упаковочное и маркировочное оборудование, лабораторные и измерительные стенды.
• Преимущества пяти фаз: более ровный крутящий момент, плавный старт/стоп, лучшая детализация шага при микрошаговом управлении.
• Два вала: удобство интеграции энкодера или ручной наладки без промежуточных узлов.
• Совместимость с специализированными драйверами пятифазных двигателей. Рекомендуется использовать драйверы, соответствующие параметрам Autonics AH21K-M596W по току фазы и индуктивности (см. паспорт).

Как понять, что изделие вышло из строя

• Потеря шагов: позиция «уплывает», повторяемость снижается при неизменной программе.
• Резкое падение момента, двигатель срывается на высоких оборотах, не может тронуться под штатной нагрузкой.
• Необычные шумы, вибрации, ощущаемый люфт на любом из валов, подклинивания при вращении от руки (при снятой нагрузке).
• Сильный перегрев корпуса, запах гари, потемнение изоляции обмоток.
• Нестабильный запуск, периодическое «дёргание» при исправном драйвере и питании.

Типичные причины поломок

• Завышенный ток фазы или неправильные настройки драйвера, вызывающие перегрев обмоток.
• Эксплуатация с несоосной муфтой, чрезмерная радиальная/осевая нагрузка на вал, ударные нагрузки на ротор.
• Заклинивание механики, превышение допустимого момента инерции нагрузки без корректного разгона/торможения.
• Попадание влаги, пыли, агрессивных сред при отсутствии защиты; нарушение изоляции.
• Повреждение кабеля, плохие контакты, ошибки подключения фаз к драйверу.

Быстрая диагностика

• Проверить правильность подключения к пятифазному драйверу и соответствие тока настройкам.
• Снять нагрузку и оценить равномерность «ступенчатости» вращения от руки, отсутствие люфта и посторонних звуков.
• Измерить сопротивление обмоток и сравнить между фазами: значения должны быть сопоставимы (точные данные — по паспорту Autonics AH21K-M596W).
• Проверить изоляцию обмоток мегомметром согласно регламенту производителя.
• Тестировать с эталонным драйвером и известной программой ускорений/токов.

Рекомендации по установке и уходу

• Используйте подходящий пятифазный драйвер, настройте ток фазы по паспорту A2400000708 (Autonics AH21K-M596W). Включайте функции ограничения тока в покое.
• Обеспечьте соосность и корректный выбор муфты; избегайте радиальной нагрузки на вал. При монтаже навесного оборудования на второй вал — соблюдайте допустимые нагрузки.
• Настройте профили разгона/торможения, учитывая момент инерции нагрузки; избегайте резких стартов.
• Организуйте теплоотвод: вентиляция шкафа, расстояние до источников тепла, отсутствие пыли на корпусе.
• Периодически проверяйте крепёж двигателя и фланца, состояние разъёмов и кабелей, отсутствия перетирания.
• Держите узел в чистоте и сухости; не мойте двигатель под давлением, не вскрывайте корпус.
• Хранение — в сухом помещении, при стабильной температуре, в упаковке производителя.

При подборе двигателя учитывайте требуемый крутящий момент, ток фазы, скорость, инерцию нагрузки и тип драйвера. В сомнительных случаях ориентируйтесь на техническую документацию Autonics AH21K-M596W и требования вашей системы. Как правило, двигатель поставляется без драйвера и кабелей управления, которые подбираются отдельно под параметры A2400000708 и конфигурацию оборудования.
