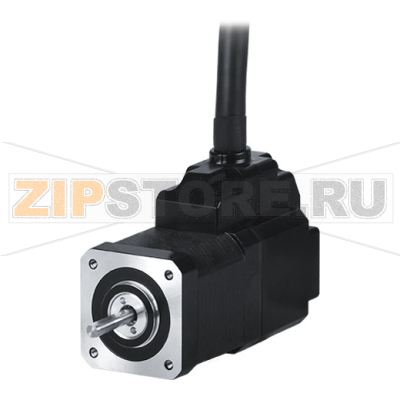

Двигатель шаговый, двухфазный, биполярный, 1 вал, 67.5 мм Autonics Ai-M-42SA

Описание товара

Двигатель A2400000745 — двухфазный биполярный шаговый мотор с одним выходным валом и длиной корпуса 67,5 мм. Серия Autonics Ai-M-42SA ориентирована на точное позиционирование, стабильную работу на низких скоростях и длительную эксплуатацию в составе промышленного оборудования. Типовая для данного класса конструкция обеспечивает шаг 1,8° и поддержку микрошагового режима при использовании соответствующего драйвера. Биполярное исполнение подразумевает высокую эффективность намоток и уверенный удерживающий момент при компактных габаритах корпуса около 42 мм.

Двигатель подходит для применения в станках с ЧПУ, упаковочных и этикетировочных линиях, дозаторах, принтерах, 3D-оборудовании, системах подачи и позиционирования, поворотных столах, а также в автоматизированных приводах клапанов и заслонок. Прочный вал и подшипниковые опоры рассчитаны на длительную работу при правильном монтаже и соблюдении нагрузок по оси и радиусу. Autonics Ai-M-42SA совместим с широко распространёнными биполярными драйверами шаговых двигателей с настройкой тока и микрошагов.

Технические особенности

• Двухфазная биполярная схема — точное управление и хороший крутящий момент на низких оборотах.
• Один вал: удобно для прямого монтажа муфты, шкива или редуктора.
• Длина корпуса 67,5 мм — увеличенный ресурс момента для типоразмера 42 мм.
• Типовой шаг 1,8°; поддержка микрошагов (зависит от драйвера).
• Надёжные подшипники и жёсткий ротор — стабильность и повторяемость позиционирования.

Как понять, что запчасть вышла из строя

• Потеря удерживающего момента: вал легко проворачивается под нагрузкой, ослабление фиксации в паузах.
• Пропуски шагов: не достигает заданных позиций, накопление позиционной ошибки.
• Нестабильный ход: рывки, вибрации, неравномерное вращение на привычных режимах.
• Аномальный нагрев, запах гари, следы потемнения корпуса.
• Повышенный шум, скрежет, подклинивание вала, люфты.
• Одна из фаз «молчит»: мотор гудит, но не вращается, или вращается только после толчка.
• Несоответствие сопротивления обмоток: заметная разница между фазами при измерении мультиметром.

Типичные причины поломок

• Неверно установленный ток драйвера: перегрев и деградация изоляции обмоток.
• Чрезмерные радиальные/осевые нагрузки на вал, перекос муфты, жёсткие ударные нагрузки.
• Резонансные режимы без микрошагов и демпфирования, длительная работа на предельном моменте.
• Плохие контакты, обрывы или короткие замыкания в кабеле, неправильное подключение фаз.
• Попадание пыли, влаги, агрессивных сред — коррозия, износ подшипников.
• Дефекты или некорректная работа драйвера питания, скачки напряжения.
• Механические повреждения при монтаже и транспортировке (удары по валу, перекос крепления).

Рекомендации по уходу и эксплуатации

• Настройте ток и микрошаги драйвера под нагрузку и режим работы, избегайте длительного перегрева.
• Обеспечьте охлаждение: вентиляция шкафа, зазор вокруг корпуса, корректная теплопередача.
• Контролируйте нагрузки на вал: используйте эластичные муфты, соблюдайте допустимый радиальный и осевой усилия.
• Ведите плавные разгоны и торможения, исключайте ударные нагрузки и резкие реверсы.
• Периодически проверяйте крепления, состояние муфт, шкивов, винтов и клеммных соединений.
• Применяйте качественные кабели с фиксацией и защитой от перегиба, разводите силовые и сигнальные линии.
• Защищайте от пыли и влаги; при установке в загрязнённой зоне используйте кожухи и фильтры.
• Не допускайте ударов по валу и корпусу, не вращайте вал за провод или разъём.

Рекомендации по монтажу и подключению

• Монтируйте мотор на ровную плоскость без перекоса, затягивайте крепёж равномерно.
• Выравнивайте соосность с нагрузкой; при необходимости устанавливайте демпферы/редукторы.
• Соблюдайте схему подключения фаз для биполярного управления; проверяйте маркировку выводов.
• Используйте драйвер, совместимый с биполярными двигателями, с корректной установкой тока удержания и работы.

Для A2400000745 (Autonics Ai-M-42SA) доступны различные режимы управления, что упрощает интеграцию в существующие системы. Конкретные электрические параметры и рекомендованные режимы работы уточняйте в документации Autonics для вашей модификации. Соблюдение указанных правил эксплуатации позволит продлить срок службы двигателя, снизить риск простоев и обеспечить повторяемость позиционирования в ваших технологических процессах.
