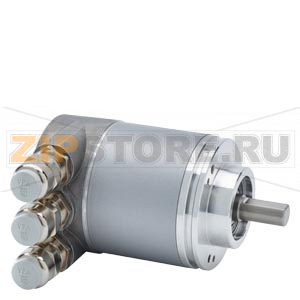

АБСОЛЮТНЫЙ ДАТЧИК 27 БИТ С ШИНОЙ PROFIBUS DP С СИНХРОНИЗАЦИЕЙ ТАКТА, РАБОЧЕЕ НАПРЯЖЕНИЕ 10-30В ЗАЖИМНОЙ ФЛАНЕЦ С КОЛПАКОМ И ВЫВОДОМ PG РАДИАЛЬН. Siemens 6FX2001-5QP24

Описание товара

АБСОЛЮТНЫЙ ДАТЧИК 27 бит с шиной PROFIBUS DP с синхронизацией такта Siemens 6FX2001-5QP24 предназначен для точного определения абсолютного положения в системах автоматизации и приводах позиционирования. Устройство передает данные по шине в изохронном режиме, что обеспечивает стабильные циклы и согласованность сигналов с управлением осей. Конструкция с зажимным фланцем, колпаком и радиальным выводом через PG-резьбу упрощает монтаж в ограниченном пространстве и повышает устойчивость к внешним воздействиям. Номинальный диапазон питания 10–30 В позволяет гибко интегрировать датчик в существующие шкафы управления.

Назначение и особенности эксплуатации

Siemens 6FX2001-5QP24 применяется в станках с ЧПУ, конвейерных и упаковочных линиях, робототехнических комплексах, системах позиционирования и синхронизации валов. Абсолютный принцип исключает потерю позиции при отключении питания, а передача по PROFIBUS DP обеспечивает совместимость с широким спектром мастеров и ПЛК. Синхронизация такта важна для задач, где требуются жесткие временные интервалы и согласованность движения нескольких осей. Радикальный вывод через PG-кабельный ввод повышает устойчивость к вибрациям и снижает риск повреждения кабеля.

Интеграция в систему

• Корректный механический монтаж на вал с использованием зажимного фланца, соблюдение соосности и отсутствие осевых нагрузок на вал датчика.
• Настройка адреса PROFIBUS и параметров обмена в конфигурации мастера, импорт соответствующего GSD и выбор изохронного режима при необходимости.
• Правильная шина: терминаторы включены только на концах сегмента, соблюдены длина и скорость, экран подключен по 360° и заземлен согласно EMC-практике.
• Питание в пределах 10–30 В с низким уровнем пульсаций, отдельная линия или фильтрация для исключения помех от силовой части.

Как понять, что запчасть вышла из строя

• На уровне сети: частые ошибки обмена, «Station Failure», «Configuration Fault», увеличение счётчика CRC/Timeout у мастер-устройства.
• В данных: скачки или «замерзание» абсолютного положения, нелогичные значения, дрожание позиции при неподвижном валу.
• Индикация устройства (если предусмотрена): постоянный/мигающий красный светодиод, отсутствие реакции на питание.
• Механика: люфт на валу, следы проворота зажимного фланца, атипичный нагрев корпуса, следы влаги под колпаком.
• Нестабильность в изохронном цикле: нарушение синхронизации осей, прерывание циклических телеграмм при неизменной конфигурации.

Типичные причины поломок

• Механические перегрузки: ударные нагрузки, перекос, чрезмерный момент затяжки фланца, осевая нагрузка на вал.
• Нарушение герметичности: попадание охлаждающей жидкости, масла, конденсата внутрь через поврежденный колпак или кабельный ввод.
• Неправильное питание: превышение 30 В, переполюсовка, значительные пульсации от силовых преобразователей.
• Ошибки сети: неверная конфигурация терминаторов, плохой контакт экрана, перегибы и изломы PROFIBUS-кабеля, EMC-помехи.
• Естественный износ подшипников, старение оптоузла/электроники, статический разряд при подключении без антистатических мер.

Рекомендации по уходу и профилактике

• Периодически проверять затяжку крепежа и отсутствие люфта, контролировать метки положения, состояние уплотнений и колпака.
• Осматривать кабель и PG-ввод: нет ли трещин, перегибов, следов влаги, надёжно ли закреплен экран и выполнена разгрузка натяжения.
• Проводить регулярную диагностику PROFIBUS: мониторинг ошибок, скорости, качества сигнала; проверка терминаторов на концах линии.
• Соблюдать чистоту: не допускать накопления стружки, пыли и влаги в зоне датчика; при мойке оборудования защищать узел.
• Поддерживать стабильное питание; использовать фильтры/развязку для шумных нагрузок, раздельную укладку силовых и сигнальных кабелей.
• Хранить запасные датчики в оригинальной упаковке, в сухом помещении; разъемы держать закрытыми защитным колпачком.

Замена и ввод в эксплуатацию

• Отключить питание и разрядить остаточные напряжения перед любыми работами.
• Зафиксировать текущие адрес/параметры PROFIBUS; установить новый Siemens 6FX2001-5QP24 с теми же настройками.
• Аккуратно произвести центровку и затяжку зажимного фланца с рекомендованным моментом; исключить осевую нагрузку.
• После замены проверить телеграммы, диагностические байты и работу в изохронном режиме; при необходимости выполнить опорную калибровку/поиск нулевой метки в системе управления.

Корректный монтаж, соблюдение электрических и сетевых требований и периодический осмотр обеспечивают длительную и стабильную работу абсолютного датчика Siemens 6FX2001-5QP24 в составе системы автоматизации. При появлении признаков отказа рекомендуется оперативная диагностика и, при необходимости, замена узла.
