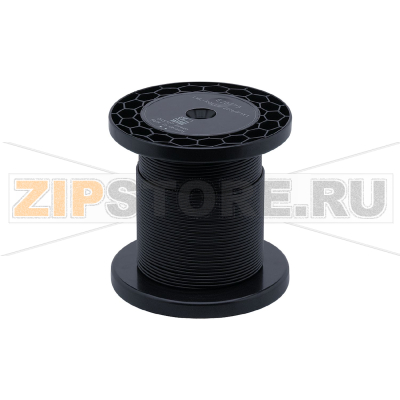

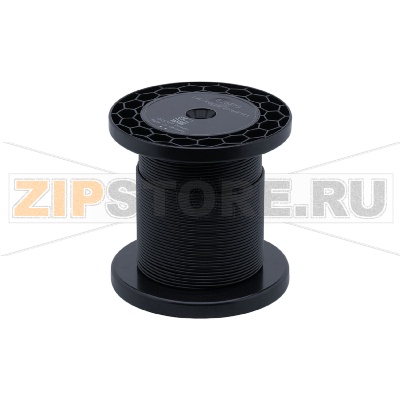

Оптоволокно акриловое на катушке IFM E20773

Описание товара

Оптоволокно акриловое на катушке IFM E20773 (каталожный номер ACRYLIC FIBRES ON REEL 20 M) предназначено для построения оптоволоконных линий в составе датчиков и усилителей света в промышленной автоматизации. Пластиковое оптоволокно на основе акрила обеспечивает стабильную передачу светового потока на коротких и средних дистанциях, допускает резку по месту и удобную прокладку в стеснённых пространствах оборудования.

Материал сердцевины и оболочки подобран для устойчивой работы в указанном диапазоне температур и в условиях типичных механических нагрузок на станках, конвейерах и позиционирующих системах. Катушка позволяет отмерять необходимую длину, сокращая потери на соединениях и упрощая складской учёт: одна позиция перекрывает несколько задач по месту установки. IFM E20773 применяют в диффузных и отражательных системах, а также в шторных и сквозных схемах, где важно гибко подвести свет в зону контроля.

Монтаж и эксплуатация

Перед резкой зафиксируйте волокно и используйте острый инструмент, обеспечивающий ровный перпендикулярный торец. Не допускайте сплющивания при зажиме. После раскроя защитите торцы колпачками до монтажа. При прокладке избегайте излишнего натяжения, точечных нагрузок и перегибов; соблюдайте минимальный радиус изгиба, указанный в документации к используемому усилителю/аксессуарам. Для участков с вибрацией применяйте направляющие и гофрорукав, а в местах ввода — разгрузку натяжения.

Типовые причины поломок

• Чрезмерный изгиб или многократное перегибание, приводящее к микротрещинам и росту потерь.
• Осевое растяжение и рывковые нагрузки при движении узлов машины.
• Сдавливание хомутами, кабельными каналами или деталями корпуса, деформация сечения.
• Повреждение торца при некорректной резке, сколы и матовость торцевой поверхности.
• Загрязнение торцов пылью, маслом, эмульсией; попадание абразива.
• Воздействие агрессивных химических сред и растворителей, несовместимых с акрилом.
• Превышение температурного диапазона, локальный нагрев от близких источников тепла.
• УФ-старение при длительной эксплуатации на открытом свету без экранирования.

Как понять, что запчасть вышла из строя

• Снижение уровня приёма на усилителе, потребность в атипично высокой чувствительности.
• Сокращение рабочей дистанции или нестабильное срабатывание датчика.
• Периодические ложные срабатывания при вибрации или перемещении кабель-тракта.
• Отсутствие видимого светового выхода на торце при тестовой подаче сигнала.
• Визуальные дефекты: побеление, помутнение, желтизна торца; трещины, сплющивание на изгибах.
• Следы масла/эмульсии на торцах, которые не удаляются без остатка.

Диагностика

Проведите визуальный осмотр всей трассы с акцентом на изгибы, точки крепления и подвижные участки. Снимите и очистите торцы, затем проверьте прохождение света: подайте сигнал от усилителя либо используйте тестовый источник и наблюдайте выход на противоположном торце. Сравните показания приёма до и после очистки/перекладки участка. При сохранении высоких потерь локализуйте дефект поэтапным укорочением от свободного торца.

Рекомендации по уходу

• Регулярно очищайте торцы безворсовыми салфетками с изопропиловым спиртом; не применяйте ацетон и хлорсодержащие растворители.
• Храните катушку и свободные торцы в защитных колпачках, избегайте пыли и прямого солнца.
• Поддерживайте корректную укладку: без острых изгибов, с равномерными радиусами и разгрузкой натяжения.
• Используйте защитные гофры и направляющие в местах контакта с подвижными элементами.
• Проводите периодические проверки уровня сигнала усилителя и визуальный осмотр трассы.
• При необходимости подрезайте и обновляйте торцы чистым резом, восстанавливая качество светового выхода.

Оптоволокно акриловое на катушке IFM E20773 обеспечивает надёжную передачу света при корректном монтаже и обслуживании. Соблюдение рекомендаций по прокладке, защите от перегибов и регулярной чистке торцов существенно продлевает срок службы линии и снижает вероятность неплановых простоев оборудования.

Характеристики
