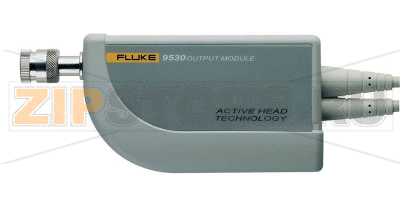

Головки активные для калибратора осциллографа Fluke 9510

Описание товара

Головки активные для калибратора осциллографа Fluke 9510 — это выносные модули формирования и выдачи эталонных сигналов, которые размещаются максимально близко к входу осциллографа. Такой подход снижает влияние длинных кабелей, согласования и паразитных емкостей, обеспечивая стабильные параметры фронтов, амплитуды и частоты. Встроенная электроника головок управляет генерацией сигналов и хранит калибровочные коэффициенты, благодаря чему калибратор автоматически распознает модуль и соблюдает требуемые допуски при поверке осциллографов и других приборов с высокочастотным трактом.

В эксплуатации активные головки применяются для проверки амплитудных характеристик, времени нарастания, линейности, джиттера, а также корректности работы входных трактов с согласованием. Они рассчитаны на регулярную нагрузку в лабораториях и сервисных центрах, но требуют аккуратного обращения: чувствительная электроника в корпусе и точные разъемы напрямую влияют на воспроизводимость результатов.

Причины поломок

• Механические повреждения разъемов и корпуса из‑за боковых нагрузок, падений или частых подключений без фиксации кабеля.
• Перегрузка по выходу: подключение к несогласованной или неизвестной нагрузке, подача внешнего сигнала на выход головки, пусковые токи в неотключенном состоянии.
• Электростатические разряды (ESD) при работе без заземления и антистатических мер.
• Загрязнение, влага и конденсат, приводящие к коррозии контактов, изменению сопротивлений и дрейфу параметров.
• Термическое старение: длительная работа при повышенной температуре, нарушении вентиляции, плотной укладке кабелей.
• Износ реле/аттенюаторов и деградация высокочастотных компонентов, влияющих на форму фронтов и плоскостность амплитуды.
• Сбой или повреждение памяти калибровочных данных внутри головки.

Как понять, что запчасть вышла из строя

• Калибратор не распознает головку, выдает ошибку самотеста или неверную идентификацию модуля.
• Нестабильная амплитуда, заметные искажения формы сигнала, повышенный шум, осцилляции на фронтах.
• Несоответствие уровня и частоты эталона заявленным режимам при корректной нагрузке и согласовании.
• Случайные обрывы сигнала при легком касании кабеля или разъема, люфт коннекторов.
• Избыточный нагрев корпуса, запах перегрева, изменение параметров после прогрева.
• Систематический выход за допуски при периодической поверке, который не устраняется повторной калибровкой комплекса.

Рекомендации по уходу и эксплуатации

• Всегда подключайте головку к согласованной нагрузке, используйте качественные кабели и ответные разъемы, соблюдайте требуемое сопротивление и полосу.
• Не подавайте внешние сигналы на выход головки. Перед коммутацией отключайте режимы генерации и снимайте нагрузку.
• Соблюдайте антистатические меры: заземляющие браслеты, антистатический коврик, корректное хранение.
• Избегайте изгиба кабелей ниже минимального радиуса, не подвешивайте головку на кабеле, фиксируйте тракт от боковых нагрузок.
• Держите защитные колпачки на разъемах при хранении, регулярно очищайте контакты средствами, совместимыми с ВЧ‑соединителями.
• Обеспечьте прогрев перед измерениями и не перекрывайте вентиляционные зазоры у калибратора и головок.
• Храните в сухом, чистом помещении, используйте кейс для транспортировки, избегайте ударов и вибраций.
• Проводите периодическую поверку и проверку работоспособности на эталонном осциллографе или измерительном тракте.
• Следите за совместимостью версий программного обеспечения калибратора с установленными головками, при необходимости обновляйте ПО согласно регламенту производителя.

При первых признаках нестабильности сигнала, ошибках распознавания или механических дефектах рекомендуется прекратить использование и провести диагностику. Своевременная замена или ремонт активной головки 1625165 обеспечивает сохранение трассируемости и точности калибровки всей системы Fluke 9510.
