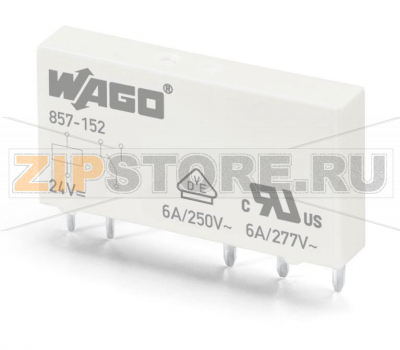

Базовое реле; Номинальное входное напряжение: 24 В пост.тока; 1 перекл. контакт; Предельный длительный ток: 6 А; Ширина модуля: 5 мм; 15 мм высотой Wago 857-152

Name: Базовое реле; Номинальное входное напряжение: 24 В пост.тока; 1 перекл. контакт; Предельный длительный ток: 6 А; Ширина модуля: 5 мм; 15 мм высотой Wago 857-152
Brand: Wago
SKU: 857-152

Каталожный номер 857-152

Базовое реле; Номинальное входное напряжение: 24 В пост.тока; 1 перекл. контакт; Предельный длительный ток: 6 А; Ширина модуля: 5 мм; 15 мм высотой Wago 857-152 Примечание:The 60 VDC basic relay must be used for 60 VDC, 110 VDC, 220 VDC and 115 VAC/DC, 230 VAC/DC relay modules.To protect the relay coils and contacts, inductive loads must be dampened with an effective protection circuit.30 VDC switching voltages and 50 mA currents must not be exceeded for gold-plated basic relays. Higher switching power eventually evaporates the gold layer. The resulting deposits in the housing may reduce service life....

Розничная цена

9 $ с НДС

array(34) { ["id"]=> string(6) "170449" ["product_id"]=> string(6) "233064" ["id_1c"]=> NULL ["sku"]=> string(7) "857-152" ["sort"]=> string(1) "1" ["name"]=> string(7) "857-152" ["image_id"]=> NULL ["price"]=> float(818) ["primary_price"]=> string(8) "8.610268" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(818) ["unconverted_price"]=> float(8.61) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(818) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43584]=> string(8) "Реле" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 818 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:

Базовое реле на 60 В DC должно использоваться с релейными модулями на 60 VDC, 110 VDC, 220 VDC, а также 115 VAC/DC и 230 VAC/DC.
Для защиты обмоток и контактов реле индуктивные нагрузки необходимо демпфировать эффективной защитной цепью.
Для золочёных базовых реле нельзя превышать коммутируемые значения 30 VDC и 50 mA. Повышенная мощность приводит к испарению золотого слоя; осадки внутри корпуса снижают срок службы.

Технические данные

Схема управления

Номинальное входное напряжение UN

DC 24 V

Цепь нагрузки

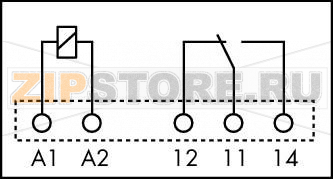

Количество переключающих (перекидных) контактов	1
Материал контактов (реле)	AgSnO₂
Предельный длительный ток	6 A
Макс. ток включения (активная нагрузка)	(AC) 20 A / 0,02 s
Макс. коммутируемое напряжение	AC 250 V

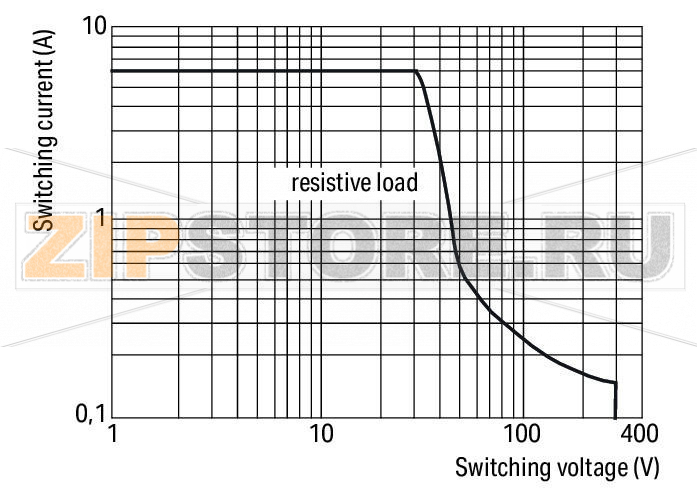

Макс. коммутируемая мощность (активная нагрузка)	AC 1500 VA; DC — см. кривую предельной нагрузки
Коммутационная способность	AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V
Рекомендуемая минимальная нагрузка	10 V / 10 mA; 24 V / 1 mA
Время срабатывания (тип.)	8 ms
Время возврата	4 ms
Время дребезга (тип.)	3,5 ms
Электрический ресурс (НО; активная нагрузка; 23 °C)	50 × 10³ коммутаций
Механический ресурс (НО; активная нагрузка; 23 °C)	5 × 10⁶ коммутаций
Макс. частота коммутации под нагрузкой/без нагрузки	6 мин^-1 / 180 мин^-1

Защита и безопасность

Электрическая прочность, цепь управления/нагрузки (AC, 1 мин)	4 kVrms
Электрическая прочность между разомкнутыми контактами (AC, 1 мин)	1 kVrms
Степень защиты	IP20

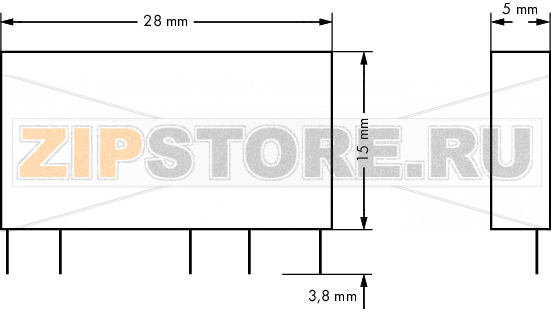

Геометрические данные

Ширина	5 mm / 0.197 inch
Высота над поверхностью	15 mm / 0.591 inch
Длина	28 mm / 1.09 inch

Механические данные

Тип монтажа

Втыкаемый модуль (pluggable module)

Материалы

Вес

6,5 g

Требования к окружающей среде

Температура окружающей среды (эксплуатация) при UN	-40…+85 °C
Температура хранения	-40…+85 °C

Стандарты и спецификации

EN 61810-1; EN 61373; VDE; UR

Коммерческие данные

Группа продукции	6 (Interface Electronics)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454550998
Код ТН ВЭД	85364900990

Базовое реле WAGO 857-152 предназначено для установки в релейные модули серии 857 и служит сменным элементом для оперативного восстановления работоспособности интерфейсной электроники. Конструкция с втыковым исполнением упрощает сервис и сокращает простой оборудования. Контактная группа рассчитана на типовые задачи промышленной автоматизации, в том числе коммутацию сигнальных и силовых цепей с активным характером нагрузки, а также работу в интерфейсных приложениях с требованиями к изоляции и вибростойкости.

Области применения включают дискретное управление, коммутацию исполнительных механизмов, гальваническую развязку между контроллером и полевыми устройствами, а также замену изношенных реле в узких интерфейсных модулях на DIN-рейке. В составе модулей WAGO используется пружинная технология зажимов, что ускоряет монтаж и обеспечивает устойчивую контактную надежность, а базовое реле выступает как сменная часть, отвечающая за коммутацию.

Причины поломок

Превышение допустимой коммутируемой мощности и токов, приводящее к подгоранию, оплавлению или свариванию контактов.
Отсутствие демпфирования индуктивной нагрузки (реле, катушки, двигатели) — перенапряжения вызывают эрозию контактов и ускоренный износ.
Некорректное применение золочёных исполнений для силовых цепей — деградация покрытия и загрязнение внутреннего объёма.
Пониженное напряжение на обмотке — неполное срабатывание, дребезг, локальный перегрев.
Чрезмерная частота коммутации или превышение ресурса — механический износ привода.
Неблагоприятные условия среды: повышенная температура, пыль, агрессивные пары, вибрации при некачественном креплении.

Как понять, что запчасть вышла из строя

Отсутствует характерный щелчок и переключение при подаче управляющего напряжения.
Непостоянная работа: залипание, самопроизвольный возврат или дребезг.
Повышенное падение напряжения и нагрев на контактах, запах перегрева, видимые следы подгорания.
Контакты не замыкаются/не размыкаются под нагрузкой, хотя в холостом режиме реле работает.
Аномальное сопротивление обмотки при проверке омметром (обрыв или межвитковое замыкание).
