Блок формирования сигнала температуры для датчиков KTY; Сигнал тока и напряжения на выходе; Возможность конфигурирования при помощи DIP-переключателя; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; светло-серые Wago 857-820

Name: Блок формирования сигнала температуры для датчиков KTY; Сигнал тока и напряжения на выходе; Возможность конфигурирования при помощи DIP-переключателя; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; светло-серые Wago 857-820
Brand: Wago
SKU: 857-820

Каталожный номер 857-820

Блок формирования сигнала температуры для датчиков KTY; Сигнал тока и напряжения на выходе; Возможность конфигурирования при помощи DIP-переключателя; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; светло-серые Wago 857-820 Краткое описание:KTY преобразователь 857-820 записывает сигналы с KTY датчиков, обладающие всеми стандартными характеристиками. На стороне выхода температурный преобразователь KTY преобразует сигнал температуры в аналоговый стандартный сигнал.Характеристики:Поддерживает все стандартные датчики KTYПереключатель шкалы с калибровкойВозможность ограничения сигналов позволяет ограничить аналоговый стандартный сигнал до значений верхней границыБезопасная 3-канальная изоляция с тестовым напряжением EN 61140 в 2,5 кВ...

Розничная цена

187 $ с НДС

array(34) { ["id"]=> string(6) "170782" ["product_id"]=> string(6) "233396" ["id_1c"]=> NULL ["sku"]=> string(7) "857-820" ["sort"]=> string(1) "1" ["name"]=> string(7) "857-820" ["image_id"]=> NULL ["price"]=> float(17731) ["primary_price"]=> string(10) "186.636506" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(17731) ["unconverted_price"]=> float(186.63) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(17731) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 17 731 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Краткое описание:

Преобразователь KTY WAGO 857-820 принимает сигналы от KTY‑датчиков со стандартными характеристиками и на выходе преобразует температуру в стандартный аналоговый сигнал.

Характеристики:

Поддержка всех стандартных датчиков KTY
Переключаемые шкалы с калибровкой
Ограничение выходного сигнала по верхнему пределу
Безопасная 3‑канальная гальваническая изоляция; тестовое напряжение по EN 61140 – 2,5 кВ

Технические данные

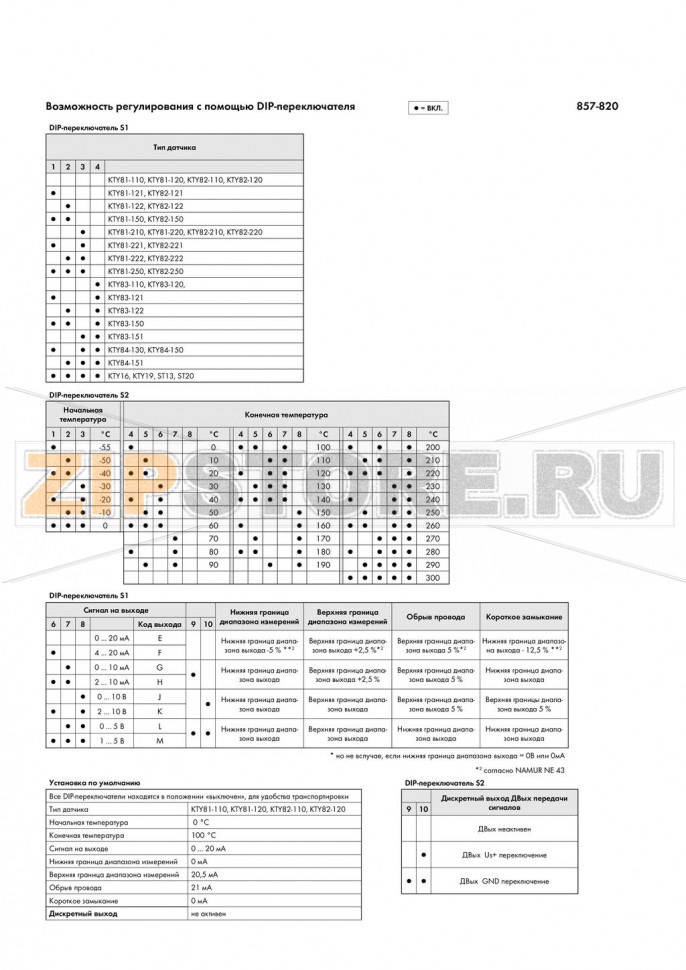

Конфигурирование:

Варианты конфигурирования

DIP‑переключатели

Вход:

Тип входного сигнала	Датчики KTY
Макс. входное напряжение	±30 VDC

Вход — датчики KTY:

Типы датчиков (KTY)	KTY81-110 KTY81-120 KTY81-121 KTY81-122 KTY81-150 KTY81-210 KTY81-220 KTY81-221 KTY81-222 KTY81-250 KTY82-110 KTY82-120 KTY82-121 KTY82-122 KTY82-150 KTY82-220 KTY82-221 KTY82-222 KTY82-250 KTY83-110 KTY83-120 KTY83-121 KTY83-122 KTY83-150 KTY83-151 KTY84-130 KTY84-150 KTY84-151 KTY16 KTY19 ST13 ST20

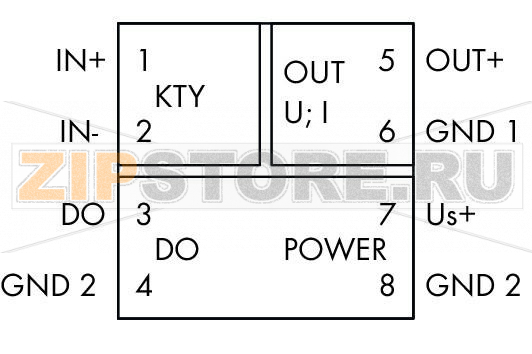

Подключение датчика	2‑проводное

Выход:

Тип выходного сигнала	Ток Напряжение
Диапазоны выходного напряжения	0…5 В; 1…5 В; 0…10 В; 2…10 В
Диапазоны выходного тока	0…10 мА; 2…10 мА; 0…20 мА; 4…20 мА
Нагрузка (выход/напряжение)	≥ 2 кОм
Нагрузка (выход/ток)	≤ 600 Ом

Дискретный выход:

Макс. коммутируемое напряжение (DO)	Напряжение питания
Макс. длительный ток (DO)	100 мА (внутреннее ограничение отсутствует)

Обработка сигналов:

Типичное время установления

50 мс

Погрешность измерения:

Погрешность передачи

≤ 0,1 % от верхнего предела диапазона

Питание:

Тип питания	24 VDC
Номинальное напряжение US	DC 24 В
Диапазон напряжения питания	±30 %
Потребляемый ток при номинальном напряжении	≤ 40 мА (+ I_DO)

Защита и безопасность:

Тестовое напряжение (вход/выход/питание)	AC 2,5 кВ; 50 Гц; 1 мин
Степень защиты	IP20

Данные соединения:

Технология соединения	Push‑in CAGE CLAMP®
Одножильные проводники	0,08…2,5 мм² / 28…14 AWG
Тонкие многожильные проводники	0,34…2,5 мм² / 22…14 AWG
Длина зачистки	9…10 мм / 0.35…0.39 inch

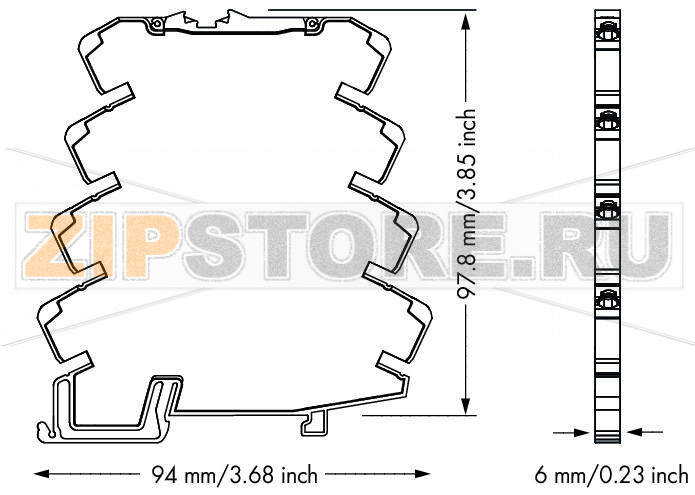

Геометрические данные:

Ширина	6 мм / 0.236 inch
Высота от верхнего края DIN‑рейки	97,8 мм / 3.85 inch
Длина	94 мм / 3.701 inch

Механические данные:

Тип монтажа

DIN‑рейка 35 мм

Материалы:

Цвет	светло‑серый
Вес	35,5 г

Требования к окружающей среде:

Температура эксплуатации	−25…+70 °C
Температура хранения	−40…+85 °C

Стандарты и спецификации:

Маркировка соответствия	CE
ЭМС — помехоустойчивость	EN 61000-6-2
ЭМС — излучение помех	EN 61000-6-4

Коммерческие данные:

Группа товара	6 (Interface Electronics)
Тип упаковки	Пакет (bag)
Страна происхождения	DE
GTIN	4050821053002
Код ТН ВЭД	85437090300

WAGO 857-820 — компактный блок формирования сигнала температуры для датчиков KTY, предназначенный для промышленной автоматизации, HVAC‑систем, контроля температуры электроприводов и технологического оборудования. Устройство устанавливается на DIN‑рейку шириной 6 мм и позволяет быстро интегрировать измерение температуры в контуры управления и мониторинга. Поддерживается широкий перечень чувствительных элементов KTY, что упрощает модернизацию существующих установок и унификацию парка датчиков.

Преобразователь выполняет линейзацию и масштабирование сигнала датчика и выдает стандартный аналоговый сигнал тока или напряжения, совместимый с большинством ПЛК, регистраторов и модулей ввода. Конфигурирование осуществляется DIP‑переключателями, благодаря чему монтаж и пусконаладка занимают минимум времени. Реализована функция ограничения верхнего предела выходного сигнала, позволяющая защитить приемную сторону от выхода за диапазон. Гальваническая трехпутевая изоляция между входом, выходом и питанием снижает риск наводок и увеличивает электробезопасность.

Корпус светло‑серого цвета с клеммами Push‑in CAGE CLAMP обеспечивает надежное и быстрое подключение 2‑проводных датчиков и линий связи. Питание от 24 В постоянного тока делает WAGO 857-820 универсальным для шкафов управления и распределительных щитов. Быстрая динамика и низкая погрешность передачи поддерживают стабильность показаний при изменении температуры и пригодны для как медленных, так и умеренно быстрых процессов.

Признаки неисправности:

Выходной сигнал «завис» на нижнем или верхнем пределе и не реагирует на изменение температуры
Сильный дрейф показаний или увеличенный шум на выходе при стабильных условиях
Невозможность откалибровать/настроить шкалу стандартными процедурами
Нестабильный запуск или периодические сбои при штатном питании 24 В
Аномальный нагрев корпуса или самопроизвольные отключения выхода

Вероятные причины поломок:

Ошибки подключения: перепутанные клеммы, короткое замыкание в линии датчика, подключение неподдерживаемого типа чувствительного элемента
Перенапряжения и импульсные помехи по питанию/линиям (грозовые, коммутационные)
Превышение допустимой нагрузки на токовом/вольтметрическом выходе, неправильное согласование входа приемного устройства
Эксплуатация вне допустимого температурного диапазона, конденсация влаги, коррозия клемм
Механические воздействия: вибрация, ослабление контактов, повреждение изоляции проводников
Электростатические разряды при обслуживании без мер защиты

Рекомендации по уходу и эксплуатации:

Соблюдайте полярность и схему 2‑проводного подключения датчика; проверяйте соответствие типа KTY выбранной настройке DIP‑переключателей
Обеспечьте стабильное питание 24 VDC в пределах допустимого диапазона, применяйте фильтрацию и защиту от перенапряжений
Согласовывайте выход с входом приемного устройства: для токового выхода контролируйте сопротивление нагрузки, для напряжения — минимальную нагрузку
Раз в регламентный период проверяйте контактные соединения, подтягивайте клеммы, осматривайте проводники на предмет повреждений
Избегайте конденсации и загрязнений: поддерживайте микроклимат в шкафу, очищайте корпус сухой мягкой щеткой
При изменении типа датчика или диапазона переснимайте настройки DIP и выполняйте контрольную проверку выхода
Вибронагруженные участки оснащайте демпфированием; прокладывайте сигнальные кабели экранированными, отдельно от силовых

WAGO 857-820 рационально применять в системах, где требуется надежная передача температуры в стандартный аналоговый интерфейс при минимальной ширине модуля и простой настройке на месте. Соблюдение указанных рекомендаций позволит увеличить ресурс устройства и снизить риск внеплановых остановок.
