Блок формирования сигнала температуры для термопар; Сигнал тока и напряжения на выходе; Настройка при помощи программного обеспечения; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; светло-серые Wago 857-811

Name: Блок формирования сигнала температуры для термопар; Сигнал тока и напряжения на выходе; Настройка при помощи программного обеспечения; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; светло-серые Wago 857-811
Brand: Wago
SKU: 857-811

Каталожный номер 857-811

Блок формирования сигнала температуры для термопар; Сигнал тока и напряжения на выходе; Настройка при помощи программного обеспечения; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; светло-серые Wago 857-811 Краткое описание:Температурный преобразователь для термопар 857-811 подходит для соединения термопар типа J и K. На стороне выхода температурный преобразователь для термопар преобразует сигнал температуры в аналоговый стандартный сигнал.Характеристики:Интерфейс конфигурации FDT/DTMДля термопар типа J и K (E, R, N, S, T, B, C)Компенсация холодного спая (вкл/выкл)Переключатель шкалы с калибровкойОбрыв провода датчикаВерхняя/нижняя граница диапазона измеренийВозможность ограничения сигналов позволяет ограничить аналоговый стандартный сигнал до значений верхней границыБезопасная 3-канальная изоляция с тестовым напряжением EN 61140 в 2,5 кВ...

Розничная цена

197 $ с НДС

array(34) { ["id"]=> string(6) "170785" ["product_id"]=> string(6) "233399" ["id_1c"]=> NULL ["sku"]=> string(7) "857-811" ["sort"]=> string(1) "0" ["name"]=> string(7) "857-811" ["image_id"]=> NULL ["price"]=> float(18682) ["primary_price"]=> string(10) "196.646732" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(18682) ["unconverted_price"]=> float(196.64) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(18682) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 18 682 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Краткое описание:

Температурный преобразователь для термопар 857-811 подходит для соединения термопар типа J и K. На стороне выхода температурный преобразователь для термопар преобразует сигнал температуры в аналоговый стандартный сигнал.

Характеристики:

Интерфейс конфигурации FDT/DTM
Для термопар типа J и K (E, R, N, S, T, B, C)
Компенсация холодного спая (вкл/выкл)
Переключатель шкалы с калибровкой
Обрыв провода датчика
Верхняя/нижняя граница диапазона измерений
Возможность ограничения сигналов позволяет ограничить аналоговый стандартный сигнал до значений верхней границы
Безопасная 3-канальная изоляция с тестовым напряжением EN 61140 в 2,5 кВ

Примечание:
Additional setting options as well as output signal inversion via WAGO interface configuration software/app

Технические данные

Конфигурирование:

Configuration options

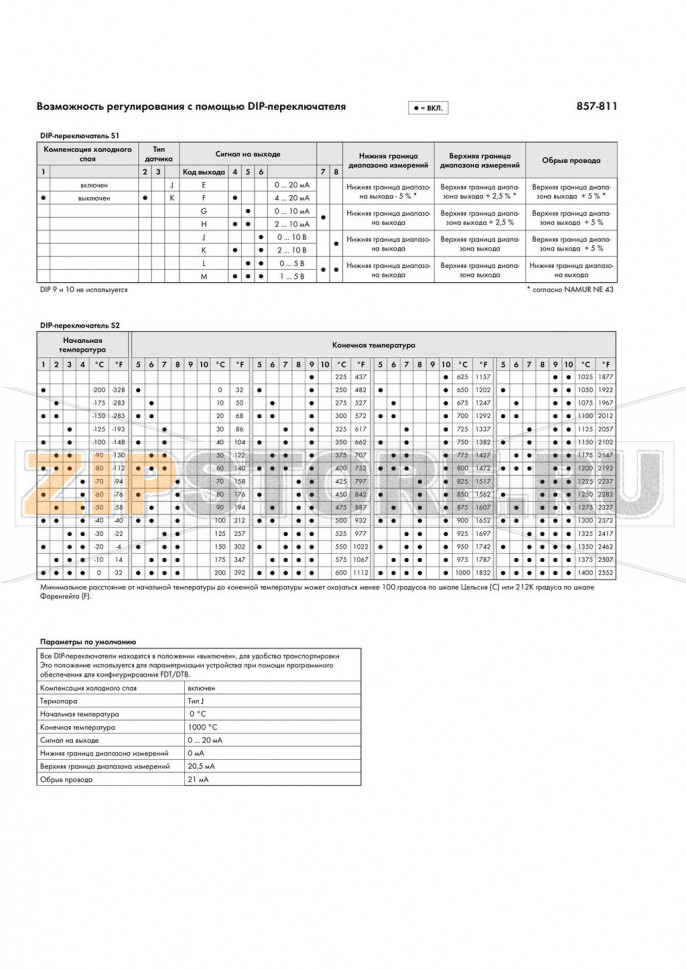

DIP switches
Interface configuration software
Interface configuration app

Вход:

Input signal type

TC sensors

Input – TC sensors

Sensor types (TC)	Type J Type K
Measurement range temperature (TC)	-150 … 1200 °C (Type J); -150 … 1350 °C (Type K)
Min. measuring span (TC)	100 K
Компенсация холодного спая	Вкл/Откл (по умолчанию: Вкл)
Ошибка холодных спаев	3 K (обычно 2 K )

Выход

Output signal type	Current Voltage
Output signal voltage	0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V
Output signal current	0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA
Load impedance (output/voltage)	? 2 k?
Load impedance (output/current)	? 600 ?

Signal processing

Step response typ.

60 ms (cold junction compensation off); 120 ms (cold junction compensation on)

Measurement error

Ошибка при передаче	? 0,1 % при полном диапазоне измерения (J -, K - типы)
Ошибка передачи при заданном диапазоне измерения	? (150 K/set measurement range [K]) %
Температурный коэффициент	? 0,04 % /K

Power supply

Type of power supply	24 VDC
Nominal supply voltage US	DC 24 V
Supply voltage range	±30 %
Current consumption at supply voltage	? 40 mA

Защита и безопасность:

Test voltage (input/output/supply)	AC 2,5 kV; 50 Hz; 1 min
Степень защиты	IP20

Test voltage

Test voltage (input/output/supply)

AC 2,5 kV; 50 Hz; 1 min

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,34 … 2,5 mm? / 22 … 14 AWG
Длина снятия изоляции	9 … 10 mm / 0.35 … 0.39 inch

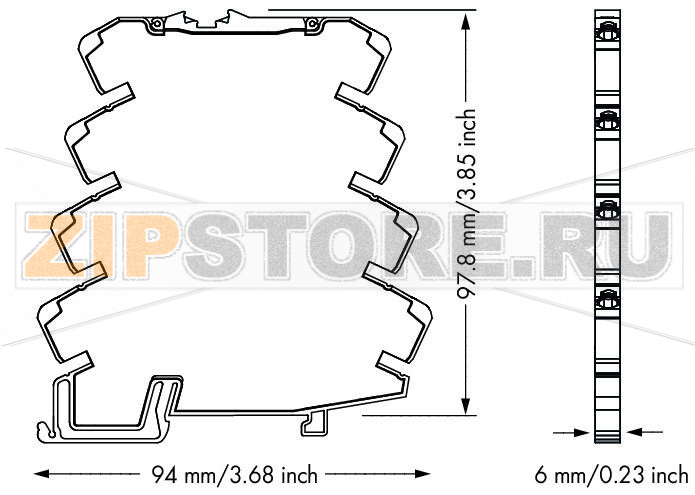

Geometrical Data

Ширина	6 mm / 0.236 inch
Высота от верхнего края DIN-рейки	97,8 mm / 3.85 inch
Длина	94 mm / 3.701 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	светло-серые
Вес	36 g

Environmental Requirements

Surrounding air (operating) temperature	-25 … 70 °C
Surrounding air (storage) temperature	-40 … 85 °C

Стандарты и спецификации:

Маркировка соответствия	CE
ЭМС - помехоустойчивость	EN 61000-6-2
ЭМС - излучение помех	EN 61000-6-4

Коммерческие данные

Product Group	6 (Interface Electronics)
Тип упаковки	bag
Country of origin	DE
GTIN	4045454502751
Customs tariff number	85437090300
