Главная→ Электротехника промышленная → Wago → Электронные интерфейсные устройства → Блоки формирования сигналов и разделительные усилители → Блок формирования сигнала температуры для термопар; Сигнал тока и напряжения на выходе; Возможность конфигурирования при помощи DIP-переключателя; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; светло-серые Wago 857-810

Блок формирования сигнала температуры для термопар; Сигнал тока и напряжения на выходе; Возможность конфигурирования при помощи DIP-переключателя; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; светло-серые Wago 857-810

Name: Блок формирования сигнала температуры для термопар; Сигнал тока и напряжения на выходе; Возможность конфигурирования при помощи DIP-переключателя; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; светло-серые Wago 857-810
Brand: Wago
SKU: 857-810

Каталожный номер 857-810

Блок формирования сигнала температуры для термопар; Сигнал тока и напряжения на выходе; Возможность конфигурирования при помощи DIP-переключателя; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; светло-серые Wago 857-810

Розничная цена

250 $ с НДС

array(34) { ["id"]=> string(6) "170784" ["product_id"]=> string(6) "233398" ["id_1c"]=> NULL ["sku"]=> string(7) "857-810" ["sort"]=> string(1) "1" ["name"]=> string(7) "857-810" ["image_id"]=> NULL ["price"]=> float(23791) ["primary_price"]=> string(10) "250.424066" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(23791) ["unconverted_price"]=> float(250.42) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(23791) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["dlina1"]=> object(shopDimensionValue)#1150 (10) { ["id":"shopDimensionValue":private]=> string(5) "10485" ["value":"shopDimensionValue":private]=> string(2) "94" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.094" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1148 (10) { ["id":"shopDimensionValue":private]=> string(5) "10269" ["value":"shopDimensionValue":private]=> string(1) "6" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "6" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } ["weight"]=> object(shopDimensionValue)#1151 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 23 791 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Блок формирования сигнала температуры для термопар WAGO 857-810 — компактный светло-серый модуль шириной 6 мм для установки на DIN-рейку. Устройство принимает сигналы термопар, выполняет линеаризацию и компенсацию холодного спая, преобразуя их в стандартный выходной сигнал тока или напряжения для ПЛК, регистраторов и систем АСУ ТП. Конфигурирование осуществляется с помощью DIP‑переключателей на корпусе, что обеспечивает быстрый выбор типа термопары и диапазона без подключения к ПК. Питание — 24 В постоянного тока.

Назначение и возможности

WAGO 857-810 служит промежуточным звеном между датчиком температуры и системой управления. Модуль обеспечивает стабильный и повторяемый выходной сигнал 4–20 мА или 0–10 В (в зависимости от конфигурации), позволяя напрямую подключать его к аналоговым входам контроллеров. Встроенная галваническая развязка вход/выход/питание снижает влияние помех и устраняет петли заземления, а пружинные клеммы упрощают монтаж и обслуживание.

Поддерживаются распространённые типы термопар (например, K, J и др.), что делает WAGO 857-810 универсальным решением для производственных участков, лабораторий и инженерных систем. Узкий корпус 6 мм экономит место в шкафу, а четкая маркировка и доступ к DIP‑переключателям ускоряют настройку.

Где применяется

Контроль температуры в печах, сушильных камерах, экструзии, пищевом и химическом производстве.
Модернизация существующих систем с термопарами при переходе на стандартные аналоговые интерфейсы.
Измерение и регистрация температуры в стендах испытаний и ОВК‑системах.

Преимущества эксплуатации

Быстрая конфигурация DIP‑переключателями без специализированного ПО.
Стабильный выходной сигнал тока или напряжения для длинных линий связи.
Гальваническая развязка и подавление помех для надежной работы в промышленной среде.
Минимум места в шкафу благодаря ширине 6 мм; удобный доступ к клеммам.

Типичные причины поломок

Перегрузка и перенапряжения по входу/выходу (импульсные помехи, ошибки подключения, неправильная полярность питания 24 В пост. тока).
Нарушение изоляции и короткие замыкания из‑за влаги, конденсата, пыли и агрессивных сред.
Ошибки монтажа термопары (перепутанные полярности, неподходящий удлинительный кабель, плохие контакты холодного спая).
Длительная работа за пределами допустимых условий окружающей среды и вибрации, вызывающие микротрещины и ослабление зажимов.
Электростатические разряды при обслуживании без мер ESD‑защиты.

Как понять, что запчасть вышла из строя

Отсутствие выходного сигнала при гарантированно корректном входном сигнале и питании 24 В.
Сильный дрейф показаний, скачки или «шум» на выходе при стабильной температуре.
Несоответствие диапазона: выход «зависает» у нижнего или верхнего предела при заведомо нормальном входе.
Аномальная индикация состояния (если предусмотрен светодиод): постоянный аварийный сигнал или его отсутствие при включении.
Сильный нагрев корпуса, запах перегрева, следы коррозии или обугливания на клеммах.

Рекомендации по уходу и эксплуатации

Соблюдайте правильную полярность питания 24 В пост. тока, используйте защиту от перенапряжений и корректное заземление шкафа.
Применяйте экранированные кабели для термопар с правильным типом удлинительных проводов; экран заземляйте с одной стороны.
Периодически подтягивайте клеммы и проверяйте отсутствие коррозии; очищайте от пыли сухой щёткой или сжатым воздухом.
Избегайте конденсата: обеспечьте вентиляцию/обогрев шкафа, размешайте модуль вдали от источников тепла и вибраций.
После настройки WAGO 857-810 зафиксируйте положение DIP‑переключателей (закройте крышку, если есть) и задокументируйте конфигурацию.
Планируйте периодическую поверку/калибровку канала температуры, особенно в критичных технологических процессах.

WAGO 857-810 сочетает удобство настройки, компактность 6 мм и стабильный выход тока/напряжения, упрощая интеграцию термопар в системы автоматизации. Соблюдение правил монтажа и регулярный профилактический осмотр продлят срок службы модуля и обеспечат достоверные измерения.

Характеристики

Заказ кратно	1
Минимальный заказ	1
Производитель	Wago
Вес	0 кг

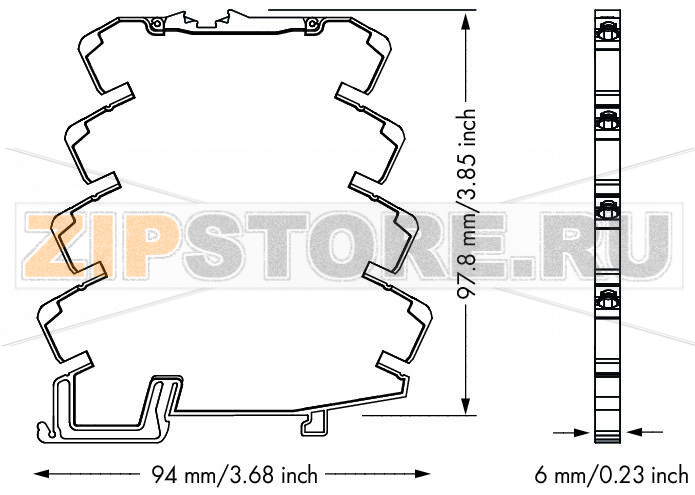

Длина	94 мм
Ширина	6 м
