Описание товара

Short description:

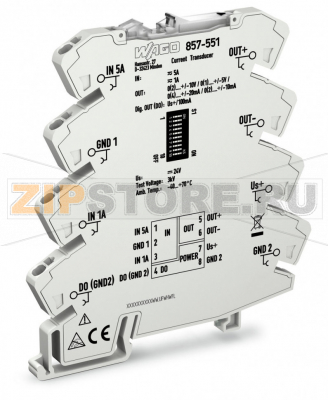

WAGO’s current signal conditioner measures AC/DC currents up to 5 A, converting the input signal to a standard analog signal at the output.

Features:

Two isolated measurement inputs for 1 and 5 A AC/DC (when mounted individually: 6 A AC/DC)
RMS measurement or arithmetic mean value
A digital signal output reacts to configured measurement range limits (on/off switching delay and threshold value switch function can be configured with up to two threshold values).
Switchable filter function
Safe 3-way isolation with 3 kV test voltage per EN 61010-1

Notes:
Only the WAGO Interface Configuration Software can be used to set the measurement range of 0 to 6 A.
Additional setting options via the WAGO Interface Configuration Software

Технические данные

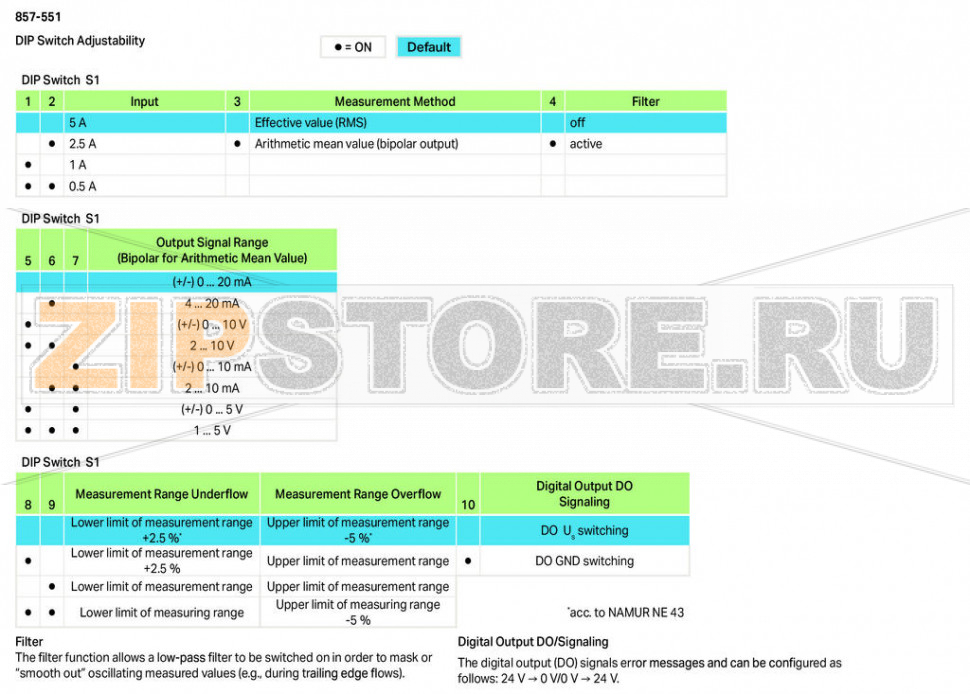

Конфигурирование:

Configuration options

DIP switches
Interface configuration software

Вход:

Input signal type	Current
Input signal, current	AC/DC 0 … 5 A (IN 1; Block arrangement); AC/DC 0 … 6 A (IN 1; Individual arrangement)
Frequency range	16 … 200 Hz
Input resistance (intput/current)	47 m? (IN 1); 10 m? (IN 2)
Входной сигнал (макс.)	15 A (IN 1; 5 s); 10 A (IN 3; 5 s)
Порог реакции	10 mA (IN 1); 2 mA (IN 3)
Resolution (current)	1 mA (IN 1); 0,5 mA (IN 3)

Выход

Output signal type	Current Voltage
Output signal voltage	0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V
Output signal current	0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (can be inverted, also bipolar)
Load impedance (output/voltage)	? 2 k?
Load impedance (output/current)	? 600 ?

Дискретный вывод:

Max. switching voltage (DO)	Применяется напряжение питания
Max. continuous current (DO)	100 mA (no internal restriction)
Количество переключающих порогов	1 или 2 (регулируемые)
Configurable rise/fall delay time (DO)	0 … 60 s (via software)

Signal processing

Метод измерения	Истинное среднеквадратичное измерение (RMS) или среднеарифметическое значение
Фильтр (T10-90)	moving mean value (filtering level: 30)
Step response typ.	60 ms (with software filter 3)
Max. step response	250 ms

Measurement error

Ошибка передачи (полная шкала)	? 0.5 % (of the full scale value)
Температурный коэффициент	1-A-input: ? 0,01 %/K (typ.); ? 0,02 %/K (max.); 5-A-input: ? 0,02 %/K (typ.); ? 0,04 %/K (max.)

Power supply

Nominal supply voltage US	DC 24 V (SELV)
Supply voltage range	±30 %
Current consumption at supply voltage	? 50 mA (+ IDO)

Защита и безопасность:

Measurement category per EN 61010-2-030	CAT II (input 300 VAC)
Note on insulation parameters	Danger: Configuration via the service interface must only be performed with a voltage-free measurement input! The digital output (DO) is at the potential of the supply.
Степень защиты	IP20

Test voltage

Test voltage (input/analog output/supply/service interface)

3 kVAC; 50 Hz; 1 min

Insulation parameters per EN 61010-1

Line-to-neutral conductor voltage (AC) max.	300 V
Line-to-neutral conductor voltage (DC) max.	300 V
Overvoltage category	II
Pollution degree	2
Insulation type (input/analog output/supply/service interface)	Double insulation (impedance and basic insulation) Requirement: The GND 1 input is dangerous when active and the measurement is conducted as a low-side measurement!

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,34 … 2,5 mm? / 22 … 14 AWG
Длина снятия изоляции	9 … 10 mm / 0.35 … 0.39 inch

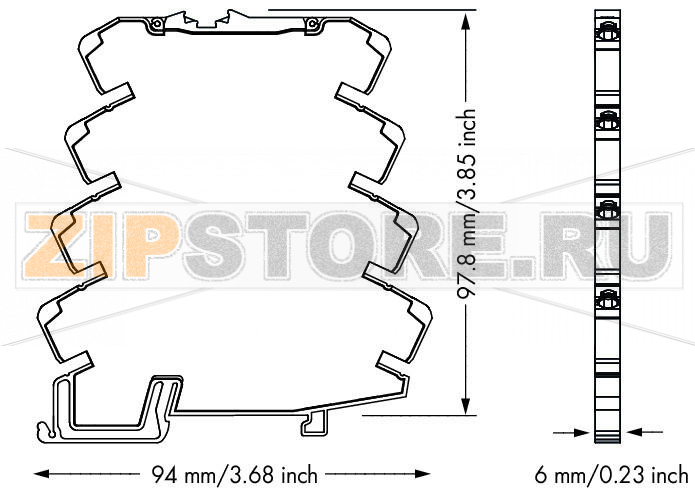

Geometrical Data

Ширина	6 mm / 0.236 inch
Высота от верхнего края DIN-рейки	97,8 mm / 3.85 inch
Длина	94 mm / 3.701 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Вес

43,5

Environmental Requirements

Surrounding air (operating) temperature	-40 … 70 °C (at nominal current)
Surrounding air (storage) temperature	-40 … 85 °C
Temperature range of the connecting cable according to EN 61010-2-201	? (Tsurrounding air + 34 K)
Relative humidity	5 … 95 % (non condensing)
Max. operating altitude	2000 m

Стандарты и спецификации:

Маркировка соответствия	CE
ЭМС - помехоустойчивость	EN 61000-6-2, EN 61326-1
ЭМС - излучение помех	EN 61000-6-3; EN 61326-1
Стандарты и спецификации	EN 61010-1

Коммерческие данные

Тип упаковки	bag
Country of origin	DE
GTIN	4055143967129
Customs tariff number	85437090300
