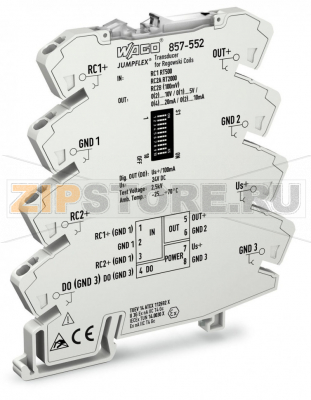

Блок формирования сигнала тока; Вход для катушек Роговского; Сигнал тока и напряжения на выходе; Дискретный выход; Настройка при помощи программного обеспечения; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; 2,50 mm Wago 857-552 Краткое описание:Преобразователь Rogowski записывает среднеквадратичные значения от перем.токов при помощи катушки Rogowski, преобразуя входной сигнал в стандартный аналоговый сигнал на выходе.Характеристики:Поддерживает различные типы катушек RogowskiИстинное среднеквадратичное измерение (TRMS)Конфигурируемый выход сигналаКонфигурирование при помощи DIP-переключателяБезопасная 3-канальная изоляция с тестовым напряжением EN 61140 в 2,5 кВУстановка без прерывания токоведущей шиныИндикация выхода за верхнюю/нижнюю границу диапазона измерений...

Розничная цена

189 $ с НДС

array(34) { ["id"]=> string(6) "170786" ["product_id"]=> string(6) "233400" ["id_1c"]=> NULL ["sku"]=> string(7) "857-552" ["sort"]=> string(1) "0" ["name"]=> string(7) "857-552" ["image_id"]=> NULL ["price"]=> float(17962) ["primary_price"]=> string(10) "189.068012" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(17962) ["unconverted_price"]=> float(189.06) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(17962) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 17 962 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Краткое описание:

Преобразователь Rogowski записывает среднеквадратичные значения от перем.токов при помощи катушки Rogowski, преобразуя входной сигнал в стандартный аналоговый сигнал на выходе.

Характеристики:

Поддерживает различные типы катушек Rogowski
Истинное среднеквадратичное измерение (TRMS)
Конфигурируемый выход сигнала
Конфигурирование при помощи DIP-переключателя
Безопасная 3-канальная изоляция с тестовым напряжением EN 61140 в 2,5 кВ
Установка без прерывания токоведущей шины
Индикация выхода за верхнюю/нижнюю границу диапазона измерений

Примечание:
Additional setting options via WAGO interface configuration software/app

Технические данные

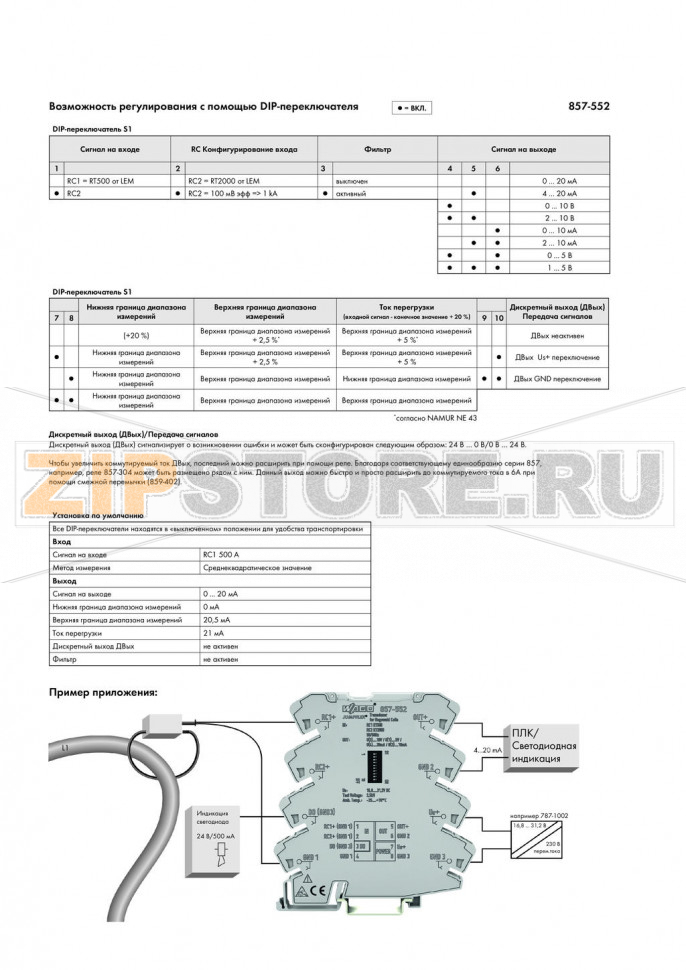

Конфигурирование:

Configuration options

DIP switches
Interface configuration software
Interface configuration app

Вход:

Input signal type	Voltage
Input signal voltage	50 Hz sinusoidal signals: AC 10,05 mV (RC1); AC 40,2 mV (RC2A); AC 90 mV (RC2B)
Sensitivity	RC2B: 22,5 mV/kA
Measurement range, current	AC 500 A (RC1); AC 2000 A (RC2A); AC 4000 A (RC2B)
Frequency range	50 Hz (Sinusoidal signals)
Порог реакции	< 1 % (от номинального значения из диапазона измерений)
Resolution (current)	250 mA (RC1) 1 A (RC2A) 1.5 A (RC2B)

Выход

Output signal type	Current Voltage
Output signal voltage	0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V
Output signal current	0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA
Load impedance (output/voltage)	? 1 k?
Load impedance (output/current)	? 600 ?

Дискретный вывод:

Max. switching voltage (DO)	Применяется напряжение питания
Max. continuous current (DO)	100 mA (no internal restriction)
Количество переключающих порогов	1 (adjustable)

Signal processing

Метод измерения	Истинное среднеквадратичное измерение
Max. operating frequency	2 kHz
Фильтр (T10-90)	moving mean value (filtering level: 30)
Step response typ.	60 ms

Measurement error

Ошибка передачи (полная шкала)	? 1 % (of the full scale value)
Температурный коэффициент	? 0,01 %/K

Power supply

Type of power supply	24 VDC
Nominal supply voltage US	DC 24 V
Supply voltage range	±30 %
Current consumption at supply voltage	? 40 mA (+ IDO)

Защита и безопасность:

Test voltage (input/output/supply)	AC 2,5 kV; 50 Hz; 1 min
Степень защиты	IP20

Test voltage

Test voltage (input/output/supply)

AC 2,5 kV; 50 Hz; 1 min

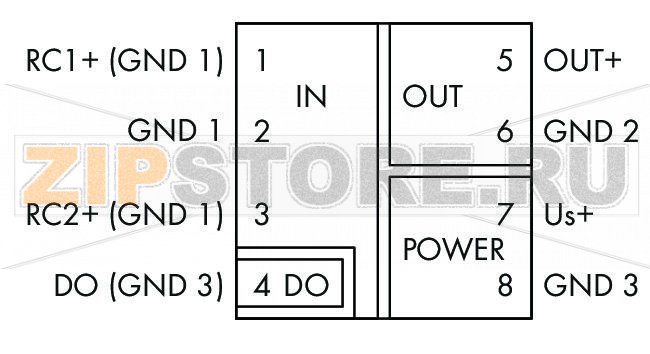

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,34 … 2,5 mm? / 22 … 14 AWG
Длина снятия изоляции	9 … 10 mm / 0.35 … 0.39 inch

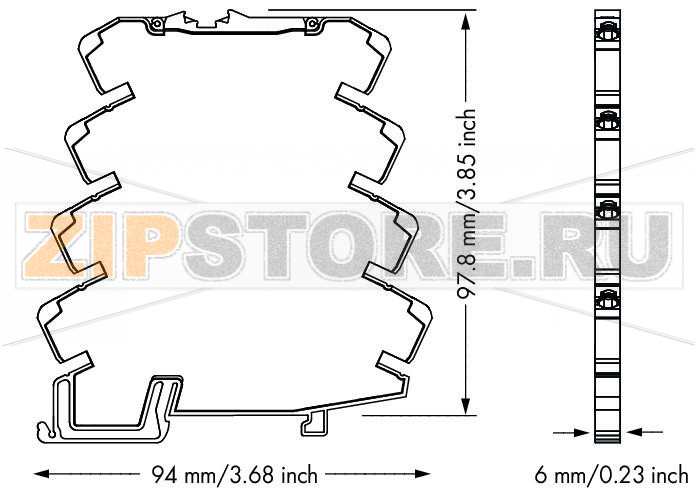

Geometrical Data

Ширина	6 mm / 0.236 inch
Высота от верхнего края DIN-рейки	97,8 mm / 3.85 inch
Длина	94 mm / 3.701 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Пожарная нагрузка	0,42 MJ
Вес	35,1 g

Environmental Requirements

Surrounding air (operating) temperature	-25 … 70 °C
Surrounding air (storage) temperature	-40 … 85 °C

Стандарты и спецификации:

Маркировка соответствия

Коммерческие данные

Product Group	6 (Interface Electronics)
Тип упаковки	bag
Country of origin	DE
GTIN	4050821476917
Customs tariff number	85437090300
