Short description:

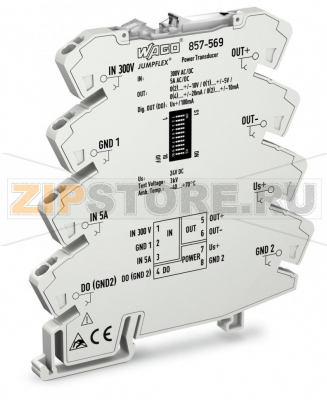

This power measurement module measures both AC/DC voltages and currents, converting the input signal into a standard analog signal at the output.
Measured value processing can be switched between RMS value or arithmetic mean value and between effective, apparent or reactive power, and phase angle.Features:
Технические данные

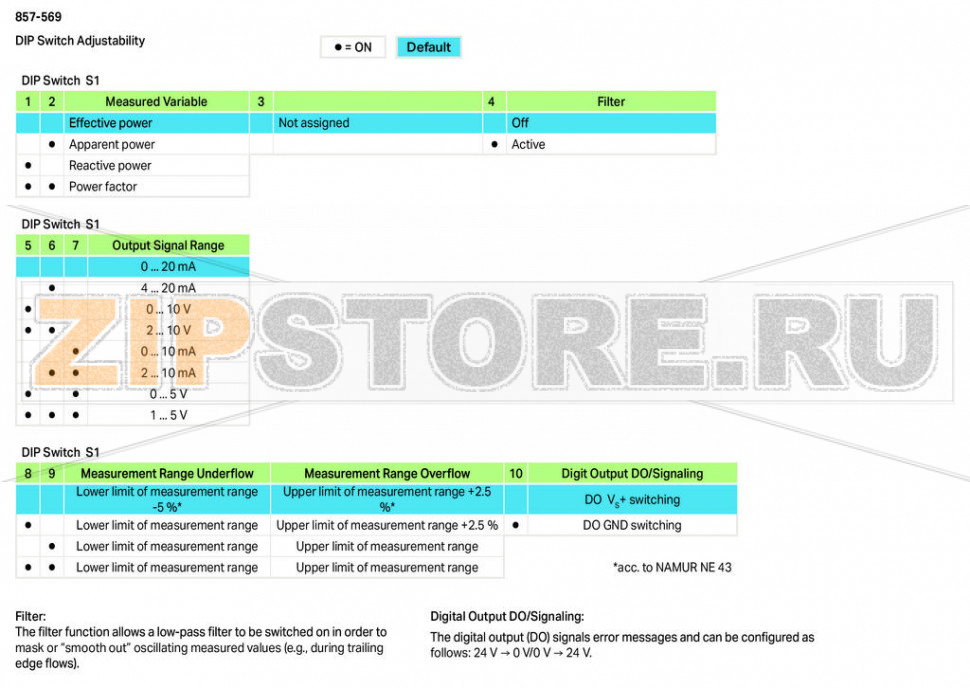

Конфигурирование:
| Configuration options | DIP switches Interface configuration software Interface configuration app |
Вход:
| Input signal type | Voltage Current |
| Input signal voltage | AC/DC 300 V (IN 1) |
| Input signal, current | AC/DC 0 … 5 A (IN 2) |
| Frequency range | 15 … 70 Hz (AC) |
| Input resistance (intput/current) | ? 10 m? |
| Input resistance (input/voltage) | ? 300 k? |
| Входной сигнал (макс.) | 10 A AC/DC (IN 2; permanent) |
| Макс. входное напряжение (V) | 600 V (IN 1; permanent) |
| Порог реакции | 300 mV (IN 1); 10 mA (IN 2) |
| Resolution (voltage) | 30 mV (IN 1) |
| Resolution (current) | 1 mA (IN 2) |
Выход
| Output signal type | Current Voltage |
| Output signal voltage | 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Output signal current | 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (can be inverted, also bipolar) |
| Load impedance (output/voltage) | ? 1 k? |
| Load impedance (output/current) | ? 600 ? |
Дискретный вывод:
| Max. switching voltage (DO) | Применяется напряжение питания |
| Max. continuous current (DO) | 100 mA (no internal restriction) |
| Количество переключающих порогов | 1 или 2 (регулируемые) |
| Configurable rise/fall delay time (DO) | 0 … 60 s (via software) |
Signal processing
| Метод измерения | RMS measurement; Arithmetic mean value |
| Max. operating frequency | 2 kHz |
| Фильтр (T10-90) | moving mean value (filtering level: 30) |
| Step response typ. | 100 ms |
Measurement error
| Ошибка передачи (полная шкала) | ? 0.5 % (of the full scale value) |
| Температурный коэффициент | ? 0.01 %/K |
Power supply
| Type of power supply | 24 VDC |
| Nominal supply voltage US | DC 24 V |
| Supply voltage range | ±30 % |
| Current consumption at supply voltage | ? 46 mA (+ IDO) |
Защита и безопасность:
| Measurement category per EN/UL 61010-2-030 | CAT II (input) |
| Note on insulation parameters | Danger: Configuration via the service interface must only be performed with a voltage-free measurement input! The digital output (DO) is at the potential of the supply. |
| Степень защиты | IP20 |
Test voltage
| Test voltage (input/analog output/supply/service interface) | 2.5 kVAC; 50 … 60 Hz; 1 min |
Insulation parameters per EN/UL 61010-1
| Line-to-neutral conductor voltage (AC) max. | 150 V |
| Overvoltage category | II |
| Pollution degree | 2 |
Insulation parameters per EN 61010-1
| Line-to-neutral conductor voltage (AC) max. | 300 V |
| Overvoltage category | II |
| Pollution degree | 2 |
| Insulation type (input/analog output/supply/service interface) | Double insulation (impedance and basic insulation) Requirement: The GND 1 input is dangerous when active and the measurement is conducted as a low-side measurement! |

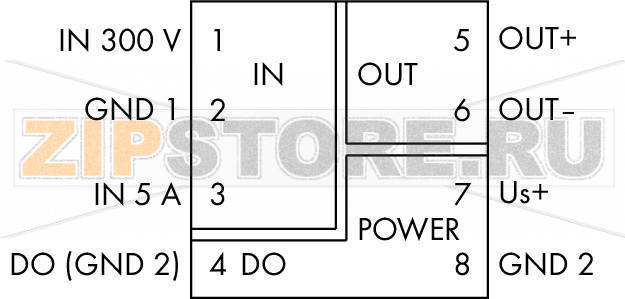

Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,34 … 2,5 mm? / 22 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

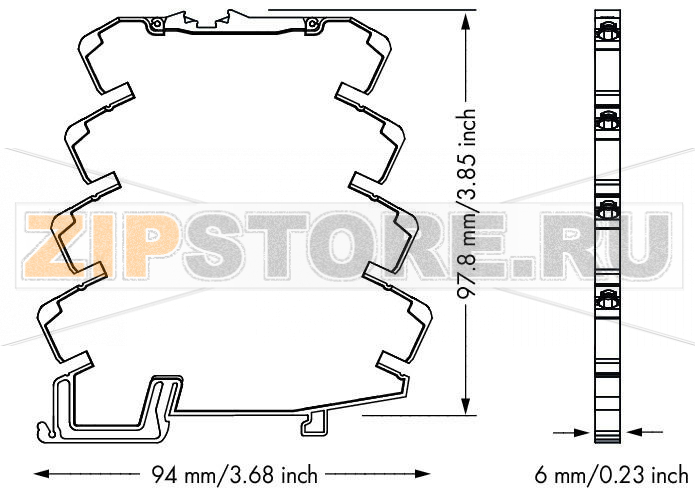

Geometrical Data
| Ширина | 6 mm / 0.236 inch |
| Высота от верхнего края DIN-рейки | 97,8 mm / 3.85 inch |
| Длина | 94 mm / 3.701 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Пожарная нагрузка | 0,015 MJ |
| Вес | 39,2 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … 70 °C (at nominal current) |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Temperature range of the connecting cable according to EN 61010-2-201 | ? (Tsurrounding air + 10 K) |
| Temperaturbereich der Anschlussleitung gema? UL 61010-2-201 min. | 90 °C |
| Max. operating altitude | 2000 m |
Стандарты и спецификации:
| Маркировка соответствия | CE |
| ЭМС - помехоустойчивость | EN 61000-6-2; EN 61326-2-3; EN 50121-3-2 |
| ЭМС - излучение помех | EN 61000-6-3; EN 61326-2-3; EN 50121-3-2 |
| Стандарты и спецификации | EN 61010-1; EN 61373 |
Коммерческие данные
| Тип упаковки | bag |
| Country of origin | DE |
| GTIN | 4055143501026 |
| Customs tariff number | 85437090300 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
