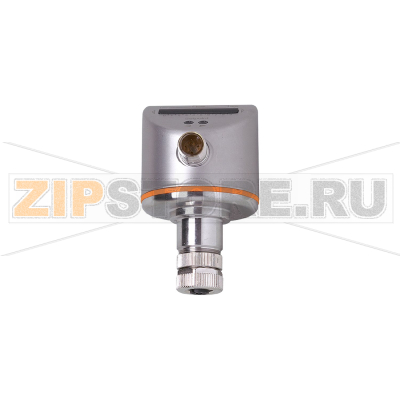

Блок оценочной электроники для датчиков потока IFM SR5900

Описание товара

• Блок оценочной электроники для датчиков потока
• PNP
• Разъем

IFM SR5900 (каталожный номер SRM12XXBFPKG/) — это блок оценочной электроники для датчиков потока, предназначенный для преобразования и контроля сигналов датчика с выдачей надежного PNP-коммутируемого сигнала на систему управления. Узел применяется в системах контроля циркуляции в трубопроводах, в схемах защиты насосов от «сухого хода», мониторинга охлаждающих контуров, а также в технологических линиях, где требуется контроль наличия или порогового уровня потока. Подключение датчика к блоку выполняется через разъем, что упрощает монтаж и сервис.

Назначение и применение

Блок оценочной электроники для датчиков потока IFM SR5900 принимает сигнал от первичного преобразователя потока и формирует стабильный логический выход PNP для ПЛК, реле или других исполнительных устройств. Используется для сигнализации достижения порога, контроля минимального/максимального потока, фиксации аварийных состояний и межуровневой сигнализации. Решение подходит для непрерывной эксплуатации в промышленных условиях при корректном подборе датчика и схемы подключения.

Монтаж и подключение

Подключение выполняется согласно схеме производителя: питание, вход от датчика и PNP-выход на систему управления. Следует соблюдать полярность, тип выхода (PNP) и совместимость датчика по сигналу. Рекомендуется прокладывать сигнальные линии отдельно от силовых, применять экранированные кабели при наличии сильных электромагнитных помех, обеспечить качественную фиксацию и герметизацию разъемного соединения. Настройка порога и логики срабатывания выполняется в соответствии с руководством по эксплуатации для SRM12XXBFPKG/.

Как понять, что запчасть вышла из строя

• Отсутствие реакции выхода при очевидном наличии потока или при проверке тестовым сигналом.
• Постоянно активный или постоянно неактивный PNP-выход независимо от состояния датчика.
• Нестабильная работа: ложные срабатывания, дребезг, хаотичная индикация на светодиодах состояния (если предусмотрены).
• Перегрев корпуса, запах перегрева, следы оплавления в зоне разъема или контактной группы.
• Регулярные сообщения об ошибке/коротком замыкании на входах ПЛК, к которым подключен выход блока.

Распространенные причины поломок

• Переполюсовка или перенапряжение питания, импульсные помехи, пробой из-за ESD.
• Перегрузка или короткое замыкание по цепи PNP-выхода, подключение нагрузки выше допустимой.
• Несоответствие типа сигналов/схемы (например, попытка работы с несовместимым датчиком или смешение PNP/NPN).
• Попадание влаги, конденсат, недостаточная герметизация разъемов, коррозия контактов.
• Механические воздействия: вибрация, рывки кабеля, повреждение разъемного соединения.
• Превышение допустимого температурного диапазона или длительная работа в зоне верхних пределов.
• Сильные электромагнитные помехи при отсутствии экранирования и правильного заземления.

Быстрая диагностика

• Проверить питание на клеммах/разъеме мультиметром и целостность кабеля.
• Исключить неисправность первичного датчика, подав на вход известный исправный сигнал.
• Осмотреть и очистить контакты разъема, проверить уплотнение и фиксацию.
• Сбросить настройки/перепроверить пороги (по инструкции к IFM SR5900) и протестировать срабатывание.
• Сравнить работу с заведомо исправным блоком или на резервном канале.

Рекомендации по уходу и эксплуатации

• Периодический визуальный осмотр разъема и кабеля: отсутствие люфта, трещин, следов влаги и коррозии.
• Очистка от пыли и загрязнений мягкой сухой салфеткой; при необходимости — изопропиловый спирт. Не использовать агрессивные растворители.
• Проверка затяжки резьбового соединения разъема и состояния уплотнительного кольца.
• Соблюдение температурного режима и защита от конденсата: монтаж в шкафу, вентиляция, дистанция от источников тепла.
• Раз в 6–12 месяцев — контроль порогов/логики срабатывания и тест интеграции с ПЛК.
• Раздельная прокладка сигнальных и силовых кабелей, применение экранов и гальванической развязки при необходимости.
• Хранить и перевозить блок в оригинальной упаковке, избегая ударов и статических разрядов.

При замене рекомендуется использовать оригинальный IFM SR5900 с номером SRM12XXBFPKG/ и проверять совместимость с установленными датчиками потока и входными каскадами ПЛК (PNP). Корректный монтаж, соблюдение полярности и условий эксплуатации — основа стабильной работы и длительного срока службы блока оценочной электроники.
