Блок контроля зажигания Rational SCC WE, CM P 61-202

Name: Блок контроля зажигания Rational SCC WE, CM P 61-202
Brand: Rational
SKU: 74.00.883

Каталожный номер 74.00.883

Блок контроля зажигания Rational SCC WE, CM P 61-202 Блок автоматического контроля зажигания Rational 74.00.883 предназначен для применения в газовых пароконвектоматах серий SelfCookingCenter WhiteEfficiency (SCC WE) и CombiMaster Plus (CM P) типоразмеров 61–202. Электронный модуль участвует в управлении системой розжига и контроле работы связанных с ней компонентов. Он принимает и обрабатывает управляющие сигналы, обеспечивает последовательность запуска и взаимодействует с цепями оборудования.

Блок контроля зажигания Rational SCC WE, CM P 61-202 - Блок контроля зажигания Rational SCC WE, CM P 61-202

Розничная цена

500 $ с НДС

array(34) { ["id"]=> string(5) "22178" ["product_id"]=> string(5) "40941" ["id_1c"]=> NULL ["sku"]=> string(9) "74.00.883" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> string(1) "0" ["price"]=> float(47502) ["primary_price"]=> string(10) "500.006052" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(1) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(1) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(47502) ["unconverted_price"]=> float(500) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(47502) ["original_compare_price"]=> float(0) ["features"]=> array(12) { ["brend"]=> array(1) { [1642]=> string(8) "Rational" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46632]=> string(49) "пароконвектомата газового" } ["tip_zapchasti"]=> array(2) { [168022]=> string(49) "Блок контроля поджига газа" [43431]=> string(29) "Блок управления" } ["podkhodit_dlya"]=> string(207) "Rational:
CM 101 G - WE PLUS, CM 102 G - WE PLUS, CM 201 G - WE PLUS, CM 202 G - WE PLUS, CM 61 G - WE PLUS, CM 62 G - WE PLUS, SCC 101 G - WE, SCC 201 G - WE, SCC 202 G - WE, SCC 61 G - WE, SCC 62 G - WE" ["sovmestimy_katalozhnye_nomera"]=> string(264) "70.01.530S - Frima
7400883 - Frima
7400883S - Frima
107679 - GEV
107679 - Gorenje
7111495 - LF
OIG13 - Lincat
107679 - Rational
70.01.530S - Rational
74.00.883 - Rational
7400883 - Rational
7001530S - Rational" ["originalnoe_nazvanie_proizvoditelya_zapchasti"]=> string(123) "7111495 Блок автоматического контроля зажигания Rational SCC_WE, CM_P 61-202 70.01.530S" ["weight"]=> object(shopDimensionValue)#1213 (10) { ["id":"shopDimensionValue":private]=> string(5) "11029" ["value":"shopDimensionValue":private]=> string(3) "470" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.47" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1208 (10) { ["id":"shopDimensionValue":private]=> string(5) "10507" ["value":"shopDimensionValue":private]=> string(2) "85" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.085" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1210 (10) { ["id":"shopDimensionValue":private]=> string(5) "13119" ["value":"shopDimensionValue":private]=> string(3) "135" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.135" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1211 (10) { ["id":"shopDimensionValue":private]=> string(5) "12601" ["value":"shopDimensionValue":private]=> string(3) "145" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.145" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["strana"]=> string(16) "Германия" ["foto_aktualnoe"]=> object(shopBooleanValue)#1207 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } } }

≈ 47 502 ₽ с НДС

Купить в 1 клик

Наличие на складах:

Москва: 0 шт.

Санкт-Петербург: 1 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Блок автоматического контроля зажигания Rational 74.00.883 предназначен для применения в газовых пароконвектоматах серий SelfCookingCenter WhiteEfficiency (SCC WE) и CombiMaster Plus (CM P) типоразмеров 61–202. Электронный модуль участвует в управлении системой розжига и контроле работы связанных с ней компонентов. Он принимает и обрабатывает управляющие сигналы, обеспечивает последовательность запуска и взаимодействует с цепями оборудования.

Исправная работа блока необходима для штатного запуска газовой горелки и безопасной эксплуатации пароконвектомата. При отсутствии подтверждения требуемых условий модуль препятствует продолжению рабочего цикла, после чего система управления может вывести сообщение об ошибке. Запчасть применяется при ремонте оборудования Rational и подбирается по каталожному номеру, модели, типоразмеру и серийному номеру аппарата.

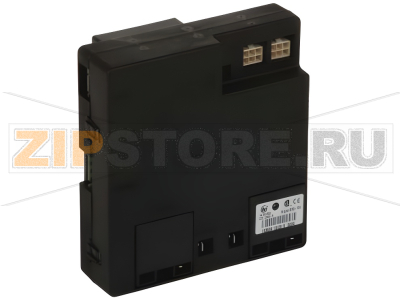

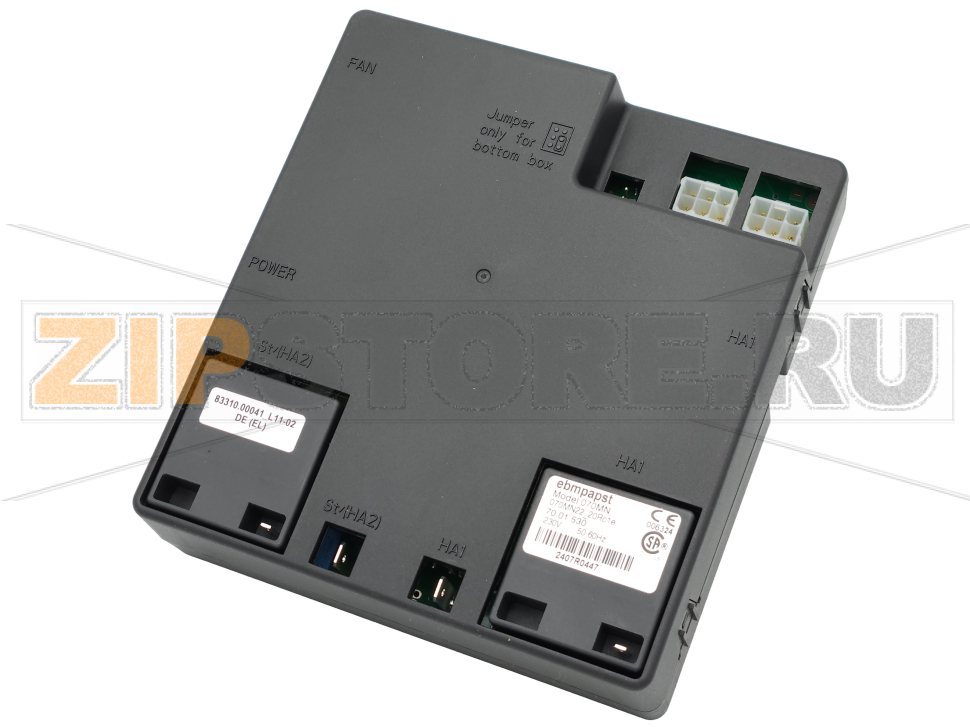

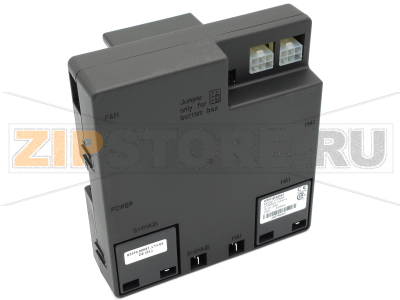

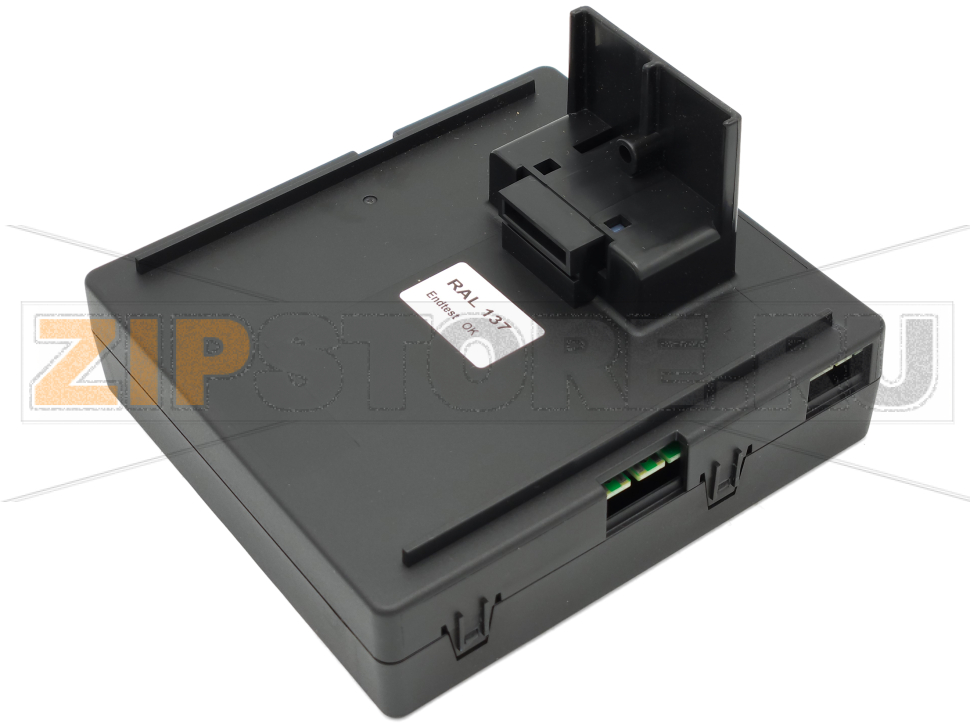

Корпус блока изготовлен из чёрного пластика. На нём предусмотрены разъёмы для подключения штатной проводки, направляющие и крепёжные элементы. На фотографиях видны обозначения разъёмов и зон подключения: FAN, POWER, HA1, St1(HA2), а также надпись «Jumper only for bottom box». На корпусе присутствуют наклейки с маркировками «RAL 737, Endtest OK», «83310.00041_L11-02, DE (EL)» и этикетка ebm-papst. Эти данные могут использоваться как дополнительные ориентиры при сравнении демонтированного и нового модуля, однако основным идентификатором запчасти является артикул Rational 74.00.883.

Назначение

автоматическое управление последовательностью розжига;
контроль работы компонентов газовой системы;
обработка управляющих и контрольных сигналов;
взаимодействие с электронной системой пароконвектомата;
блокировка рабочего цикла при обнаружении неисправности.

Синонимы

Автомат розжига Rational, блок розжига, модуль контроля пламени, контроллер зажигания, устройство управления горелкой, электронный блок газовой системы, блок автоматического контроля зажигания Rational.

Признаки неисправности

горелка не запускается либо розжиг происходит нестабильно;
аппарат прекращает цикл сразу после попытки запуска;
на дисплее регулярно появляются ошибки газовой системы или розжига;
отсутствуют управляющие сигналы при исправных датчиках, электродах, проводке и газовой арматуре;
на корпусе заметны следы перегрева, оплавления, попадания влаги или повреждения разъёмов;
неисправность подтверждена сервисной диагностикой.

Перечисленные симптомы могут быть вызваны электродом розжига, ионизационным контролем, газовым клапаном, вентилятором, проводкой или недостаточным давлением газа. Заменять блок следует только после комплексной проверки. Диагностику, монтаж и первый запуск должен выполнять квалифицированный специалист при отключённых электропитании и подаче газа.

Уход и эксплуатация

Специальное обслуживание модулю не требуется. Необходимо защищать его от воды, конденсата, жира и перегрева, следить за состоянием вентиляции электрического отсека и плотностью соединений. Нельзя вскрывать корпус, очищать контакты абразивами или наносить смазку на разъёмы без соответствующего указания производителя. Во время технического обслуживания рекомендуется проверять фиксацию штекеров, состояние проводов и отсутствие окисления.

Комплектация

блок контроля зажигания Rational — 1 шт.;

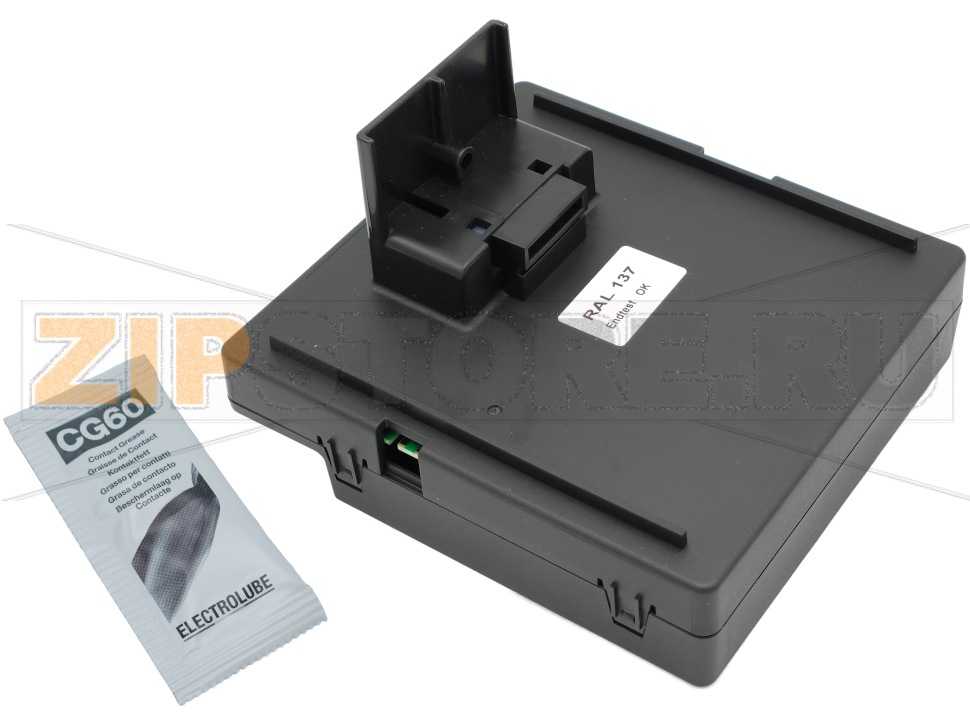

пакет контактной смазки Electrolube CG60 — 1 шт.

Каталожный номер: 74.00.883. Перед заказом рекомендуется проверить совместимость по серийному номеру пароконвектомата.

Характеристики

Производитель	Rational
Запчасть предназначена для	пароконвектомата газового
Тип запчасти	Блок контроля поджига газа Блок управления
Подходит для	Rational: CM 101 G - WE PLUS, CM 102 G - WE PLUS, CM 201 G - WE PLUS, CM 202 G - WE PLUS, CM 61 G - WE PLUS, CM 62 G - WE PLUS, SCC 101 G - WE, SCC 201 G - WE, SCC 202 G - WE, SCC 61 G - WE, SCC 62 G - WE
Совместимые каталожные номера	70.01.530S - Frima 7400883 - Frima 7400883S - Frima 107679 - GEV 107679 - Gorenje 7111495 - LF OIG13 - Lincat 107679 - Rational 70.01.530S - Rational 74.00.883 - Rational 7400883 - Rational 7001530S - Rational
Оригинальное название производителя запчасти	7111495 Блок автоматического контроля зажигания Rational SCC_WE, CM_P 61-202 70.01.530S
Вес	470 г
Длина	85 мм
Ширина	135 мм
Высота	145 мм
Страна производства	Германия
Фото актуальное	Да
