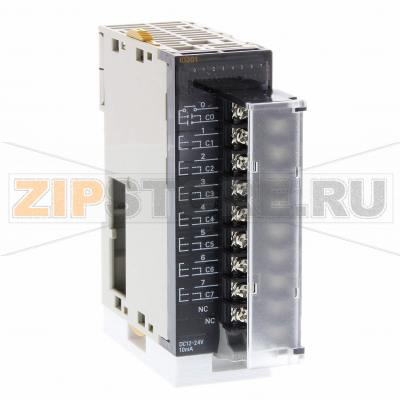

Блок цифрового ввода/вывода Omron CJ1W-ID201

Описание товара

Omron CJ1W-ID201 — компактный модуль дискретного ввода для контроллеров серии CJ, предназначенный для подключений сигналов от датчиков, концевых выключателей, кнопок и других полевых устройств с логикой 24 В DC. Модуль работает в составе шины CJ I/O Bus и устанавливается непосредственно в стойку контроллера, обеспечивая стабильную и предсказуемую работу системы автоматизации. Благодаря поддержке как PNP, так и NPN-схем включения, Omron CJ1W-ID201 удобно интегрировать в существующие решения без переделки обвязки.

Модуль рассчитан на промышленную эксплуатацию в шкафах управления и ориентирован на задачи, где требуется надежная фильтрация помех и уверенное считывание дискретных сигналов. Наличие съемного клеммного разъема с винтовыми зажимами упрощает обслуживание, замену и первичный монтаж — проводка остается на разъеме, что сокращает простой оборудования при сервисных работах.

Монтаж и подключение

Установка Omron CJ1W-ID201 выполняется на направляющих контроллера с соблюдением шагов, рекомендованных производителем: питание контроллера должно быть снято, клеммник заранее подготовлен и промаркирован. При подключении важно корректно выбрать схему (PNP/NPN) и обеспечить единый контур заземления с остальным оборудованием шкафа. Для повышения помехоустойчивости используйте экранированные кабели на длинных линиях и разносите силовую и сигнальную проводку.

Как понять, что модуль вышел из строя

• Контроллер перестает «видеть» отдельные входы или все каналы сразу, при исправных датчиках и корректном напряжении питания.
• Индикаторы состояния входов на лицевой панели не соответствуют реальным сигналам (постоянно погашены или горят при отсутствии входного сигнала).
• Периодические «ложные» срабатывания, не устраняющиеся корректировкой фильтрации и проверкой проводки.
• Сообщения или коды ошибок контроллера, относящиеся к I/O-модулю (ошибка слота или шины).
• Следы перегрева, потемнение пластика, запах гари, коррозия клемм.

Типичные причины поломок

• Подача на входы напряжения выше допустимого или переполюсовка при пуско-наладке.
• Импульсные перенапряжения от индуктивных нагрузок при отсутствии демпфирующих цепей (диоды, RC-цепочки).
• Короткие замыкания в полевой проводке, повреждения изоляции кабелей.
• Нарушение экранирования и заземления, сильные помехи и наводки.
• Попадание влаги, пыли, агрессивных аэрозолей, образование конденсата в шкафу.
• Чрезмерная вибрация или механическое воздействие, ослабление винтовых соединений.
• Длительная работа вне температурного диапазона, недостаточная вентиляция шкафа.

Быстрая диагностика на месте

• Проверьте напряжение питания и фактическое напряжение на клеммах входов относительно общего.
• Сымитируйте сигнал тестовой перемычкой от источника 24 В на соответствующий вход.
• Исключите внешние причины: целостность кабелей, исправность датчиков, корректность PNP/NPN-схемы.
• Временно снизьте программную фильтрацию входов и оцените реакцию.
• При наличии — сравните работу в другом слоте или с заведомо исправным модулем.

Рекомендации по уходу и эксплуатации

• Периодически подтягивайте винтовые клеммы, проверяйте состояние проводников и маркировку.
• Очищайте модуль от пыли сухим воздухом, не используйте агрессивные жидкости.
• Соблюдайте разделение силовых и сигнальных линий, применяйте экранирование на длинных трассах.
• Ставьте демпфирующие элементы на катушечные нагрузки (реле, клапаны, контакторы).
• Контролируйте микроклимат шкафа: температура, влажность, отсутствие конденсата.
• При работах по монтажу/обслуживанию полностью снимайте питание контроллера.

Omron CJ1W-ID201 — практичное решение для систем на базе контроллеров CJ, которое сочетает простоту обслуживания и устойчивость к помехам. Соблюдение базовых правил монтажа и ухода существенно продлевает срок службы и снижает риск внеплановых остановов.
