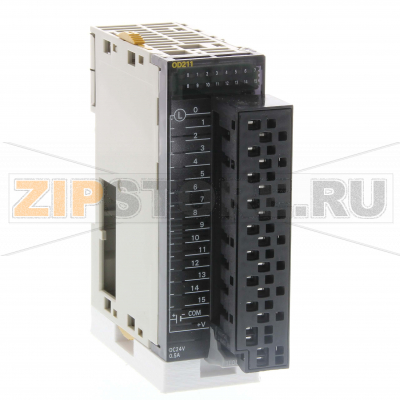

Блок цифрового ввода/вывода Omron CJ1W-OD211(SL)

Описание товара

Omron CJ1W-OD211(SL) — надежный модуль цифровых выходов для систем на базе шины CJ I/O Bus, предназначенный для коммутации исполнительных устройств в промышленной автоматизации. Транзисторные NPN-выходы обеспечивают быстрый отклик и стабильную работу с разнообразными нагрузками постоянного тока. Съемный безвинтовой разъем упрощает монтаж и обслуживание, а компактный форм-фактор позволяет эффективно использовать пространство в шкафу управления.

Применение

Модуль подходит для управления клапанами, сигнальными лампами, реле, маломощными приводами и другими исполнительными устройствами, где требуется быстрое и частое переключение. Omron CJ1W-OD211(SL) часто используется на конвейерных линиях, в упаковочном оборудовании, системах розлива, сортировке и сборочных участках. Индикация состояния выходов помогает ускорить диагностику на месте.

Монтаж и подключение

Рекомендуется соблюдать полярность источника питания и корректную коммутацию общих клемм. Для безвинтовых клемм используйте правильно подготовленные жилы (либо наконечники), контролируйте глубину посадки проводника. Разделяйте силовые и сигнальные линии, минимизируйте петли земли и прокладку рядом с источниками помех. Перед заменой или переподключением модуль и контроллер следует обесточивать. Нагрузки с индуктивной составляющей необходимо снабжать цепями подавления перенапряжений.

Типичные причины отказов

• Перегрузка по току или длительная работа на предельных режимах, приводящая к деградации выходных транзисторов.
• Отсутствие демпфирующих цепей на индуктивных нагрузках (обратные диоды, варисторы), из-за чего возникают выбросы напряжения.
• Короткие замыкания на линии нагрузки или ошибочная полярность питания.
• Импульсные помехи и перенапряжения в сети питания, электростатические разряды.
• Попадание пыли, влаги, конденсата, агрессивных сред; нарушение условий эксплуатации по температуре.
• Механические воздействия на съемный разъем, ослабление контакта проводников.

Как понять, что запчасть вышла из строя

• При подаче команды выход не изменяет состояние нагрузки, хотя питание и управляющая логика исправны.
• Выход «залип» во включенном или выключенном состоянии, не реагирует на программу контроллера.
• Наблюдается аномальный нагрев, запах гари, потемнение корпуса или следы оплавления на клеммном разъеме.
• Сразу несколько каналов работают нестабильно — признак проблем с внешним питанием или общими клеммами.
• Измерение мультиметром показывает отсутствие изменения уровня на выводе при переключении команды.
• После перестановки нагрузки на заведомо исправный канал неисправность «переезжает» — вероятен дефект нагрузки или проводки; если остается на канале — возможен отказ транзистора.

Рекомендации по уходу и профилактике

• Периодически очищайте модуль от пыли сухой кистью или осушенным воздухом, избегайте агрессивных средств.
• Контролируйте токи нагрузок, при необходимости используйте внешние предохранители и электронную защиту линий.
• Обязательно ставьте демпфирующие элементы на катушки реле, контакторов и клапанов.
• Обеспечьте нормальную вентиляцию шкафа, соблюдайте температурный режим и расстояния между модулями.
• Регулярно проверяйте качество посадки проводов в безвинтовых клеммах, при сервисе переустанавливайте разъем.
• Не используйте модуль в цепях функциональной безопасности; для таких задач применяются специализированные устройства.
• При замене фиксируйте маркировку проводов, извлекайте съемный разъем, выполняйте проверку работы каналов после пуска.

Omron CJ1W-OD211(SL) оптимален для построения надежных и компактных распределенных систем управления. При корректном подборе нагрузок и соблюдении правил монтажа модуль обеспечивает длительную безотказную работу и упрощает обслуживание оборудования.
