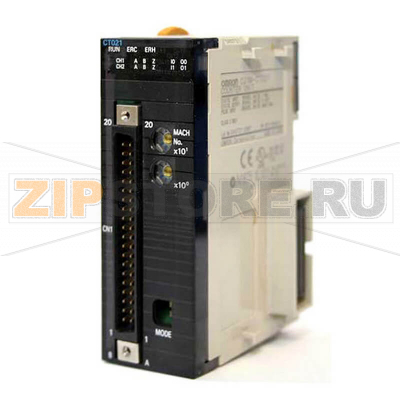

Блок управления движением/позиционированием Omron CJ1W-CT021

Описание товара

Omron CJ1W-CT021 — модуль высокоскоростного счетчика для ПЛК серии CJ1, предназначенный для точного учета импульсов от инкрементальных энкодеров и датчиков с фазами A/B/Z. Он применяется в задачах позиционирования, измерения скорости и длины, регистрации меток, синхронизации приводов и контроля процесса резки «в размер». Поддержка как дифференциальных входов (RS‑422), так и открытого коллектора обеспечивает совместимость с широким спектром энкодеров и датчиков. Два независимых канала позволяют обслуживать две оси или раздельные технологические участки на одном модуле, при этом высокая помехоустойчивость и работа на частотах до 500 кГц обеспечивают стабильность измерений на высоких скоростях.

Модуль CJ1W-CT021 подключается по внутренней шине CJ I/O и конфигурируется через стандартные средства программирования Omron. Статусы каналов, флаги ошибок и данные счетчиков доступны из областей памяти ПЛК, что упрощает диагностику и построение логики управления. Поддерживаются типичные режимы подсчета инкрементальных энкодеров (A/B с индексом Z), а также программный или аппаратный сброс по метке нуля. Правильный выбор типа входа (RS‑422 или открытый коллектор), согласование уровней и экранирование линий критичны для корректной работы на высоких частотах.

Типичные причины неисправностей

• Ошибки монтажа и разводки: смешение схем включения RS‑422 и «открытого коллектора», не подключенная «земля», перепутанные пары A/A̅, B/B̅, слабо затянутые винтовые клеммы.
• Электрические перенапряжения и помехи: подача 24 В на сигнальные входы, наводки от силовых линий, отсутствие общего заземления, грозовые и коммутационные импульсы.
• Несоответствие характеристик датчика: использование энкодера с другой логикой выходов или превышение допустимой частоты счета.
• Неблагоприятная среда: перегрев в шкафу, вибрации, пыль, конденсат и коррозия контактов, масляный туман.
• Механические повреждения: износ/поломка разъема, погнутые контакты, трещины печатной платы при ударных нагрузках.
• Ошибки параметрирования: неверно выбранный режим счета, запрещающие маски, некорректные фильтры по времени — внешне выглядит как «не считает», хотя аппаратно модуль исправен.

Как понять, что модуль вышел из строя

• ПЛК не видит модуль при старте, индикация ERR/ALM активна, появляются коды ошибок по шине ввода‑вывода.
• Отсутствует изменение счетчиков при вращении энкодера; диагностические биты фаз A/B/Z не меняются.
• Счет нестабилен: спорадические скачки, самопроизвольные сбросы, «дрожание» значений при неподвижном валу.
• Не работает сброс по Z‑фазе или фиксация событий на высоких скоростях, несмотря на корректную проводку и датчик.
• Сильный нагрев корпуса, запах гари, следы обугливания, физические повреждения разъема.

Рекомендации по эксплуатации и уходу

• Используйте экранированные витые пары для A/B/Z; для длинных линий предпочтителен дифференциальный интерфейс RS‑422. Экран заземляйте с одной стороны на шину PE шкафа.
• Разводите сигнальные кабели отдельно от силовых; применяйте ферриты и фильтры для подавления помех, при необходимости выделяйте питание энкодера.
• Настройте время входного фильтра с учетом скорости линии и уровня помех, проверяйте корректность выбранного типа входа и полярности сигналов.
• Соблюдайте температурный режим и вентиляцию шкафа, исключайте конденсат и попадание пыли/масла; периодически очищайте модуль сухим воздухом.
• Регулярно проверяйте надежность затяжки клемм, состояние экрана и целостность изоляции; контролируйте индикаторы состояния и диагностические слова в ПЛК.
• Любые подключения/отключения производите при снятом питании, соблюдайте ESD‑защиту и маркировку проводов для облегчения замены.

Применение Omron CJ1W-CT021 позволяет повысить точность позиционирования и надежность учета импульсов в системах автоматизации, сохраняя совместимость с существующей архитектурой CJ1 и минимизируя время ввода в эксплуатацию благодаря стандартному интерфейсу и отлаженным средствам диагностики.

Модуль расширения для CJ1, 2 высокоскор. счетчика, входы A/B/Z, 500kHz, линейн. вход (RS422) или откр. коллектор, разъем Fujitsu (40 контактов)

Технические характеристики

Характеристики
