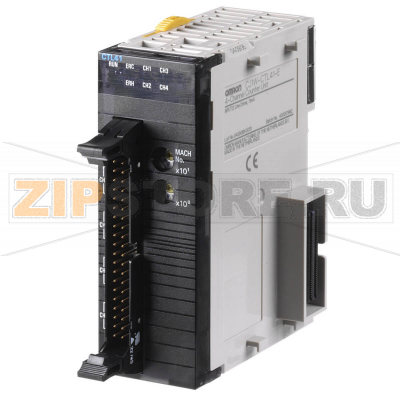

Блок управления движением/позиционированием Omron CJ1W-CTL41-E

Name: Блок управления движением/позиционированием Omron CJ1W-CTL41-E
Brand: Omron
SKU: CJ1W-CTL41-E

Каталожный номер CJ1W-CTL41-E

Розничная цена

579 EUR с НДС

array(34) { ["id"]=> string(6) "425844" ["product_id"]=> string(6) "488115" ["id_1c"]=> NULL ["sku"]=> string(12) "CJ1W-CTL41-E" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(57119) ["primary_price"]=> string(10) "601.234594" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(57119) ["unconverted_price"]=> float(578.75) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(57119) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43431]=> string(29) "Блок управления" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11585" ["value":"shopDimensionValue":private]=> string(3) "160" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.16" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 57 119 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron CJ1W-CTL41-E — модуль управления движением/позиционированием для ПЛК серии CJ1, предназначенный для построения точных систем перемещения, синхронизации и резки по метке в упаковочных, печатных и сборочных линиях. Устанавливается на шину CJ I/O, интегрируется в единую архитектуру управления и позволяет реализовать профили перемещения, привязку к энкодеру и событиям, а также гибкую логику позиционирования с минимальной нагрузкой на центральный процессор контроллера.

Решение ориентировано на работу с сервоприводами и шаговыми осями, где требуется детерминированная генерация импульсов управления, учет положения и корректная реакция на метки. Для задач точного считывания положения и синхронизации по энкодерам может применяться совместно с модулем расширения высокоскоростных счетчиков для CJ1 (входы A/B/Z с интерфейсом RS-422 или открытым коллектором). Для корректного подключения энкодеров используются штатные клеммные блоки и кабели Omron, обеспечивающие надежный контакт и экранирование линий сигналов.

Система конфигурируется в среде Omron CX-One, поддерживает визуальный мониторинг состояния и диагностику, а также позволяет оперативно менять параметры движения. Компактный формат и единая платформенная логика сокращают время проектирования и пусконаладки.

Признаки неисправности

Индикаторы на модуле (RUN/ERR или их аналоги) не загораются, мигают с ошибкой, отсутствует реакция на команды.
Контроллер фиксирует I/O Error или системные коды неисправностей, связанные с модулем.
Неправильное позиционирование: пропуски шагов, дрожание, неверное отслеживание меток.
Счетчики импульсов не инкрементируются при вращении энкодера либо показания нестабильны.
Не удается выполнить настройку/связь с модулем в ПО, периодические обрывы связи.
Повышенный нагрев, запах перегрева, следы конденсата или коррозии.

Типичные причины поломок

Перенапряжения, импульсные помехи и электростатика, отсутствующая или неверная схема заземления.
Неправильная распиновка и подключение, переполюсовка питания энкодера или линий A/B/Z.
Неэкранированные или длинные кабели рядом с силовыми трассами, отсутствие терминаторов RS-422.
Ослабленные контакты на клеммном блоке/разъеме MIL, механические повреждения, вибрация.
Попадание пыли, влаги, конденсат, работа вне допустимых температур и без вентиляции.
Конфликт версий прошивок/параметров, ошибки в проекте управления движением.

Диагностика и проверка

Считать код ошибки в ПЛК, проверить статусные LED модуля.
Проверить питание 24 В и напряжение питания энкодера, целостность экрана и заземления.
Осциллографом/логическим анализатором убедиться в корректной форме сигналов A/B/Z и их фазировке.
В среде CX-One открыть мониторинг каналов: контролировать счетчики, флаги ошибок и входные события.
Исключить кабель/датчик: временно заменить на заведомо исправные для локализации.
Визуально осмотреть разъемы и клеммы, подтянуть винтовые соединения, проверить фиксацию модуля на шине.

Технические характеристики

Система ввода-вывода	Шина CJ I/O
Тип модуля расширения	Специальный модуль ввода/вывода
Тип модуля	Вход энкодера
Тип цифровых входов	Инкрементальный энкодер, линейный драйвер (RS-422), открытый коллектор
Тип цифровых выходов	Нет
Количество каналов входа энкодера	4
Макс. частота входа энкодера	100 кГц
Количество каналов импульсного выхода	0
Макс. частота импульсного выхода	0 кГц
Тип подключения ввода/вывода	MIL (штекер не входит в комплект)
Количество разъемов ввода/вывода	1
Съемный разъем ввода/вывода
Подходит для функций безопасности
Высота	90 мм
Ширина	31 мм
Глубина	89 мм
Масса	160 г

Характеристики

Производитель	Omron
Тип запчасти	Блок управления
Вес	160 г

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Блок управления движением/позиционированием Omron CJ1W-CTL41-E.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Блок управления движением/позиционированием Omron CJ1W-CTL41-E на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
