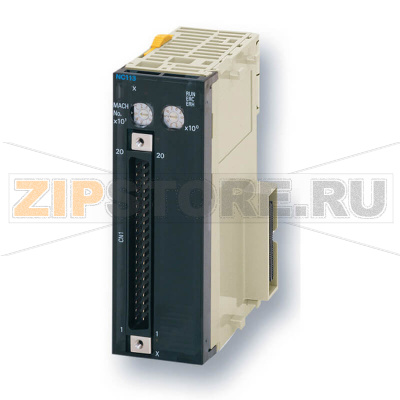

Блок управления движением/позиционированием Omron CJ1W-NC113

Описание товара

Omron CJ1W-NC113 — компактный модуль позиционирования для ПЛК семейства CJ1, предназначенный для управления сервоприводами и шаговыми двигателями с импульсным входом. Решение ориентировано на точное перемещение по одной оси и применяется в подающих механизмах, узлах резки, упаковке, дозировании, конвейерных системах и других задачах дискретной автоматизации. Модуль интегрируется в систему без сложной перенастройки стойки, использует стандартную внутреннюю шину и прост в обслуживании.

Модуль управления позиционированием Omron CJ1W-NC113 обеспечивает формирование последовательности импульсов и управление направлением для одного привода. Поддерживается работа по типовым сценариям: точка-точка, перемещение на заданную длину, возврат в нулевую точку, ручной подвод (jog), а также профили разгона/торможения. Параметрирование и создание таблиц перемещений выполняется через программные инструменты Omron семейства CX (например, CX-Position), что упрощает ввод в эксплуатацию и сопровождение.

За счет применения открытого коллектора (NPN) модуль легко состыковывается с большинством промышленных сервоприводов, рассчитанных на импульсное управление. Правильная разводка экранированных кабелей, разделение силовых и сигнальных линий, корректное заземление и соблюдение длины линий связи позволяют получить стабильную работу без наводок и потерь шагов. Подключение осуществляется через компактный разъем типа FCN; ответная часть поставляется отдельно — это важно учитывать при планировании монтажа и сервисного запаса.

Признаки неисправности

• ПЛК не обнаруживает модуль на шине или отображает постоянную ошибку модуля.
• Отсутствуют выходные импульсы либо их форма нестабильна (видно при проверке осциллографом).
• Привод не реагирует на команды перемещения, возникают частые аварии сервопривода.
• Невозможность выполнить поиск нуля, потеря позиции, рывки и неравномерный ход.
• Сильный нагрев корпуса, запах перегрева, визуальные следы повреждений разъема.

Типовые причины поломок

• Неправильная схема подключения: несовместимость PNP/NPN, переполюсовка, короткие замыкания.
• Перенапряжения и импульсные помехи от силовой части, недостаточное заземление и экранирование.
• Статическое электричество при монтаже без ЭМС-защиты, механические повреждения разъема FCN.
• Превышение допустимой температуры в шкафу, запыление и конденсат.
• Длительная эксплуатация с перегрузкой привода, резкие пуски/остановы без корректных профилей.

Как убедиться, что деталь вышла из строя

• Модуль не определяется контроллером при заведомо исправной шине и питании.
• При подаче команд импульсы отсутствуют на выходе, либо выход «закорочен» (постоянный уровень) — проверяется измерительным прибором.
• Коды ошибок и индикация не сбрасываются после замены кабелей/привода и перезагрузки ПЛК.
• Сравнение с заведомо исправным модулем на той же стойке подтверждает отказ.

Рекомендации по уходу и эксплуатации

• Поддерживайте чистоту и вентиляцию шкафа, соблюдайте температурный диапазон из руководства.
• Используйте экранированные кабели, разделяйте силовые и сигнальные линии, выполняйте единое заземление.
• Применяйте защиту от перенапряжений: УЗИП/супрессоры, фильтры на питающих линиях, демпфирование катушек.
• Не выполняйте «горячее» подключение/отключение. Все работы — только при снятом питании.
• Периодически проверяйте фиксацию и состояние разъема FCN, целостность экрана и отсутствие следов окисления.
• Вносите изменения в параметры только через штатное ПО, храните резервные копии проектов и таблиц позиционирования.

При корректной инсталляции Omron CJ1W-NC113 обеспечивает стабильную и предсказуемую работу осевых механизмов. Для минимизации простоев рекомендуется иметь в запасе совместимый ответный разъем, комплект кабелей и один резервный модуль.
