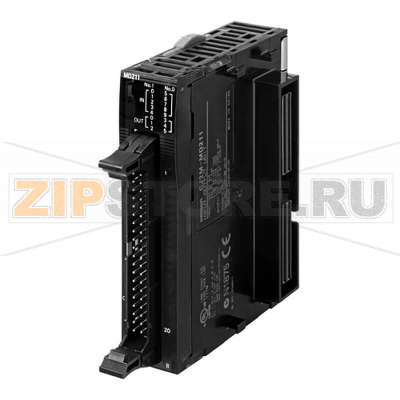

Блок управления движением/позиционированием Omron CJ2M-MD211

Описание товара

Omron CJ2M-MD211 — модуль высокоскоростных импульсных входов/выходов для ПЛК серии CJ2M, предназначенный для точного управления движением и позиционированием. Он добавляет к системе функции генерации импульсов для сервоприводов и шаговых двигателей, а также прием сигналов энкодеров и прерываний. Модуль работает по внутренней шине CJ и интегрируется в стандартную архитектуру Omron без дополнительных коммуникационных интерфейсов, обеспечивая стабильную синхронизацию и низкие задержки.

Блок ориентирован на задачи, где требуется жесткое позиционирование, повторяемость и высокая динамика: подача материала, индексирующие столы, упаковочные линии, маркировка, дозирование, Pick&Place. Импульсные выходы позволяют работать с типовыми схемами подключения (CW/CCW, импульс/направление, PWM/напряжение), а входы поддерживают инкрементальные энкодеры для обратной связи. Наличие аппаратных прерываний упрощает реализацию триггеров, захвата позиции и реакции на датчики отметки. Встроенная индикация состояния и поддержка стандартных средств программирования Omron ускоряют ввод в эксплуатацию и диагностику.

Назначение и возможности

• Управление приводами по импульсному интерфейсу для точного позиционирования и регулирования скорости.
• Прием сигналов инкрементальных энкодеров для обратной связи и синхронизации событий.
• Поддержка прерываний для быстрого отклика на датчики и маркеры.
• Гибкая коммутация через разъем MIL и съемный коннектор для удобства обслуживания.
• Совместимость с контроллерами CJ2M соответствующей версии прошивки и конфигурирование через стандартные инструменты Omron.

Типичные причины поломок

• Электрический перегруз: перенапряжение по цепям питания/сигналов, обратная полярность, короткие замыкания на выходах.
• Неверная схема подключения (NPN/PNP несоответствие, перепутанные сигналы энкодера, отсутствие общего GND).
• Сильные электромагнитные помехи от частотных преобразователей и силовых линий, наводки из‑за неправильного экранирования.
• Механические факторы: вибрации, выдергивание/перегиб кабелей, износ контактов разъема MIL.
• Неблагоприятная среда: пыль, конденсат, агрессивные пары, металлическая стружка, перегрев в шкафу.
• Статические разряды при подключении/обслуживании без мер ESD‑защиты.

Как понять, что запчасть вышла из строя

• ПЛК не видит модуль, появляются ошибки «Unit Error» или постоянная индикация аварии на самом блоке.
• Отсутствуют импульсы на выходах при подаче команд, светодиоды каналов не изменяют состояние.
• Нестабильная работа: рывки привода, «плавающая» позиция, пропуски шагов без изменений в программе.
• Некорректный подсчет энкодера: скачки, дрожание счета при неподвижном валу, ложные срабатывания прерываний.
• Следы перегрева, запах гари, механические повреждения разъема или корпуса.

Рекомендации по уходу и эксплуатации

• Соблюдайте диапазоны температуры/влажности, обеспечьте вентиляцию шкафа и чистоту фильтров.
• Разделяйте силовые и сигнальные кабели; используйте экранированные витые пары для энкодеров, заземляйте экран с одной стороны.
• Проверяйте целостность и фиксацию съемного коннектора, не производите коммутацию под напряжением.
• Контролируйте параметры питания, уровень пульсаций и качество земли; защищайте цепи от перенапряжений.
• Регулярно осматривайте индикацию и журнал ошибок ПЛК; при поддержке — обновляйте конфигурацию и прошивку до рекомендованных версий.
• Делайте резервные копии проекта и параметров; после замены модуля проверяйте соответствие настройкам и корректность нумерации блока.
• При наличии сильных помех применяйте ферритовые кольца/дроссели и корректируйте схему заземления.

Использование Omron CJ2M-MD211 позволяет модернизировать систему CJ2M до уровня промышленного позиционирования без внедрения внешних контроллеров движения, сохраняя компактность, ремонтопригодность и стандартизированные процедуры обслуживания.
