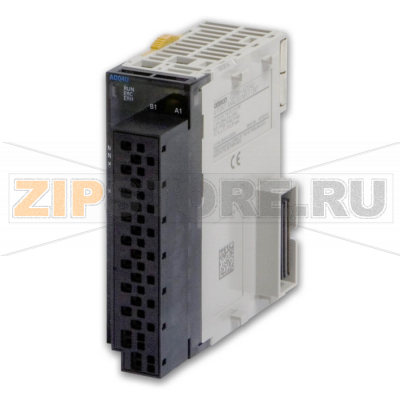

Блок управления и аналогового ввода/вывода Omron CJ1W-AD04U(SL)

Name: Блок управления и аналогового ввода/вывода Omron CJ1W-AD04U(SL)
Brand: Omron
SKU: CJ1W-AD04U(SL)

Каталожный номер CJ1W-AD04U(SL)

Розничная цена

539 EUR с НДС

array(34) { ["id"]=> string(6) "425872" ["product_id"]=> string(6) "488143" ["id_1c"]=> NULL ["sku"]=> string(14) "CJ1W-AD04U(SL)" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(53172) ["primary_price"]=> string(10) "559.688472" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(53172) ["unconverted_price"]=> float(538.75) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(53172) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43431]=> string(29) "Блок управления" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11697" ["value":"shopDimensionValue":private]=> string(3) "186" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.186" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 53 172 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron CJ1W-AD04U(SL) — модуль аналогового ввода для систем на базе ПЛК серии CJ, предназначенный для точного считывания сигналов с промышленных датчиков тока, напряжения, термопар и термосопротивлений. Удобный безвинтовой разъем ускоряет монтаж, снижает риск ослабления контактов и упрощает обслуживание, а съемная клеммная колодка позволяет быстро заменять модуль без перекоммутации проводов. Устройство подключается к шине CJ I/O и настраивается по каналам, что делает его гибким инструментом для модернизации и расширения существующих инсталляций.

Модуль применяется в задачах технологического контроля, регистрации параметров, регулирования температуры, давления и расхода. Для каждого канала доступны выбор типа входа, масштабирование в инженерные единицы и цифровая фильтрация для подавления помех, что особенно важно в шкафах с частотными приводами и импульсными источниками питания. Для работы с термопарами используется компенсация холодного спая, а для температурных каналов поддерживается контроль обрыва датчика. Гальваническая развязка от системной шины помогает снизить влияние на ПЛК при помехах на линии датчика.

Типичные причины отказов CJ1W-AD04U(SL) связаны с нарушением правил подключения и внешними воздействиями. На практике к сбоям приводят: подача превышающих диапазон напряжений или токов, переполюсовка, замыкание и перепутанные цепи при подключении термосопротивлений, ввод сигнала 4–20 мА на конфигурацию напряжения и наоборот, импульсные перенапряжения от грозы или силового оборудования, отсутствие экранирования и заземления, а также загрязнение, коррозия и вибрация, повреждающие контактную группу. Немаловажны перегрев в плохо вентилируемых шкафах и некачественное питание с высоким уровнем пульсаций.

О том, что запчасть вышла из строя, обычно сигнализируют: постоянные максимальные/минимальные показания канала при заведомо стабильном процессе, сильный шум или дрейф без явных причин, невозможность калибровки до требуемой точности, регулярные срабатывания индикации ERROR/ALM, отсутствие обнаружения модуля контроллером, системные ошибки ПЛК по шине I/O, а также ложные сообщения об обрыве датчика при исправной линии. Для подтверждения неисправности стоит поочередно: проверить индикацию и диагностические флаги каналов, просмотреть журнал ошибок контроллера, прозвонить линию, временно заменить датчик или подключить эталонный калибратор, сравнить показания соседних каналов, осмотреть разъем на предмет загрязнений и следов перегрева.

Рекомендации по уходу и эксплуатации включают: аккуратную подготовку проводников с использованием наконечников, надежную фиксацию жил в безвинтовом зажиме и раздельную прокладку силовых и сигнальных кабелей. Экраны датчиков заземляйте с одной стороны, применяйте защиту от перенапряжений на линиях, особенно при длинных трассах. Периодически выполняйте профилактический осмотр: очистку сухим воздухом, проверку посадки проводников в клеммах, контроль температуры внутри шкафа и состояния вентиляции. Не используйте агрессивные растворители для чистки. Поддерживайте актуальные резервные копии параметров проекта, маркируйте каналы на съемной колодке для ускорения сервиса и храните запасной разъем. Для метрологически значимых узлов планируйте периодическую поверку/проверку с эталонными источниками сигналов.

При корректном выборе диапазонов и соблюдении рекомендаций по экранированию, заземлению и защите от перенапряжений CJ1W-AD04U(SL) обеспечивает стабильные измерения и предсказуемую интеграцию в системы управления на базе ПЛК Omron CJ, сокращая время пусконаладки и обслуживания.

Технические характеристики

Система ввода-вывода	Шина CJ I/O
Тип модуля расширения	Специализированный модуль ввода-вывода
Тип модуля	Аналоговый ввод/вывод
Количество аналоговых входов	4
Типы температурных входов	B, J, JPt100, K, L, Pt100, Pt1000, R, S, T
Диапазоны линейных аналоговых входов	-10…10 В, 0…10 В, 0…5 В, 1…5 В, 4…20 мА
Разрешение аналоговых входов	14 бит
Количество аналоговых выходов	0
Типы линейных аналоговых выходов	Нет
Тип подключения I/O	Безвинтовой зажим
Количество разъемов I/O	1
Съемный разъем I/O
Подходит для функций безопасности
Высота	90 мм
Ширина	31 мм
Глубина	85 мм
Масса	186 г

Характеристики

Производитель	Omron
Тип запчасти	Блок управления
Вес	186 г
