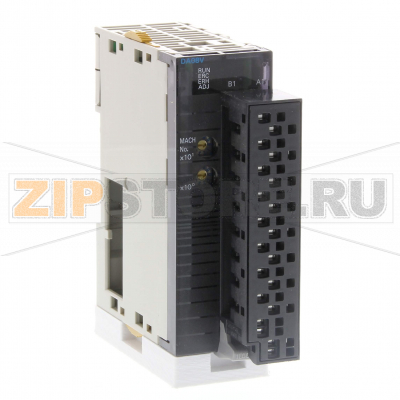

Блок управления и аналогового ввода/вывода Omron CJ1W-DA08V(SL)

Name: Блок управления и аналогового ввода/вывода Omron CJ1W-DA08V(SL)
Brand: Omron
SKU: CJ1W-DA08V(SL)

Каталожный номер CJ1W-DA08V(SL)

Розничная цена

884 EUR с НДС

array(34) { ["id"]=> string(6) "425862" ["product_id"]=> string(6) "488133" ["id_1c"]=> NULL ["sku"]=> string(14) "CJ1W-DA08V(SL)" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(87221) ["primary_price"]=> string(10) "918.088246" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(87221) ["unconverted_price"]=> float(883.75) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(87221) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43431]=> string(29) "Блок управления" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11695" ["value":"shopDimensionValue":private]=> string(3) "192" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.192" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 87 221 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron CJ1W-DA08V(SL) — модуль аналоговых выходов для ПЛК серии CJ, предназначенный для формирования стабильных напряжений управления в системах автоматизации. Устройство объединяет восемь независимых каналов, поддерживает несколько стандартных диапазонов и подходит для задач дозирования, регулирования скорости, позиционирования, управления клапанами и преобразователями частоты. Вариант SL оснащен безвинтовым разъемом, что ускоряет монтаж и снижает риск ошибок при подключении.

Назначение и применение

Модуль устанавливается в стойку CJ и связывается с контроллером по внутренней шине, обеспечивая прямую передачу заданий из программы ПЛК на исполнительные устройства. Используется там, где требуется точное формирование уставок по напряжению: в линиях розлива и фасовки, на стендах испытаний, в HVAC и технологических петлях с аналоговыми регуляторами. Благодаря интеграции с типовыми инженерными средами Omron настройка каналов и диагностика выполняются через параметры модуля в проекте ПЛК.

Особенности эксплуатации

Omron CJ1W-DA08V(SL) обеспечивает воспроизводимый аналоговый сигнал при корректной конфигурации и экранировании линий. Безвинтовые клеммы упрощают сервис и экономят время при замене, при этом важно соблюдать рекомендуемые сечения проводников и использовать наконечники. При проектировании следует учитывать общие шины каналов и трассировку сигнальных и силовых проводов, чтобы минимизировать наводки и дрейф показаний.

Типовые причины неисправностей

Неправильная распиновка или переполюсовка при подключении нагрузки, короткое замыкание выходов на внешние потенциалы.
Перегрузка по току/напряжению вследствие некорректно выбранного диапазона или подключенной нагрузки с неподходящим входным сопротивлением.
Импульсные помехи и перенапряжения из-за отсутствия защиты от бросков, слабого заземления, совместной укладки с силовыми кабелями.
Статическое электричество и отсутствие экранирования в условиях повышенной сухости воздуха.
Перегрев из‑за недостаточной вентиляции шкафа, попадание пыли и влаги, конденсат при резких перепадах температуры.
Механические воздействия: вибрация, ударные нагрузки, износ контактной группы разъема.

Как понять, что запчасть вышла из строя

Выходной сигнал «залип» на нуле или на верхнем пределе вне зависимости от задания из ПЛК.
Существенное расхождение между уставкой и измеренным напряжением на клеммах, нестабильность, дрожание или ступенчатые провалы.
Неисправность одного канала при корректной работе остальных, либо одновременный отказ нескольких каналов.
Диагностические сообщения ПЛК о ошибках специального модуля, индикация на фасаде (если предусмотрена) сигнализирует об ошибке.
Визуальные признаки: потемнение корпуса, запах перегрева, повреждение разъема или следы коррозии.

Технические характеристики

Система ввода/вывода	CJ I/O Bus
Тип модуля расширения	Специальный модуль ввода-вывода (Special I/O Unit)
Тип модуля	Аналоговый ввод/вывод
Количество аналоговых входов	0
Тип температурного входа	Отсутствует
Тип линейного аналогового входа	Отсутствует
Количество аналоговых выходов	8
Тип линейного аналогового выхода	-10 до 10 В, 0 до 10 В, 0 до 5 В, 1 до 5 В
Разрешение аналоговых выходов	12 бит
Тип подключения I/O	Безвинтовой зажим
Количество разъемов I/O	1
Съемный разъем I/O
Подходит для функций безопасности
Высота	90 мм
Ширина	31 мм
Глубина	85 мм
Вес	192 г

Характеристики

Производитель	Omron
Тип запчасти	Блок управления
Вес	192 г

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Блок управления и аналогового ввода/вывода Omron CJ1W-DA08V(SL).

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Блок управления и аналогового ввода/вывода Omron CJ1W-DA08V(SL) на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
