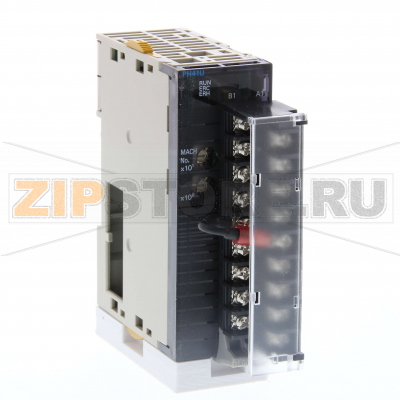

Omron CJ1W-PH41U — универсальный модуль аналогового ввода для ПЛК серии CJ1. Четыре независимых канала принимают сигналы тока, напряжения, термопар и термопреобразователей сопротивления, что позволяет через один модуль решать задачи измерения температуры, уровня, давления, расхода и других технологических параметров. Высокое разрешение и настраиваемые фильтры обеспечивают стабильные показания в условиях промышленной помеховой среды. Съемный винтовой клеммник упрощает монтаж и обслуживание, а диагностика по индикаторам и в системе контроллера сокращает время простоя.
Модуль расширения для CJ1 с 4 универсальными входами удобен при модернизации и на новых объектах: тип входа для каждого канала задается параметрами, допускается смешение разных датчиков на одном модуле. Масштабирование, усреднение и линеаризация выполняются на уровне ПЛК, что облегчает дальнейшую обработку сигналов в программе управления. Конструкция ориентирована на надежную эксплуатацию в шкафах автоматики, с учетом ограниченного пространства и требований к быстрому сервису.
Типичные области применения: точное управление температурой в пищевой и фармацевтической промышленности, мониторинг технологических параметров в машиностроении, HVAC и энергетике, измерение аналоговых величин в системах дозирования и упаковки. Omron CJ1W-PH41U одинаково уместен как в компактных машинах, так и на распределенных участках крупных линий.
Частые причины отказов: перенапряжение на входе (в том числе случайная подача сетевого напряжения на измерительный канал), неверное подключение полярности, грозовые и коммутационные импульсы при отсутствии защиты от перенапряжений, ошибки заземления и петли по экрану, перегрев и конденсат в шкафу, ослабление винтовых клемм и окисление проводников, механические нагрузки на кабель, электростатический разряд при подключении без обесточивания, а также некорректная конфигурация типа входа и диапазона.
Как понять, что модуль или канал вышел из строя: показания «залипают» на нижнем/верхнем пределе или на нуле, появляется хаотичный шум и сильный дрейф, каналы термопар/RTD демонстрируют нереалистичные значения при стабильной температуре, калибровка не проходит — эталонный калибратор 4–20 мА/мВ не соответствует показаниям ПЛК. Возможны сообщения об ошибках по шине I/O, отсутствие обнаружения модуля в конфигурации, срабатывание индикатора ERR/ALM на лицевой панели, а также нетипичный нагрев корпуса или запах. Для RTD характерен обрыв цепи (показания «за пределами»), для термопар — некорректная компенсация холодного спая при нарушении соединений.
Быстрая проверка: убедиться в корректном питании ПЛК и состоянии индикаторов модуля; визуально осмотреть клеммник и подтянуть винты; исключить датчик, подав на вход эталонный сигнал от калибратора; сверить в параметрах тип входа, диапазон, фильтрацию и масштабирование; проверить целостность кабелей, экранирование и заземление «в одной точке»; для RTD измерить сопротивление цепи и сравнить с паспортным, для термопар — проверить полярность и целостность пары. При стойком отклонении одного канала, при нормальной работе остальных, вероятна аппаратная неисправность канала.
Рекомендации по уходу и эксплуатации: поддерживать чистоту в шкафу, регулярно удалять пыль; обеспечивать температурный режим и вентиляцию, исключать конденсат; использовать экранированные кабели, разделять силовые и сигнальные трассы, применять ограничители перенапряжений и гальванические барьеры при необходимости; выполнять профилактическую протяжку винтовых соединений и обновление наконечников; проводить периодическую поверку/калибровку с фиксированием результатов; хранить резерв конфигурации ПЛК и держать запасной модуль; перед любыми работами обесточивать систему и применять ESD-защиту. Соблюдение этих правил продлевает ресурс Omron CJ1W-PH41U и снижает риск внеплановых остановок.
| Система I/O | CJ I/O Bus |
| Тип модуля расширения | Специализированный модуль ввода-вывода |
| Тип модуля | Аналоговый ввод/вывод |
| Количество аналоговых входов | 4 |
| Типы температурных входов | B, E, J, K, L, N, Pt100, R, S, T, U |
| Типы линейных аналоговых входов | -1.25…1.25 V, -10…10 V, -100…100 mV, -5…5 V, 0…1.25 V, 0…10 V, 0…20 mA, 0…5 V, 1…5 V, 4…20 mA, потенциометр |
| Разрешение аналоговых входов | 18 бит |
| Количество аналоговых выходов | 0 |
| Типы линейных аналоговых выходов | Нет |
| Тип подключения I/O | Винтовой |
| Количество разъемов I/O | 1 |
| Съемный I/O разъем | |
| Подходит для функций безопасности | |
| Высота | 90 мм |
| Ширина | 31 мм |
| Глубина | 89 мм |
| Вес | 207 г |
| Производитель | Omron |
| Тип запчасти | Блок управления |
| Вес | 207 г |
