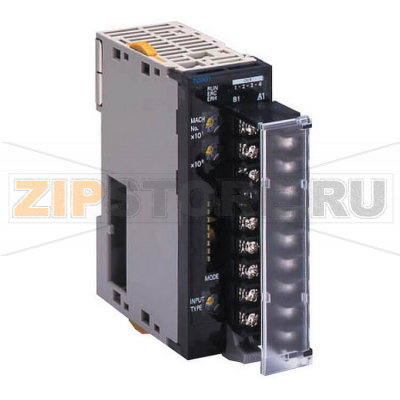

Блок управления и аналогового ввода/вывода Omron CJ1W-TC001

Описание товара

Omron CJ1W-TC001 — специализированный модуль регулирования температуры для контроллеров серии CJ, предназначенный для точного управления несколькими тепловыми контурами в составе ПЛК. Он подходит для задач, где требуется стабильность и повторяемость: термопластавтоматы, печи, упаковочные линии, пищевое и фармацевтическое оборудование. Модуль работает с распространенными типами термопар, а выходные импульсные сигналы рассчитаны на управление твердотельными реле (SSR), что упрощает построение надежных силовых цепей нагрева или охлаждения.

В CJ1W-TC001 реализовано ПИД-регулирование с возможностью автоподстройки параметров, поддерживаются аварийные и диагностические статусы по каналам, контроль обрыва датчика и фильтрация помех. Конфигурация выполняется через программные средства Omron семейства CX, параметры легко переносить между проектами. Настройка масштабирования, выбор типа датчика, логика включения/выключения исполнительных устройств и температурные уставки обеспечивают гибкую адаптацию к конкретному процессу. Отдельно стоит учесть, что контроль перегорания нагревателя в данной версии не реализован и должен обеспечиваться внешними средствами.

Причины возможных неисправностей

• Ошибки подключения термопар: переполюсовка, неправильный тип провода, смешение материалов и удлинителей, холодные скрутки.
• Перегрузка выходов: прямое подключение нагревателя вместо SSR, некорректное напряжение или ток нагрузки.
• Перенапряжения и помехи: импульсы от силовых приводов, общая земля с силовой частью, отсутствие экранирования и развязки.
• Неблагоприятная среда: конденсат, агрессивные газы, пыль, повышенная влажность, вибрации, плохой контакт клемм.
• Нарушение правил монтажа: установка/снятие модуля под напряжением, статическое электричество, превышение допустимой температуры.
• Естественное старение сенсоров: деградация термопар, что может восприниматься как «плавающая» неисправность модуля.

Как понять, что модуль вышел из строя

• Индикация ошибки: горит или мигает ERR/ALM, отсутствует нормальный RUN.
• Неверные показания: «обрыв» датчика, скачки, зашкаливание или постоянное значение без реакции на процесс.
• Выходы не переключаются: нет импульсов управления при изменении уставки, залипание в одном состоянии.
• Системные ошибки в ПЛК: контроллер фиксирует отказ модуля или потерю взаимодействия по шине.
• Признаки физической деградации: перегрев корпуса, запах, потемнение или следы коррозии на клеммах.

Рекомендации по эксплуатации и уходу

• Используйте термопарные провода соответствующего типа и полярности, прокладывайте сигнальные линии отдельно от силовых.
• Применяйте экраны и правильное заземление, устанавливайте фильтры/дроссели для подавления помех от частотников и контакторов.
• Подключайте нагрузку через твердотельные реле, соответствующие импульсному NPN-управлению; не коммутируйте нагреватели напрямую.
• Регулярно осматривайте и подтягивайте винтовые клеммы, используйте наконечники на многожильных проводах.
• Поддерживайте чистоту шкафа, исключайте конденсат и перегрев, обеспечьте вентиляцию и соблюдение климатических условий.
• Периодически проверяйте показания эталоном, при изменении объекта регулирования запускайте автоподстройку ПИД.
• При монтаже соблюдайте ESD-защиту и отключайте питание; обновляйте параметры модуля через инструменты конфигурирования Omron.

Если после проверки датчиков, проводки и внешних реле сохраняются ошибки, а выходы и измерения не соответствуют реальному процессу, CJ1W-TC001 следует заменить. Перед заменой убедитесь в правильной адресации на шине и совместимости с существующей конфигурацией ПЛК.
