Блок управления и аналогового ввода/вывода Omron CJ1W-TC004

Name: Блок управления и аналогового ввода/вывода Omron CJ1W-TC004
Brand: Omron
SKU: CJ1W-TC004

Каталожный номер CJ1W-TC004

Розничная цена

766 EUR с НДС

array(34) { ["id"]=> string(6) "425853" ["product_id"]=> string(6) "488124" ["id_1c"]=> NULL ["sku"]=> string(10) "CJ1W-TC004" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(75624) ["primary_price"]=> string(10) "796.018224" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(75624) ["unconverted_price"]=> float(766.25) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(75624) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43431]=> string(29) "Блок управления" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11681" ["value":"shopDimensionValue":private]=> string(3) "200" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "0.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 75 624 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

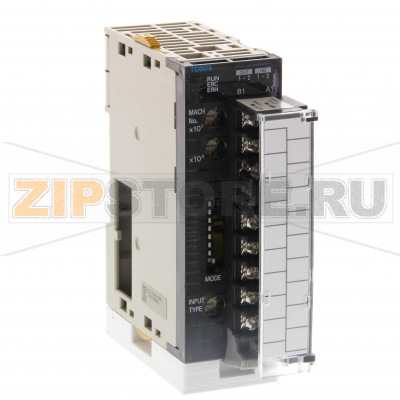

Omron CJ1W‑TC004 — специализированный двухконтурный модуль регулирования температуры для контроллеров серии CJ1. Он интегрируется в стандартную шину ввода‑вывода и позволяет строить точные и устойчивые контуры управления нагревом или охлаждением с термопарами распространённых типов. Решение подходит для печей, экструдера, литья под давлением, упаковочного и пищевого оборудования, где требуется стабильная температура и быстрый отклик без перерасхода энергии.

Модуль обеспечивает замкнутый контур с выходом в виде импульсов по напряжению PNP для управления твердотельными реле и исполнительными устройствами. Функция контроля обрыва нагревателя помогает оперативно выявлять разрывы в силовой цепи и предотвращать перегрев или простои. Параметры и уставки задаются из ПЛК CJ1/CJ2; для настройки удобно использовать стандартные инструменты Omron, в том числе CX‑Programmer и CX‑Thermo, а также мониторить состояние контуров и аварийные флаги по памяти модуля.

Корпус с винтовыми клеммами и съёмным разъёмом облегчает обслуживание и замену без длительной остановки. При корректном монтаже и экранировании термопарных линий модуль устойчив к индустриальным помехам, обеспечивает повторяемость измерений и стабильную работу в типичных производственных условиях.

Возможные причины неисправностей:

Неправильная полярность или тип удлиняющего провода термопары, плохой контакт в клеммах, коррозия или обрыв жил.
Перегрузка/короткое замыкание на стороне исполнительного устройства, выход из строя твердотельного реле, броски напряжения и импульсные помехи.
Нарушение заземления, наводки из‑за прокладки сигнальных и силовых кабелей в одном лотке без экрана.
Превышение допустимой температуры окружающей среды, конденсат, пыль и загрязнения, механические удары при монтаже.
Дрейф термопары со временем, термоЭДС на переходах из‑за неподходящих клемм или скруток.

Как понять, что запчасть вышла из строя:

Постоянные аварийные флаги или индикация ERR/ALM на модуле, отсутствие реакции на команды и изменение уставок.
Температура «застывает» на аномичном значении или хаотично скачет при неподвижном процессе.
Нет выходных импульсов при явной необходимости нагрева/охлаждения, при этом исполнительные устройства исправны.
Срабатывание «обрыва нагревателя» при целой силовой цепи или, наоборот, отсутствие обнаружения при реальном разрыве.
Сильное расхождение между эталонным термометром и показаниями канала при исправной термопаре.

Рекомендации по уходу и эксплуатации:

Раз в регламентный период подтягивать клеммы, очищать корпус от пыли сухой щёткой, проверять отсутствие следов нагара и окислов.
Использовать термопарные удлиняющие провода соответствующего типа, соблюдать полярность и экранирование, прокладывать отдельно от силовых линий.
Обеспечить надёжное заземление шкафа и общий потенциал для экранов; применять фильтры/дроссели на силовых линиях исполнительных устройств.
Поддерживать климат внутри шкафа в пределах допуска, избегать конденсата; при необходимости ставить вентиляторы или кондиционер шкафа.
Периодически выполнять сверку с эталонным датчиком и корректировать уставки/параметры ПИД, проверять работу диагностики обрыва нагревателя.
Выбирать твердотельные реле и нагрузку с запасом по току и теплу, монтировать их на радиаторы согласно паспортам.

При соблюдении этих правил модуль Omron CJ1W‑TC004 обеспечивает стабильное двухконтурное регулирование, быструю диагностику неисправностей и сокращение времени простоя оборудования.

Технические характеристики

Система ввода-вывода	Шина CJ I/O
Тип модуля расширения	Специализированный модуль ввода-вывода
Тип модуля	Регулирование температуры
Количество дискретных входов	0
Тип дискретных входов	Нет
Количество дискретных выходов	2
Тип дискретных выходов	PNP, импульс по напряжению
Количество аналоговых входов	2
Тип входов температуры	B, J, K, L, R, S, T
Тип линейных аналоговых входов	Нет
Количество аналоговых выходов	0
Тип линейных аналоговых выходов	Нет
Функция регулирования	Нагрев или охлаждение
Обнаружение обрыва нагревателя
Тип подключения I/O	Винтовой
Количество I/O разъемов	1
Съемный I/O разъем
Подходит для функций безопасности
Высота	90 мм
Ширина	31 мм
Глубина	65 мм
Масса	200 г

Характеристики

Производитель	Omron
Тип запчасти	Блок управления
Вес	200 г
