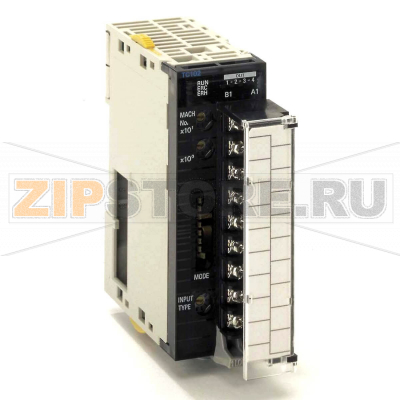

Блок управления и аналогового ввода/вывода Omron CJ1W-TC102

Name: Блок управления и аналогового ввода/вывода Omron CJ1W-TC102
Brand: Omron
SKU: CJ1W-TC102

Каталожный номер CJ1W-TC102

Розничная цена

803 EUR с НДС

array(34) { ["id"]=> string(6) "425851" ["product_id"]=> string(6) "488122" ["id_1c"]=> NULL ["sku"]=> string(10) "CJ1W-TC102" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(79202) ["primary_price"]=> string(10) "833.680252" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(79202) ["unconverted_price"]=> float(802.5) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(79202) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43431]=> string(29) "Блок управления" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11681" ["value":"shopDimensionValue":private]=> string(3) "200" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "0.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 79 202 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron CJ1W-TC102 — специализированный модуль регулирования температуры для систем на базе ПЛК серии CJ. Он подключается к шине ввода/вывода контроллера и берет на себя задачи измерения температуры по датчикам сопротивления и формирования управляющих импульсов для исполнительных устройств. Такое решение позволяет сосредоточить контур(ы) терморегулирования в общем проекте автоматизации, минимизируя внешние устройства и упрощая диагностику.

Модуль применяют в оборудовании упаковки и розлива, термокамерах, печах, линиях по переработке пластмасс и резины, экструзии, пищевой промышленности и везде, где требуется устойчивое поддержание технологической температуры. Выходные сигналы ориентированы на управление полупроводниковыми реле и другими совместимыми исполнительными элементами, а сигнальные входы рассчитаны на промышленные температурные датчики сопротивления типа Pt.

Внедрение Omron CJ1W-TC102 не требует отдельного автономного регулятора: конфигурация параметров ведется через контроллер. В рамках проекта задаются режимы «нагрев/охлаждение», уставки и параметры регулирования. Это повышает повторяемость настроек между машинами, ускоряет ввод в эксплуатацию и облегчает сопровождение в дальнейшем.

Конструктивно модуль занимает минимум места в стойке, а съемная клеммная колодка упрощает обслуживание: при необходимости замены сохраняется существующая разводка проводов. Винтовые клеммы обеспечивают надежный контакт при соблюдении рекомендованных моментов затяжки, а диагностические индикаторы помогают оперативно оценить состояние каналов и выходов.

Частые причины неисправностей в эксплуатации:

Неверная схема подключения датчика температуры (перепутанные жилы, смешение типов датчиков, высокая контактная сопротивляемость в клеммах).
Электромагнитные помехи и отсутствие экранирования линий датчиков при прокладке рядом с силовыми кабелями.
Перенапряжения, импульсные помехи и ошибки коммутации на стороне силовых реле/нагревателей.
Превышение допустимой температуры окружающей среды, конденсация влаги, запыленность и коррозия контактных групп.
Механические нагрузки: вибрации, ударные воздействия, ослабление зажимов.

Как понять, что запчасть вышла из строя:

Постоянные или периодические аварийные сигналы модуля/ПЛК по каналу температуры или по самому модулю.
Нереалистичные показания (скачки, «залипание» значения, отсутствие изменения при прогреве/остывании).
Выходы не переключаются при значительном отклонении от уставки либо остаются постоянно активными/неактивными.
Один канал работает корректно, другой — нет (при одинаковой схеме), что указывает на локальную проблему в модуле.
Следы перегрева, потемнение пластика, характерный запах, окисление клемм.

Быстрая проверка и дифференциация причины:

Перекиньте датчик с проблемного канала на заведомо исправный: если неисправность «переехала», проблема в датчике/линии; если осталась — вероятен дефект канала модуля.
Подайте на вход эквивалент сопротивления датчика (прецизионный резистор) и сравните показания с расчетными значениями.
Проверьте выходной сигнал мультиметром/осциллографом на управляющих клеммах при создании искусственной ошибки по уставке.
Просмотрите журнал ошибок ПЛК и состояние индикаторов на фронтальной панели.
Убедитесь в корректности параметров проекта (тип датчика, единицы, фильтрация, режим управления).

Рекомендации по уходу и эксплуатации:

Прокладывайте кабели датчиков отдельно от силовых, используйте экранированные линии и заземляйте экран с одной стороны согласно руководству.
Регулярно подтягивайте винтовые клеммы при регламентных работах, осматривайте контакты на предмет окисления.
Содержите шкаф управления в чистоте, обеспечьте вентиляцию и допустимый тепловой режим.
Применяйте защиту от перенапряжений на стороне питания и нагрузки, корректное заземление шкафа и шин.
Периодически сверяйте показания с эталонными измерениями, проверяйте целостность изоляции линий датчиков.
Храните резервную копию проекта ПЛК и параметров модуля; маркируйте каналы и кабели.

При замене Omron CJ1W-TC102 отключайте питание стойки, отсоединяйте съемную колодку, устанавливайте новую плату и переносите настройки из проекта. После включения выполните контрольные испытания: имитацию сигнала, проверку срабатывания выхода и тест в реальном процессе на низкой мощности нагрузки.

Технические характеристики

I/O system	CJ I/O Bus
Expansion unit type	Special I/O Unit
Type of module	Temperature control
Number of digital inputs	0
Digital input type	None
Number of digital outputs	4
Digital output type	PNP, Voltage pulse
Number of analog inputs	4
Temperature input type	Pt100
Linear analog input type	None
Number of analog outputs	0
Linear analog output type	None
Control function	Heat or cool
Heater burnout detection
I/O connection type	Screw
Number of I/O connectors	1
Detachable I/O connector
Suitable for safety functions
Height	90 mm
Width	31 mm
Depth	65 mm
Weight	200 g

Характеристики

Производитель	Omron
Тип запчасти	Блок управления
Вес	200 г
