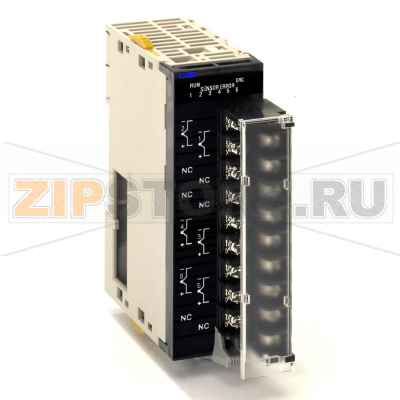

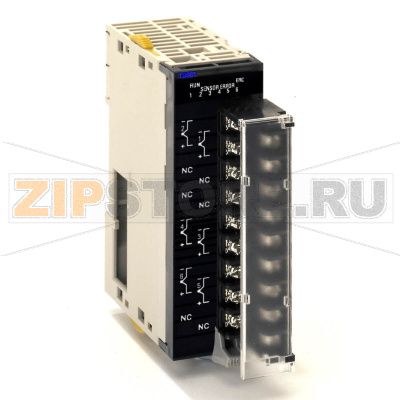

Блок управления и аналогового ввода/вывода Omron CJ1W-TS561

Описание товара

Omron CJ1W-TS561 — модуль ввода термопар для систем на базе CJ I/O Bus, предназначенный для точного и стабильного измерения температуры в технологических процессах. Он используется в печах, климатических камерах, линиях термообработки, пищевом и фармацевтическом производстве, а также в машиностроении, где требуется надежный сбор температурных данных с нескольких точек. Поддержка распространенных типов термопар и корректная работа с экранированными линиями позволяют интегрировать модуль в существующие шкафы управления без сложной доработки.

Модуль расширения легко включается в шину CJ и конфигурируется стандартными инструментами программирования контроллеров серии CJ. Благодаря продуманной схеме входов и цифровой фильтрации помех обеспечивается устойчивое чтение сигнала даже при наличии индустриальных наводок. Использование правильных компенсационных и удлинительных проводов термопар, а также корректного заземления — ключ к точным показаниям и безошибочной работе модуля CJ1W-TS561.

Рекомендации по монтажу сводятся к аккуратной прокладке термопарных линий в отдельном лотке, удаленном от силовых кабелей, соблюдению полярности и типов термопар, надежной фиксации проводников под винтовыми клеммами и регулярной подтяжке контактов. Для снижения чувствительности к шумам используйте экранированные кабели, заземляйте экран с одной стороны и избегайте «петель» экрана.

Как понять, что запчасть вышла из строя

• Постоянные аварийные или диагностики PLC по модулю/каналу (индикация на лицевой панели, ошибки в контроллере).
• Нереалистичные значения температуры (скачки, «залипание» на минимуме/максимуме, сильный дрейф без изменения процесса).
• Отсутствие показаний по одному или нескольким каналам при исправной термопаре и проводке.
• Систематическая ошибка по всем каналам после прогрева шкафа (признак проблем с компенсацией холодного спая или внутренней схемой измерения).
• Перегрев корпуса, запах нагрева, следы окисления или почернение клемм.

Основные причины поломок

• Неправильное подключение термопар (перепутанная полярность, смешивание типов проводов, общий потенциал на нескольких каналах).
• Переход импульсных перенапряжений с силовых цепей из‑за неправильной укладки кабелей или отсутствия защит.
• Коррозия и ослабление винтовых соединений, попадание влаги, пыли и агрессивных сред в шкаф.
• Механическое воздействие на клеммы и корпус, вибрации без соответствующей фиксации.
• Статическое электричество, плохое заземление, ошибки в общей системе экранирования.
• Неисправные или «стареющие» термопары, дающие ложные показания и вызывающие ошибочную диагностику модуля.

Рекомендации по уходу и эксплуатации

• Раз в 6–12 месяцев проверяйте и подтягивайте клеммные соединения, очищайте от пыли и окислов безабразивными средствами.
• Контролируйте температурный режим внутри шкафа и обеспечьте вентиляционные зазоры вокруг модуля.
• Периодически проверяйте показания эталонным калибратором/симулятором термопар для оценки дрейфа измерительных каналов.
• Используйте термопарные и компенсационные провода строго соответствующих типов; избегайте скруток и переходников сомнительного качества.
• Разводите силовые и сигнальные линии раздельно, применяйте подавители помех на катушках и коммутационных устройствах.
• При диагностике отличайте неисправность термопары от модуля: поменяйте каналы местами, выполните прозвонку цепи, оцените сопротивление и целостность экрана.

Выбирая Omron CJ1W-TS561 как модуль ввода температуры для контроллеров серии CJ, вы получаете индустриально проверенное решение для многоканального мониторинга. Своевременное обслуживание и корректная инсталляция — залог долговременной безотказной работы.
