Блок управления и аналогового ввода/вывода Omron CJ1W-TS561(SL)

Name: Блок управления и аналогового ввода/вывода Omron CJ1W-TS561(SL)
Brand: Omron
SKU: CJ1W-TS561(SL)

Каталожный номер CJ1W-TS561(SL)

Розничная цена

579 EUR с НДС

array(34) { ["id"]=> string(6) "425848" ["product_id"]=> string(6) "488119" ["id_1c"]=> NULL ["sku"]=> string(14) "CJ1W-TS561(SL)" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(57119) ["primary_price"]=> string(10) "601.234594" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(57119) ["unconverted_price"]=> float(578.75) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(57119) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43431]=> string(29) "Блок управления" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11691" ["value":"shopDimensionValue":private]=> string(3) "164" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.164" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 57 119 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

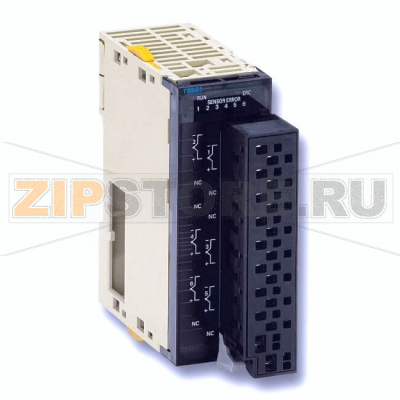

Omron CJ1W-TS561(SL) — модуль ввода температуры для контроллеров серии CJ, предназначенный для надежного подключения термопар и интеграции данных в систему автоматизации. Он используется в задачах точного контроля нагрева, охлаждения и мониторинга технологических процессов, где важны стабильность показаний, удобство монтажа и простота обслуживания. Модуль легко встраивается в существующую стойку CJ и работает по внутренней шине, обеспечивая быстрый обмен данными с ЦПУ.

Подключение осуществляется через безвинтовой разъем, что сокращает время монтажа и снижает риск ослабления контактов. Съемный коннектор упрощает сервис: при необходимости модуль можно быстро заменить без перекоммутации проводов. Поддержка термопар популярных типов позволяет применять CJ1W-TS561(SL) в пищевой, химической, машиностроительной и HVAC-отрасли. Встроенные функции обработки входного сигнала (компенсация соединения, фильтрация помех на уровне модуля и параметров ПЛК) помогают получить устойчивые показания в условиях электромагнитных наводок и температуры окружающей среды, допустимой по паспорту.

Правильный выбор термопарных проводов и соблюдение полярности критически важны. Для продления ресурса полезно использовать экранированные линии, избегать параллельной прокладки с силовыми кабелями, выполнять точную опрессовку и маркировку жил. При проектировании шкафа рекомендуются заземление, достаточная вентиляция и температурный режим в пределах, указанных производителем. Программная часть включает настройку типов датчиков, фильтров, диапазонов и обработку диагностических сигналов — это повышает надежность всей системы.

Причины поломок:

Неправильная коммутация: перепутанные полярности, смешение термопарных и обычных медных проводов, плохой контакт в клемме.
Электрические воздействия: перенапряжения, наводки от частотных преобразователей, импульсы грозозащиты при недостаточном экранировании и заземлении.
Механические факторы: вибрации, ударные нагрузки, натяжение кабеля, повреждение разъема при монтаже.
Агрессивная среда: пыль, влага, конденсат, коррозия контактных площадок.
Термонагрузка: работа при температуре выше допустимой, плохая вентиляция шкафа.
Старение и деградация термопар или удлинительных проводов, что маскируется под «ошибку модуля».

Как понять, что запчасть вышла из строя:

ПЛК не обнаруживает модуль на шине, появляются системные ошибки или модуль не инициализируется после включения.
Светодиодные индикаторы модуля сигнализируют о неисправности (постоянный/мигающий аварийный статус).
Показания одного или нескольких каналов «зависают» на максимуме/минимуме или стабильно выходят за допустимый диапазон при исправной термопаре.
Сильные дрожания и шум на выходе при неизменных условиях процесса, не устраняемые фильтрацией и заменой датчика.
Не реагирует на заведомо точный эталонный сигнал (проверка переносным калибратором или заменой термопары).

Рекомендации по уходу и эксплуатации:

Периодически проверяйте фиксацию проводов в безвинтовом разъеме и состояние изоляции, выполняйте визуальный осмотр на предмет окисления и загрязнений.
Очищайте модуль сухим антистатическим способом, исключая попадание влаги и агрессивных веществ.
Используйте только соответствующие удлинительные провода для выбранного типа термопары, соблюдайте полярность и целостность экрана.
Разводите силовые и сигнальные линии, организуйте качественное заземление и общий потенциал шкафа.
Следите за температурой внутри шкафа, обеспечьте приток/отвод воздуха и резерв расстояний по бокам модуля.
Периодически выполняйте верификацию каналов переносным калибратором, при необходимости корректируйте программные коэффициенты и удерживайте резервную копию параметров.
При обслуживании используйте съемный коннектор: отключайте питание ПЛК, маркируйте линии, избегайте механической нагрузки на клеммы.

Применение Omron CJ1W-TS561(SL) целесообразно там, где требуются компактность, модульность и единая среда управления CJ. Грамотная инсталляция, корректная коммутация термопар, регулярная профилактика и мониторинг диагностических сигналов обеспечивают длительную и стабильную работу модуля без внеплановых остановов.

Технические характеристики

Система ввода-вывода	CJ I/O Bus
Тип модуля расширения	Базовый модуль ввода/вывода
Тип модуля	Аналоговый ввод/вывод
Количество аналоговых входов	6
Тип входа температуры	J, K
Тип линейного аналогового входа	Нет
Разрешение аналоговых входов	15 бит
Количество аналоговых выходов	0
Тип линейного аналогового выхода	Нет
Тип подключения I/O	Безвинтовой зажим
Количество разъемов I/O	1
Съемный разъем I/O
Подходит для функций безопасности
Высота	90 мм
Ширина	31 мм
Глубина	85 мм
Масса	164 г

Характеристики

Производитель	Omron
Тип запчасти	Блок управления
Вес	164 г

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Блок управления и аналогового ввода/вывода Omron CJ1W-TS561(SL).

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Блок управления и аналогового ввода/вывода Omron CJ1W-TS561(SL) на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
