Основной блок управления УКН-3 Rasec

Описание товара

Трехмоторная версия блока управления транспортерной лентой УКН-3 Rasec. УКН может устанавливаться на кассовых столах с 1, 2 или 3 транспортёрами.

Описание и работа изделия

УКН предназначено для управления устройствами, подключаемыми к кассовому столу:

• транспортные ленты,
• сигнальные лампы,
• педали кассира,
• другое.

Основные функциональные возможности

• Управление двигателями транспортёров
• Управление сигнальными лампами
• Управление охранной сигнализацией
• Работа в автоматическом или полуавтоматическом режимах.

Технические характеристики

Напряжение питания устройства ~230 В (380 В)
Максимальное количество подключаемых устройств 7 шт.
Максимальная суммарная мощность всех устройств, подключенных к устройству 1 000 Вт
Максимальная мощность, подключаемая к одному каналу 600 Вт
Задержка включения/выключения <25 мс
Рабочий температурный диапазон 0..+65 °С

Устройство и работа

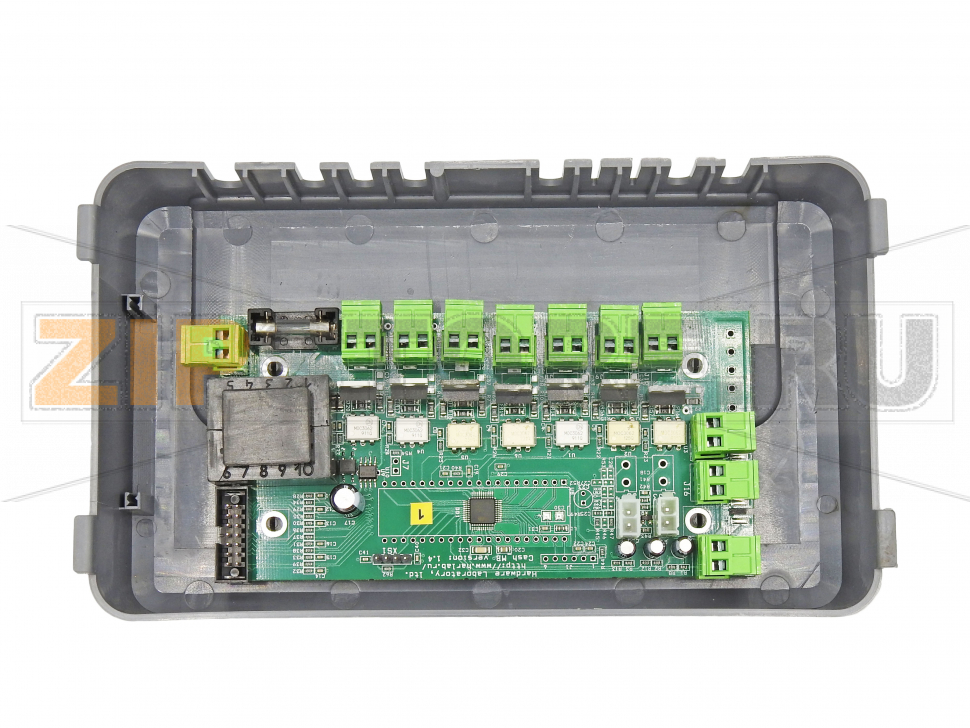

Основной блок представляет собой печатную плату, закрепленную в корпусе. Корпус снабжен крепежными элементами, отверстиями для вывода подключаемых кабелей, вентиляционными отверстиями.

Сигнал с фотоэлементов, панели управления или педали кассира поступает в основной блок. После обработки сигнала происходит управление подключенными устройствами. Алгоритм работы УКН зависит от количества транспортёров в кассовом столе, а также от выбранного режима управления:

• автоматического (с фотоэлементами)
• полуавтоматического (фотоэлементы отсутствуют).

Эксплуатационные ограничения

• УКН рассчитано на непрерывную круглосуточную работу в отапливаемых помещениях.
• Не допускается эксплуатация изделия в условиях действия агрессивных сред и паров.

Подготовка изделия к использованию

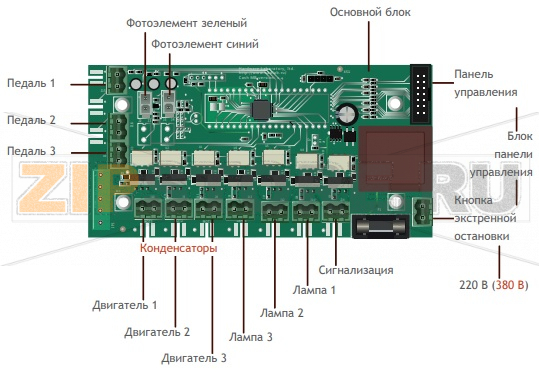

• Выполните соединение составных частей УКН и составных частей кассового стола в соответствии со схемой соединений.
• Закрепите корпус основного блока.
• Закрепите корпус блока панели управления.
• Войдите в режим программирования. Для этого на панели управления одновременно нажмите кнопки OFF и ALARM. При этом светодиоды OFF и ALARM должны мигать.
• Выберете режим работы. Для этого нажмите кнопку Лампа 3 (загорится светодиод Лампа 3), затем нажмите кнопку Лампа 1 для выбора автоматического режима (фотоэлементы установлены, загорится светодиод Лампа 1) или кнопку Лампа 2 для выбора полуавтоматического режима (фотоэлементы отсутствуют, загорится светодиод Лампа 2).
• Сохраните настройки и выйдите из режима программирования одновременным нажатием кнопок OFF и Alarm.
• Изделие готово к работе.
• Для выхода из режима программирования без сохранения настроек нажмите кнопку экстренной остановки.

Автоматический режим

• Нажмите кнопку ON. Загорится светодиод ON. Транспортёр начнёт движение. Как только луч фотоэлементов встретит на своём пути предмет, движение прекратится.
• Принудительно возобновить движение можно, нажав на педаль.
• Как только предмет исчезнет из поля зрения фотоэлементов, движение транспортёра возобновится автоматически.
• При наличии двух транспортёров, после остановки первого транспортёра, второй транспортёр автоматически начнёт своё движение через 5 секунд (предустановленное значение, можно задавать в режиме программирования).
• Для экстренной остановки транспортёра(ов), например, в случае попадания чего–либо между транспортером и защитной рейкой, нажмите на кнопку экстренной остановки.
• Для возобновления работы отожмите кнопку экстренной остановки, а затем нажмите кнопку ON.

Настройка времени задержки работы 2 и 3 транспортёров

• Войдите а режим программирования.
• Нажмите кнопку Лампа 1, загорится светодиод Лампа 1.
• Каждое нажатие кнопки Лампа 1 прибавляет одну секунду задержки. Данный параметр может изменяться от 1 до 30. При достижении максимального значения плюс 1 происходит установка параметра на 1.
• Для сброса параметра в единицу нажмите кнопку Лампа 2.
• Сохраните настройки и выйдите из режима программирования одновременным нажатием кнопок OFF и Alarm.
• Для отмены изменений нажмите кнопку экстренной остановки.

Полуавтоматический режим

Примечание: фотоэлементы отсутствуют, количество педалей равно количеству транспортёров

• Нажмите кнопку ON.
• Нажмите на педаль 1.Транспортёр 1 начнёт движение.
• Снимите ногу с педали 1. Транспортёр 1 остановится.
• Аналогично соответствующими педалями приводятся в движение/останавливаются транспортёры 2 и 3.
• Для экстренной остановки транспортёра(ов), нажмите на кнопку экстренной остановки.
• Для возобновления работы отожмите кнопку экстренной остановки, а затем нажмите кнопку ON.

Управление сигнальными лампами и охранной сигнализацией

• Для включения лампы нажмите на панели управления (не в режиме программирования, при нажатой кнопке ON) соответствующую кнопку Лампа 1, Лампа 2 или Лампа 3.
• Загорится светодиод Лампа 1, Лампа 2 или Лампа 3.
• Для включения сигнализации нажмите на панели управления кнопку Alarm.
• Загорится светодиод Alarm.

Техническое обслуживание изделия

• Наименование операции технического обслуживания - периодичность технического обслуживания
• Чистка фотоэлементов - ежедневно
• Проверка работоспособности кнопки экстренной остановки - еженедельно
