Блок ввода/вывода Omron DRT2-TS04P

Name: Блок ввода/вывода Omron DRT2-TS04P
Brand: Omron
SKU: DRT2-TS04P

Каталожный номер DRT2-TS04P

Розничная цена

604 EUR с НДС

array(34) { ["id"]=> string(6) "427728" ["product_id"]=> string(6) "489999" ["id_1c"]=> NULL ["sku"]=> string(10) "DRT2-TS04P" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(59587) ["primary_price"]=> string(10) "627.212762" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(59587) ["unconverted_price"]=> float(603.75) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(59587) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11585" ["value":"shopDimensionValue":private]=> string(3) "160" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.16" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 59 587 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

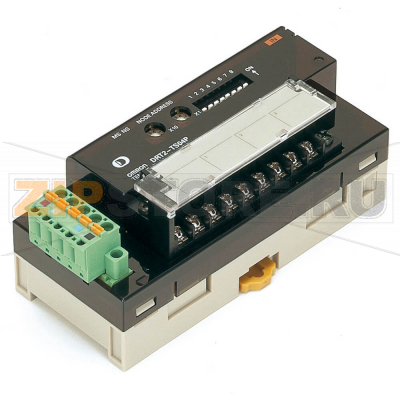

Omron DRT2-TS04P — удалённый терминал ввода по сети DeviceNet для подключений датчиков температуры на базе сопротивлений (RTD). Модуль рассчитан на четыре канала и поддерживает типы JPt100 и Pt100, что делает его удобным для замера температуры в технологических линиях, печах, термокамерах, узлах HVAC и других объектах, где требуется стабильность и повторяемость показаний. Устройство интегрируется в сеть как ведомой узел, передавая контроллеру цифровые значения температуры и диагностические статусы каналов.

DRT2-TS04P применяется там, где важно централизованно собирать температуру с нескольких точек без прокладки длинных аналоговых линий до контроллера. Подключение выполняется по стандартной шине DeviceNet с соблюдением требований к кабелю, экранированию и оконечным резисторам. Модуль удобен при модернизации и расширении систем: выделенные клеммы для RTD с типовыми схемами 2/3/4-проводного подключения и встроенные средства диагностики помогают быстро ввести оборудование в работу.

Типовые причины неисправностей:

Ошибки в проводке датчика (перепутанные жилы, неверная схема 2/3/4 провода, слабая затяжка клемм).
Повреждение или старение самих RTD-датчиков: обрыв, межвитковое замыкание, коррозия, механическое воздействие или вибрация.
Нарушение требований к прокладке линии: отсутствие экранирования, близость к силовым кабелям, чрезмерная длина отводов.
Проблемы питания и заземления: просадки напряжения, пульсации, петли заземления, электромагнитные наводки.
Ошибки сетевой конфигурации DeviceNet: неверный адрес/скорость, отсутствие или лишние оконечные резисторы, превышение допустимых длин «магистраль-ответвление».
Неблагоприятные условия эксплуатации: пыль, влажность, конденсат, повышенная температура, агрессивные среды, механические удары.

Как понять, что запчасть вышла из строя:

Сетевой узел не обнаруживается контроллером, соединение периодически обрывается, в контроллере фиксируются таймауты обмена.
Индикаторы на корпусе сообщают о неисправности: статус сети горит/мигает красным, канал(ы) показывают ошибку или «обрыв/короткое».
Показания температуры «залипают» на предельных значениях, скачут без причины, уходят в недостоверный диапазон.
Физические признаки: запах перегрева, следы влаги/окисления, механические повреждения корпуса или клемм.
При проверке мультиметром сопротивление линии датчика соответствует «обрыву» или аномально мало (признак короткого).

Рекомендации по уходу и эксплуатации:

Периодически подтягивать винтовые клеммы, осматривать проводку и экраны, проверять целостность кабельных вводов.
Соблюдать правила прокладки: витая пара, экранирование, раздельная трассировка с силовыми кабелями, корректные оконечные резисторы только на концах шины.
Проводить проверку каналов эталонными сопротивлениями или калибратором RTD; фиксировать и анализировать дрейф показаний.
Поддерживать чистоту: удалять пыль сухим воздухом или мягкой щёткой, не применять агрессивные растворители и воду.
Следить за температурным режимом шкафа, обеспечивать вентиляцию; использовать защиту от перенапряжений и корректное заземление.
При нестабильных показаниях сначала исключать обрыв/короткое в датчике, затем проверять конфигурацию типа датчика (Pt100/JPt100) и схему проводки.
Держать запасные датчики и один резервный модуль для сокращения времени простоя.

Перед заменой модуля рекомендуется выполнить перекрёстную проверку: переставить заведомо исправный датчик на проблемный канал, проверить работу модуля в другой ветке сети, временно снизить скорость DeviceNet и протестировать связь. Это помогает отличить неисправность узла от проблем проводки или сети.

Технические характеристики

Порт(ы) связи	Ведомое устройство DeviceNet
Тип модуля	Аналоговый ввод/вывод
Количество аналоговых входов	4
Тип входов для температурных датчиков	JPt100, Pt100
Тип линейных аналоговых входов	Нет
Разрешение аналоговых входов	10 бит
Количество аналоговых выходов	0
Тип линейных аналоговых выходов	Нет
Степень защиты (IP)	IP20
Высота	50 мм
Ширина	115 мм
Глубина	50 мм
Масса	160 г

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	160 г
