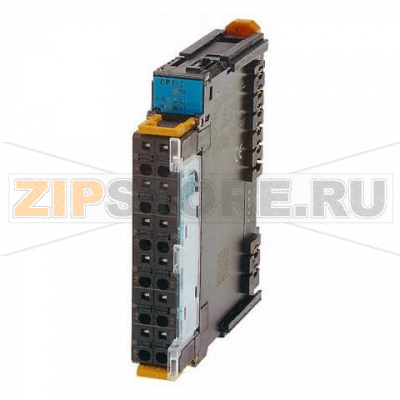

Блок ввода/вывода Omron GRT1-CT1-1

Name: Блок ввода/вывода Omron GRT1-CT1-1
Brand: Omron
SKU: GRT1-CT1-1

Каталожный номер GRT1-CT1-1

Розничная цена

199 EUR с НДС

array(34) { ["id"]=> string(6) "427635" ["product_id"]=> string(6) "489906" ["id_1c"]=> NULL ["sku"]=> string(10) "GRT1-CT1-1" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(19678) ["primary_price"]=> string(10) "207.130628" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(19678) ["unconverted_price"]=> float(199.38) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(19678) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11665" ["value":"shopDimensionValue":private]=> string(2) "80" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.08" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 19 678 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron GRT1-CT1-1 — модуль высокоскоростного счета для системы распределенного ввода-вывода SmartSlice GRT1. Он предназначен для работы с инкрементными энкодерами с сигналами A/B/Z типа PNP и используется в задачах позиционирования, измерения скорости и длины, а также синхронизации механизмов на конвейерных линиях, в упаковочном и обрабатывающем оборудовании. Компактный форм-фактор и пружинные клеммы push-in упрощают монтаж в шкафах управления и сокращают время обслуживания.

В составе шасси GRT1 модуль GRT1-CT1-1 обеспечивает точный учет импульсов в различных схемах подсчета, обрабатывает нулевой импульс Z для привязки к механической метке и предоставляет дискретный выход управления, который удобно использовать для сигнализации достижения уставок или для пуска/останова исполнительных механизмов через внешние устройства. Параметрирование и диагностика выполняются из контроллера через выбранный коммуникационный адаптер системы SmartSlice. На лицевой панели предусмотрены светодиодные индикаторы для оперативного контроля состояния канала и обмена данными. Конструкция рассчитана на установку на DIN-рейку и эксплуатацию в типовых электрошкафах (IP20).

Типовые причины неисправностей:

Неправильное подключение: перепутанные сигналы A/B/Z, смешение PNP/NPN, отсутствие общего минуса для датчика и модуля.
Превышение электрических допусков: перенапряжения в линии 24 В, импульсные помехи от индуктивных нагрузок при отсутствии демпфирующих цепей.
Электромагнитные наводки из-за неэкранированных или проложенных рядом силовых кабелей, что ведет к пропускам/ложным импульсам.
Механические воздействия: ослабление зажимов, вибрации, выдергивание проводников из клемм.
Загрязнение и влага в условиях щитового исполнения IP20: пыль, конденсат, металлическая стружка.
Перегрев при тесной установке без вентиляции или при превышении допустимой температуры окружающей среды.

Как понять, что модуль вышел из строя или работает некорректно:

На ПЛК или в программном обеспечении отображается ошибка узла/канала, модуль не определяется в составе шины GRT1.
Отсутствует изменение счетчика при вращении энкодера, хотя питание и сигналы на клеммах присутствуют.
Некорректные показания: «скачки» счета, пропуски импульсов, нестабильность при постоянной скорости.
Индикаторы статуса постоянно показывают аварию или не изменяют состояния при подаче сигналов.
Признаки электрического повреждения: запах перегрева, потемнение пластика, деформация клемм.

Рекомендации по монтажу и уходу:

Используйте экранированный кабель для энкодера, прокладывайте сигнальные линии отдельно от силовых. Экран заземляйте с одной стороны в точке общего заземления шкафа.
Проверяйте соответствие типа датчика (PNP) и схемы подключения, соблюдайте полярность и распиновку A/B/Z.
Применяйте подавление помех на индуктивных нагрузках (диоды, варисторы), если выход управления коммутирует катушки.
Периодически подтягивайте проводники в клеммах push-in, контролируйте отсутствие ослабления из-за вибрации.
Очищайте модуль от пыли сухим воздухом, исключайте попадание влаги и конденсата; поддерживайте нормальный тепловой режим и вентиляцию шкафа.
При модернизации системы оставляйте запас по частоте входных сигналов и используйте фильтрацию дребезга/помех средствами ПЛК.
После замены модуля восстанавливайте параметры в проекте (режим счета, уставки сравнения, логика выхода) и выполняйте проверку по контрольной оснастке.

Применение Omron GRT1-CT1-1 рационально там, где нужен высокоскоростной учет импульсов с аппаратной обработкой A/B/Z и встроенным дискретным выходом. При корректной прокладке кабелей, защите от помех и соблюдении условий эксплуатации модуль обеспечивает стабильную работу в составе SmartSlice GRT1 и упрощает диагностику благодаря наглядным индикаторам и поддержке стандартных сервисов обмена данными с ПЛК.

Технические характеристики

Система ввода/вывода	Шина ввода/вывода GRT1
Тип модуля	Вход энкодера
Тип подключения I/O	Push-in (пружинные клеммы)
Тип дискретного входа	Инкрементный энкодер, PNP
Тип дискретного выхода	PNP
Количество каналов входа энкодера	1
Макс. частота входных сигналов энкодера	60 kГц
Количество статусных входов	1
Количество статусных выходов	1
Количество клемм IOV (V+)	2
Количество клемм IOG (V-)	3
Количество клемм COM	0
Степень защиты (IP)	IP20
Высота	84 мм
Ширина	15 мм
Глубина	74.4 мм
Масса	80 г

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	80 г
