Блок ввода/вывода Omron GRT1-OD4

Описание товара

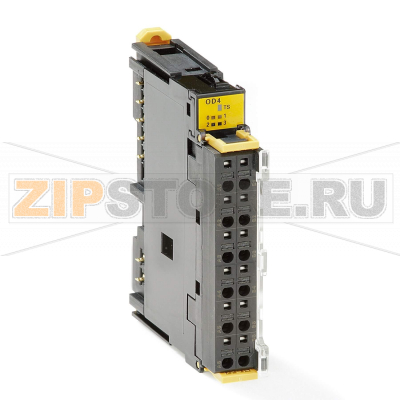

Omron GRT1-OD4 SmartSlice — компактный 4-канальный модуль дискретных транзисторных выходов для распределённых систем ввода-вывода семейства SmartSlice. Устанавливается на DIN-рейку и подключается к узлу шины GRT1, обеспечивая надёжную коммутацию исполнительных устройств в шкафах управления. Форм-фактор модуля позволяет экономить место и ускоряет монтаж, а пружинные клеммы сокращают время разводки. GRT1-OD4 предназначен для промышленной эксплуатации и подходит для управления катушками реле, клапанами, сигнальными устройствами и другими нагрузками постоянного тока.

Модуль использует схему выходов NPN (sinking), поэтому при проектировании необходимо учитывать правильную топологию подключения нагрузки и общих цепей питания. Практика показывает, что корректное разделение силовой и сигнальной проводки, а также соблюдение полярности питания и рекомендаций производителя по коммутации индуктивных нагрузок существенно повышают надёжность работы. В составе узла шины GRT1 доступна индикация состояния, что упрощает диагностику на месте установки.

Типичные причины отказов

• Перегрузка по току из-за неправильно выбранной нагрузки или параллельного включения потребителей на один канал.
• Короткое замыкание на выходе; отсутствие внешней защиты при пусковых токах.
• Коммутация индуктивных нагрузок без диодов свободного хода или RC-цепочек (перенапряжения разрушают транзисторы).
• Неправильная разводка NPN-выходов: ошибка в полярности, отсутствие общего нуля, перепутанные цепи питания.
• Пульсации и броски напряжения от источника питания, электромагнитные наводки при тесной прокладке кабелей силовой группы.
• Перегрев из-за высокой плотности монтажа и плохой вентиляции, воздействие пыли и конденсата.
• Механические воздействия: ослабление клемм, излом проводников, повреждение корпуса.

Как понять, что модуль вышел из строя

• Нагрузка не срабатывает при подаче команды из контроллера, при этом проводка и питание исправны.
• Состояние индикатора канала (через узел шины) не соответствует фактическому сигналу, канал «залипает» во включённом или выключенном состоянии.
• На выходной клемме отсутствует ожидаемое изменение уровня при переключении, измеренное мультиметром относительно +24 В и 0 В.
• Повторяющееся срабатывание внешнего предохранителя по одному и тому же каналу.
• Признаки перегрева: запах, потемнение, локальный нагрев корпуса.
• Ошибки диагностики на уровне узла шины GRT1/контроллера, указывающие на неисправность модуля.

Рекомендации по эксплуатации и уходу

• Подбирайте нагрузку и защиту по току с запасом; для каждой цепи применяйте предохранители или PTC.
• Для катушек реле, клапанов и других индуктивных нагрузок обязательно используйте диоды свободного хода или RC-цепочки.
• Соблюдайте корректную схему NPN-подключения, обеспечивайте общий нулевой провод для всех каналов, придерживайтесь схем, рекомендованных Omron.
• Держите напряжение питания в пределах, указанных производителем; избегайте совместной прокладки с силовыми кабелями.
• Периодически подтягивайте клеммы, проверяйте отсутствие нагрева, следов коррозии и загрязнений; обеспечьте вентиляцию шкафа.
• Не производите замену модулей под напряжением, если это не предусмотрено системой; перед работами снимайте питание.
• Ведите учёт каналов и маркировку проводов; храните резервный GRT1-OD4 для оперативной замены.

В большинстве случаев профилактика — правильно выбранная защита цепей, корректное подавление перенапряжений и регламентный осмотр — полностью устраняет типовые причины отказов и продлевает срок службы Omron GRT1-OD4. При подозрении на неисправность рекомендуется провести контроль измерений на нагрузке и выходной клемме, временно заменить модуль на заведомо исправный и свериться с диагностикой узла шины.
