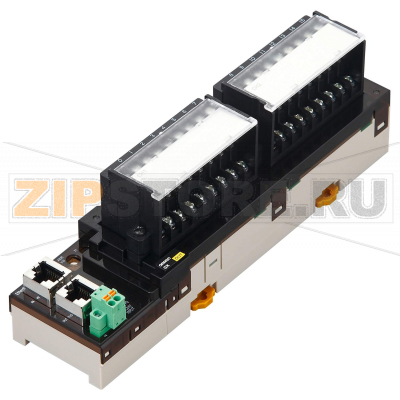

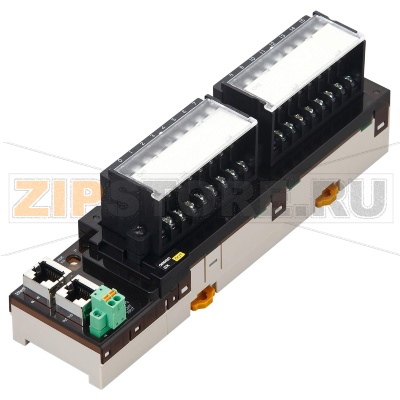

Блок ввода/вывода Omron GX-ID1612

Name: Блок ввода/вывода Omron GX-ID1612
Brand: Omron
SKU: GX-ID1612

Каталожный номер GX-ID1612

Розничная цена

353 EUR с НДС

array(34) { ["id"]=> string(6) "425928" ["product_id"]=> string(6) "488199" ["id_1c"]=> NULL ["sku"]=> string(9) "GX-ID1612" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(34790) ["primary_price"]=> string(9) "366.19954" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(34790) ["unconverted_price"]=> float(352.5) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(34790) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11540" ["value":"shopDimensionValue":private]=> string(3) "370" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.37" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 34 790 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron GX-ID1612 — это модуль дискретного ввода для удаленных систем ввода-вывода с интерфейсом EtherCAT. Он предназначен для подключения трехпроводных NPN-датчиков и переключателей и применим в производственных линиях, упаковочных машинах, роботизированных постах и других задачах, где требуется стабильная регистрация дискретных сигналов. Модуль выступает ведомым узлом сети EtherCAT, интегрируется в типовые архитектуры управления и обеспечивает надежную передачу состояний входов в ПЛК.

Блок ввода/вывода Omron GX-ID1612 ориентирован на эксплуатацию в шкафах автоматизации. Винтовые клеммы обеспечивают надежное подключение, а раздельная разводка сигнальных и силовых цепей упрощает монтаж трехпроводных датчиков: питание подается на датчик, а сигнал с выхода датчика поступает на соответствующий вход. Конструкция рассчитана на сервисное обслуживание: доступны индикаторы состояния по каналам и сети, что облегчает диагностику на месте.

Основные сценарии применения — сбор и маршрутизация сигналов от конечных выключателей, фото- и индуктивных датчиков, датчиков давления и расхода с дискретным выходом. При правильной конфигурации в среде ПЛК и корректной установке ESI-файла узел быстро вводится в работу и обеспечивает повторяемость считывания состояний без дополнительной фильтрации на уровне контроллера.

Типичные причины неисправностей

Ошибки монтажа: перепутанные полярности питания датчиков, неверное подключение NPN-датчика, замыкание сигнальных линий на питание.
Перенапряжение и импульсные помехи от двигателей, частотных преобразователей, реле без снабберов.
Нарушение заземления и экранирования, наводки в длинных кабельных трассах.
Механические факторы: ослабление винтовых клемм из‑за вибраций, повреждение корпуса или клемм при обслуживании.
Пыль, конденсат, агрессивные среды в шкафу управления.
Выход за пределы рекомендуемых условий эксплуатации по температуре или влажности.

Как понять, что запчасть вышла из строя

Индикаторы входных каналов не реагируют на заведомо исправный сигнал, при этом питание и подключение проверены.
В среде ПЛК узел EtherCAT не определяется или переходит в состояние ошибки; фиксируются диагностические коды сети.
Нестабильное считывание: «дрожание» состояний без физического изменения сигнала при неизменной схеме.
Аномальный нагрев, запах перегрева, следы потемнения пластика или клемм.
Электрические измерения показывают непривычно низкое сопротивление между входом и «минусом» питания при отключенных датчиках.

Рекомендации по уходу и эксплуатации

Применяйте стабилизированные источники питания, защиту от перенапряжений и снабберы на катушках реле и соленоидов.
Разделяйте силовые и сигнальные кабели, соблюдайте экранирование и заземление согласно руководству по монтажу.
Периодически протягивайте винтовые клеммы с рекомендуемым моментом; используйте наконечники (НШВИ) на многожильных проводниках.
Проводите регламентную очистку от пыли сухим воздухом, контролируйте отсутствие конденсата и коррозии.
Проверяйте состояние индикаторов и логи диагностики сети EtherCAT; при необходимости обновляйте конфигурацию и ESI в проекте ПЛК.
Соблюдайте допустимые условия эксплуатации шкафа и расстояния до источников тепла; обеспечьте нормальную вентиляцию.

Корректный подбор датчиков (именно NPN, трехпроводных), аккуратный монтаж и регулярная проверка соединений повышают ресурс Omron GX-ID1612 и устойчивость всей сети EtherCAT. При признаках неисправности целесообразно поочередно исключать внешние факторы (датчик, проводка, питание, сеть) и только затем принимать решение о замене модуля.

Технические характеристики

Порт(ы) связи	EtherCAT Slave
Тип модуля	Цифровой ввод/вывод
Тип подключения I/O	Винтовое
Способ подключения	3‑проводное
Количество дискретных входов	16
Тип дискретных входов	NPN
Допустимое напряжение на входе	0-26.4 V
Количество дискретных выходов	0
Тип дискретных выходов	Нет
Защита от КЗ на выходах
Количество клемм IOV (V+)	18
Количество клемм IOG (V-)	18
Количество клемм COM	0
Система ввода/вывода	Нет
Степень защиты (IP)	IP20
Высота	52 mm
Ширина	200 mm
Глубина	69 mm
Масса	370 g

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	370 г

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Блок ввода/вывода Omron GX-ID1612.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Блок ввода/вывода Omron GX-ID1612 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
